槽

步骤

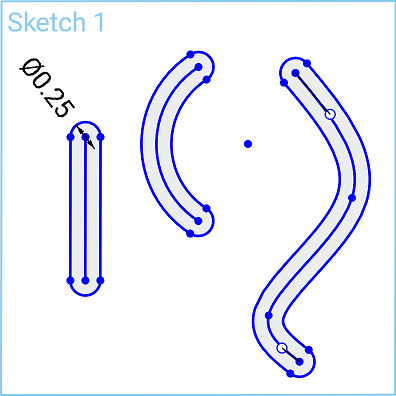

预选草图曲线然后应用槽可以在所有曲线间创建大小相等的槽，它们用一个尺寸链接在一起：

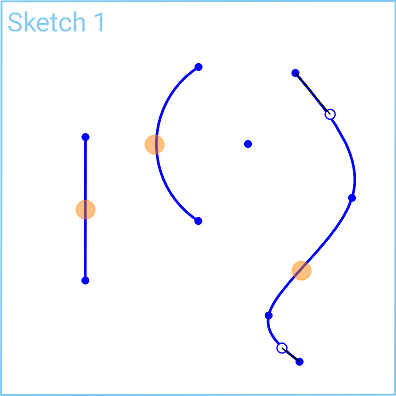

1. 选择草图曲线（单独选择或使用框选）：



用户可以先选择槽工具本身，再选择创建槽所基于的中心线，也可以先选择中心线，再选择槽工具。

2. 单击 。



3. 双击尺寸对其进行编辑。

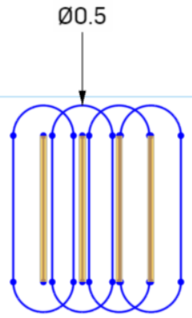

直径尺寸控制槽的宽度，可以在完成槽放置之前或之后进行编辑。

链选

按顺序对各条草图曲线应用“槽”命令，将槽的尺寸链接起来：

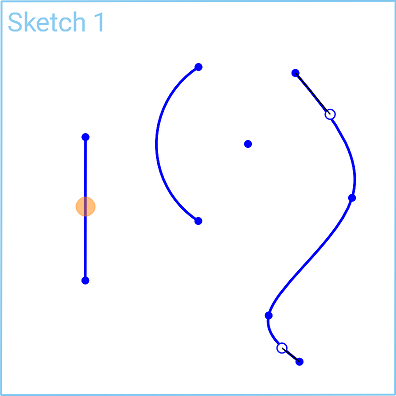

1. 选择一条草图曲线：



2. 单击 。

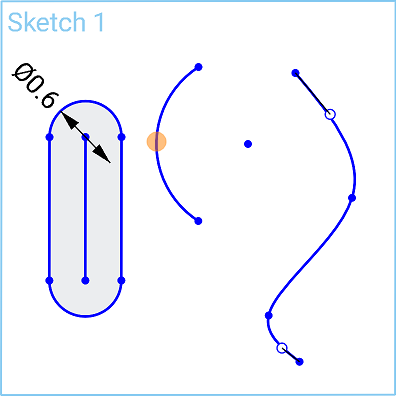

3. 在“槽”命令仍处于选定状态的情况下，单击更多草图曲线以应用相同的（未链接的）尺寸：

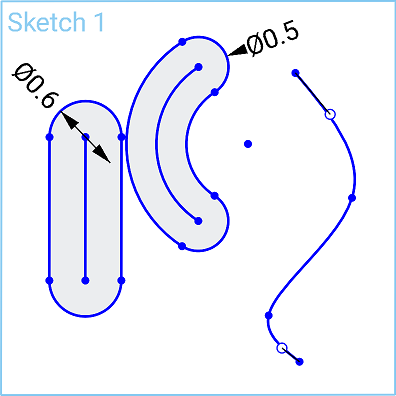

4. 编辑尺寸时，所有槽都会更改：



通过两种方式之一使用槽工具：

• 先选择槽工具，再选择各个草图曲线。
• 先预选草图曲线再应用槽以在所有曲线间创建以一个尺寸链接在一起的大小相等的槽。

步骤

1. 轻按历史记录
2. 轻按以选择一条草图曲线。

   在该草图曲线周围创建了一个槽。

3. 轻按 一下以开始围绕另外的草图曲线创建一个槽。
4. 轻按以选择一条草图曲线。

预选步骤

1. 轻按 一下以预选草图曲线。
2. 轻按 一下以在所有曲线间应用以一个尺寸链接在一起的大小相等的槽。

通过两种方式之一使用槽工具：

• 先选择 ，再选择各个草图曲线。
• 先预选草图曲线再应用槽以在所有曲线间创建以一个尺寸链接在一起的大小相等的槽。

步骤

1. 轻按历史记录
2. 轻按以选择一条草图曲线。

   在该草图曲线周围创建了一个槽。

3. 轻按 一下以开始围绕另外的草图曲线创建一个槽。
4. 轻按以选择一条草图曲线。

预选步骤

1. 轻按 一下以预选草图曲线。
2. 轻按 一下以在所有曲线间应用以一个尺寸链接在一起的大小相等的槽。
