使选定的曲线或环从原始位置偏移指定的距离和方向。

快捷键：o

本视频将演示如何为选定形状创建偏移。该偏移工具可按自原点的指定距离和方向偏移选择的曲线或环。首先，从草图工具栏中选择偏移工具。单击要偏移的曲线，然后向内（对应负偏移）或向外（对应正偏移）移动箭头。双击尺寸，通过键盘输入值以创建正偏移。如果需要，可以创建负偏移，方法是双击尺寸并输入负值，然后按 Enter 键。这将在负方向或者说向内进行偏移。

如果要偏移多个图元或整个设计，请单击偏移工具，然后选择要合并在一起的所有图元。这会将偏移链接在一起。现在，您可以将整个图元作为一个整个进行移动。双击以在偏移中输入精确的值，然后按 Enter 键。

步骤

  1. 单击 偏移工具图标 或按 o 键。
  2. 选择要偏移的一条或多条曲线。
  3. 指明方向（单击方向箭头），并输入偏移的距离值。

    您还可以使用箭头将偏移距离拖动到某个值或更接近正确的值，然后键入最终值。

    请注意，要更改偏移的方向，您也可以使用负的距离值。

  4. 按 Enter 键。
  5. 如果需要，单击另外的曲线以设置相等距离偏移。

选择单个图元

选择要对其使用偏移工具的单一图元的示例

链选环

链选环的示例

使选定的曲线或环从原始位置偏移指定的距离和方向。

步骤

  1. 轻按 偏移工具图标 一下以选择要偏移的图元。
  2. 再轻按一个图元以继续选择要偏移的图元。
  3. 要设置偏移距离和方向，请执行以下任一操作：
    • 轻触并拖动操纵器箭头。

    或者

    • 轻按箭头以翻转方向，然后轻按任意位置以打开数字键盘，为距离输入一个特定的值。

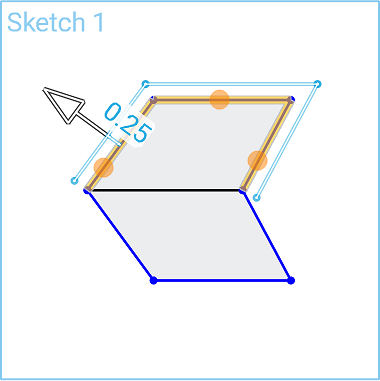

使用“偏移”工具选择草图图元的三条边的示例

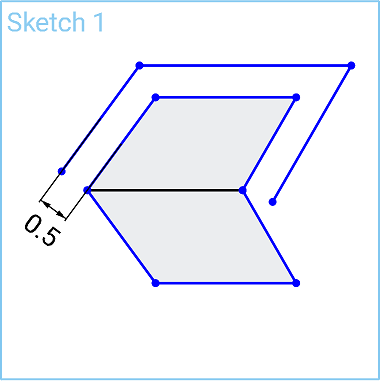

使用“偏移”工具偏移草图图元的三条边之后的示例

使选定的曲线或环从原始位置偏移指定的距离和方向。

步骤

  1. 轻按 偏移工具图标 一下以选择要偏移的图元。
  2. 再轻按一个图元以继续选择要偏移的图元。
  3. 要设置偏移距离和方向，请执行以下任一操作：
    • 轻触并拖动操纵器箭头。

    或者

    • 轻按箭头以翻转方向，然后轻按任意位置以打开数字键盘，为距离输入一个特定的值。

使用“偏移”工具选择草图图元的三条边的示例

使用“偏移”工具偏移草图图元的三条边之后的示例
