创建一个或多个选定草图图元围绕指定直线的反射。通过两种方式之一使用“镜像”工具：首先预先选择要镜像的图元，然后选择工具，或者先选择工具然后选择图元。

本视频将演示如何使用草图工具栏上的“镜像”草图工具。“镜像”工具以特定线为对称轴创建一个或多个选定草图图元的镜面反射。若要使用该工具，请先单击并拖动以选择要镜像的图元。接下来，单击“镜像”草图工具，然后选择要用于镜像草图图元的线。或者，在选择任何草图图元之前，您可以单击“镜像”工具，选择用于镜像图元的线，然后选择要镜像的图元。

步骤：预选的图元

  1. 选择一个或多个草图图元。

    选择一个或多个草图图元的示例

  2. 单击 镜像（草图）工具图标。（系统将提示您选择镜像线。）
  3. 选择要针对其进行镜像的线：草图线、平面或零件面或边。

    选择要作为草图镜像对称轴的线

  4. 在您单击镜像线后，草图立即求解：

    单击镜像线后草图解析的示例

步骤：没有预选的图元

  1. 单击 镜像（草图）工具图标。（系统将提示您选择镜像线。）
  2. 选择线。（系统将提示您选择图元。）
  3. 随着您选择图元，它们会进行镜像。完成时，按 Esc 键退出镜像工具。

以指定的直线为对称轴镜像一个或多个选定的草图图元。

您可以通过两种方式之一使用镜像工具：

  • 先选择工具，再选择镜像直线和图元。
  • 预选镜像直线，然后选择工具，再选择要镜像的图元。

步骤

  1. 轻按 镜像（草图）工具图标。
  2. 轻按以选择要作为镜像对称轴的直线。
  3. 轻按以选择要镜像的图元。

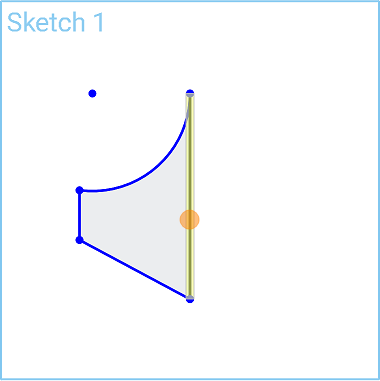

使用“镜像（草图）”选择作为草图镜像对称轴的直线的示例

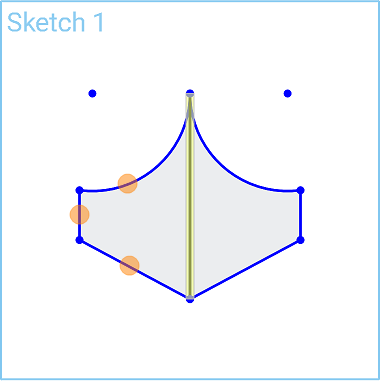

使用“镜像（草图）”工具且在镜像草图之后的示例

预选步骤

  1. 轻按以选择要作为镜像对称轴的直线。
  2. 轻按 镜像（草图）工具图标。
  3. 轻按以选择要镜像的图元。

使用“镜像（草图）”选择作为草图镜像对称轴的直线的示例

使用“镜像（草图）”工具且在镜像草图之后的示例

以指定的直线为对称轴镜像一个或多个选定的草图图元。

您可以通过两种方式之一使用镜像工具：

  • 先选择工具，再选择镜像直线和图元。
  • 预选镜像直线，然后选择工具，再选择要镜像的图元。

步骤

  1. 轻按 镜像（草图）工具图标 一下以选择“镜像”工具。
  2. 轻按以选择要作为镜像对称轴的直线。
  3. 轻按以选择要镜像的图元。

使用“镜像（草图）”选择作为草图镜像对称轴的直线的示例

使用“镜像（草图）”工具且在镜像草图之后的示例

预选步骤

  1. 轻按以选择要作为镜像对称轴的直线。
  2. 轻按 镜像（草图）工具图标 一下以选择“镜像”工具。
  3. 轻按以选择要镜像的图元。

使用“镜像（草图）”选择作为草图镜像对称轴的直线的示例

使用“镜像（草图）”工具且在镜像草图之后的示例
