延伸
将一条直线或圆弧延伸到第一个交点或界限几何。如果未找到交点或界限几何，则这条直线或圆弧在释放点处结束。
延伸：桌面
快捷键：x
视频示例
视频转录文稿
“延伸”草图工具用于将直线延伸到第一个交点或界限几何。如果未找到交点或界限几何，则直线在释放点处结束。
在草图工具栏上单击“延伸草图”工具。选择直线，然后拖动线上的一个点以增加其长度。松开即可完成该直线。请注意，您也可以使用“延伸”工具来缩短直线。单击并向相反的方向拖动，然后松开即可完成这条直线。
若要延伸一条与几何图元相交的直线，请选择该直线，然后拖动该线上的一个点，将直线延伸到封闭形状的几何图元中。然后松开，直线停止在几何图元的边上。再次单击并拖动可继续进一步延长直线。
“延伸”也用于延伸或完成圆弧。单击该圆弧将其选中。单击第二个位置以创建一个点并结束圆弧延伸。或者，双击圆弧边，或选择并拖动圆弧边以自动完成圆弧。
步骤
- 单击
。 - 单击要延伸的直线或圆弧。
- 单击新位置作为终点，或延伸到界限几何位置（例如点或边）。

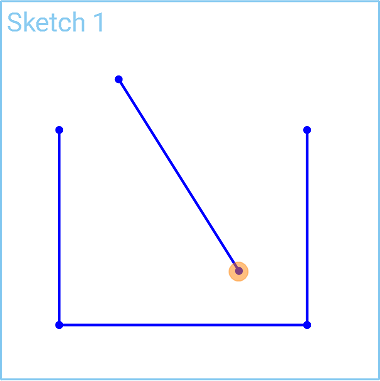

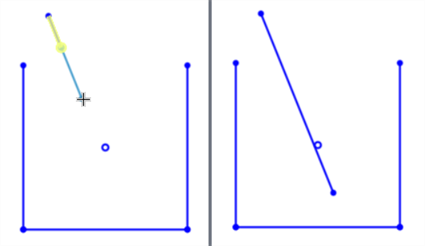

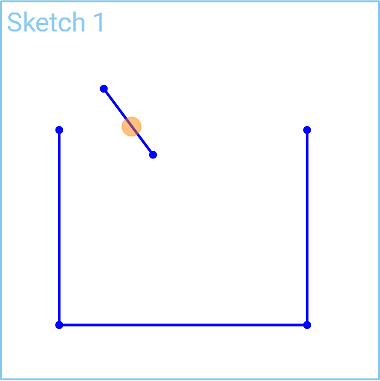

延伸没有相交几何图元的直线

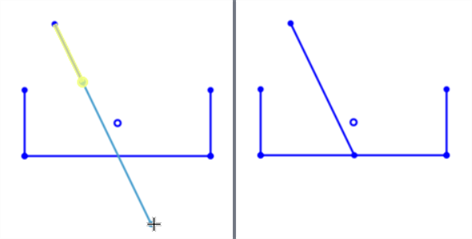

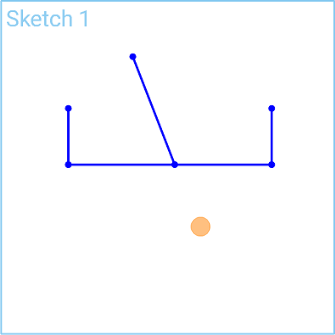

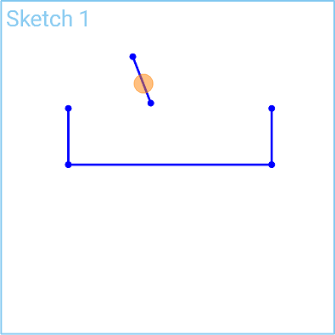

延伸带有相交几何图元的直线
延伸圆弧
-

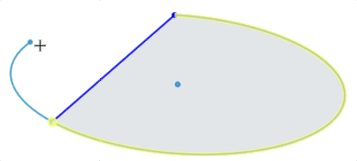

单击圆弧将其选中：
-
单击第二个位置以创建一个点并结束延伸：

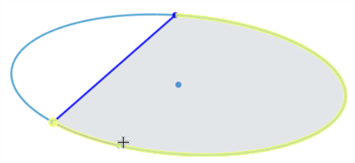

或者，双击圆弧边，或者选择并拖动圆弧边，通过将其延伸到界限几何来自动完成圆弧。在下面的示例中，椭圆已完成。
