可以通过两种方式定义多边形：使用内接或外接构造圆。内接圆在多边形的内部定义，并且与多边形的每一边相切。外接圆在多边形的外部定义并穿过多边形的每个端点。

这两个多边形的创建步骤相同。从草图工具栏的下拉列表中选择一个多边形。

单击放置圆的中心，然后向外拖动光标并再次单击以定义圆的直径。向上或向右移动光标可添加更多边，向下或向左移动可移除边。显示所需边数后，再次单击完成多边形。

在放置多边形之后，立即通过键入值并按 Enter 键为构造圆添加直径尺寸。

一个多边形可以有 3 到 50 条边。多边形的所有边都相等。若要定义多边形的大小，请标注构造圆或多边形的一条边的尺寸。

若要编辑一条或多条边，请双击该值，输入边数，然后按 Enter键。多边形的方向和位置可以通过尺寸和草图约束来约束。

步骤

1. 单击 。
2. 单击以开始。
3. 拖动以设置周长。

   请注意，为多边形绘制的圆使用构造标志。

此时，您有两种选择：

1. 使用键盘输入边数。然后单击以设定周长，随即出现边数的值输入框：您可以再次使用键盘或通过拖动来设置边数。再次单击或按 Enter 键。
2. 单击以设定周长，随即出现边数的值输入框：您可以再次使用键盘或通过拖动来设置边数。再次单击或按 Enter 键。

   拖向多边形以减少边数，单击进行设置。最小边数等于 3。

   拖离多边形以增加边数，单击进行设置。最大边数等于 50。

或者，在单击创建侧面后，立即输入直径的数值（或键入 “=#” 输入变量），然后按 Enter 键。这样无需使用尺寸工具即可调整圆的尺寸。

若要在绘制几何图元草图后在任何尺寸输入框中输入变量，不要填等号 (=)。请输入 “#” 以输入变量。

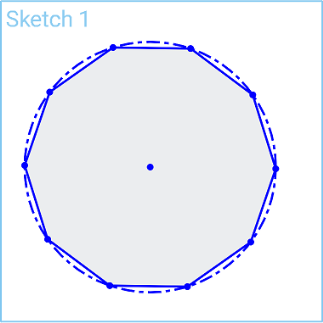

绘制外接多边形的草图（多边形在构造圆的内部）。

步骤

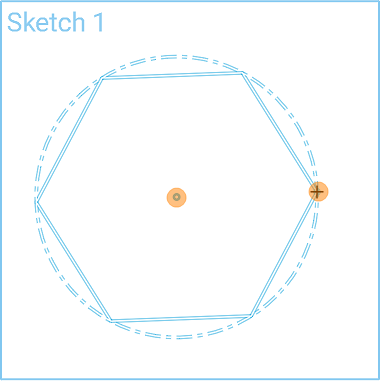

1. 轻按 以设置多边形的起点（中心点）。
2. 要设置多边形的第二个点（半径），请再次轻按 或轻触并拖动再松开。

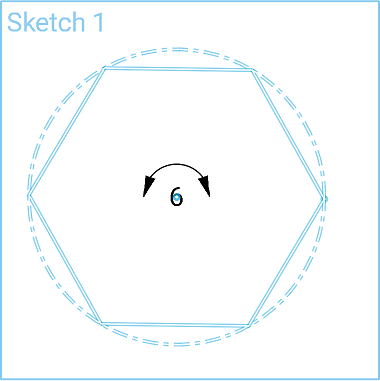

   边数将显示在多边形中间。

• 轻触中心点并绕着中心点按逆时针方向拖移手指可减少多边形的边数，最小边数等于 3。
• 轻触中心点并绕着中心点按顺时针方向拖移手指可增加多边形的边数，最大边数等于 50。

  松开时，边数即已设置好。







绘制一个多边形后，下一个绘制的多边形的边数默认与先前绘制的多边形相同。

绘制外接多边形的草图（多边形在构造圆的内部）。

步骤

1. 轻按 以设置多边形的起点（中心点）。
2. 要设置多边形的第二个点（半径），请再次轻按 或轻触并拖动再松开。

   边数将显示在多边形中间。

• 轻触中心点并绕着中心点按逆时针方向拖移手指可减少多边形的边数，最小边数等于 3。
• 轻触中心点并绕着中心点按顺时针方向拖移手指可增加多边形的边数，最大边数等于 50。

  松开时，边数即已设置好。







绘制一个多边形后，下一个绘制的多边形的边数默认与先前绘制的多边形相同。
