圆柱嵌合

视频示例

视频字幕

圆柱和销槽配合有两个自由度。圆柱配合可沿 Z 轴平移和旋转。

开始圆柱配合。在此示例中，后坐握把需要沿主轴移动以模拟拉动运动。选定的第一个点是后坐握把的底面，第二个点是后坐器盖板上线缆入口的顶面。

开启动画以查看握把沿 Z 轴旋转和平移。若未设置限制，握把将沿轴线双向自由移动。要限制移动，使其不超过后坐器盖板，请使用“限制”。

销槽配合可绕 Z 轴旋转并沿 X 轴平移。

开始销槽配合。在此示例中，电钻的开关需要沿着插槽上下移动。销槽配合的第一个选定点是槽，第二个点是销。这反映在配合连接器的输入框顺序中。如果您不小心先选择了销，请重新排序输入框，使槽位于顶部。单击“对项目重新排序”，然后使用右侧的手柄重新排列。单击“完成”以完成重新排序。

首先，选择支架的槽。将光标移到槽中央，然后单击放置第一个配合连接器。然后，在开关上选择相应的点来放置第二个配合连接器。如有必要，切换重定向主轴箭头以获得正确的对齐方式。

选中“限制”以限制销槽配合的平移和旋转范围。为确保开关始终在槽内运动，需将 X 轴最小距离设置为槽长一半的负值，并将最大距离设置为槽长一半的正值。由于开关不应发生旋转，需将 Z 轴最小与最大距离均设为 0。

开启动画以查看配合在定义的限制范围内的移动。

步骤

1. 单击 。

2. 选择两个嵌合连接器（隐含的或明确的）。



3. 若要限制嵌合的移动，请单击“限制”并提供两个嵌合连接器轴的最小距离。

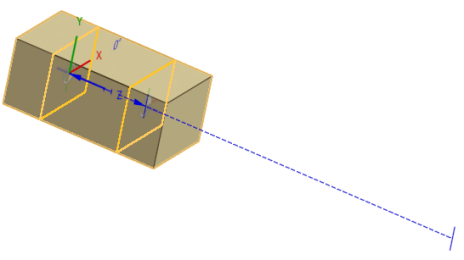

   限制在图形区域中显示为两端带有条形的虚线。虚线表示运动的方向和距离，实线表示限制。

   如果某个嵌合已应用一个或多个限制，则“嵌合限制指示符”图标 会出现在“嵌合特征”列表中该嵌合的右侧。



4. 单击图元以访问操纵器。

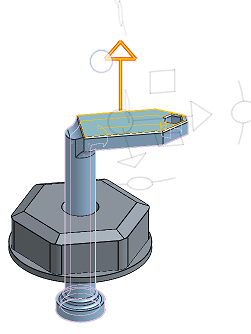

5. 单击并拖动各个操纵器控制柄以查看允许哪些运动。请注意，仅允许沿 Z 轴做平移运动以及绕 Z 轴做旋转运动（Tz 和 Rz）。

编辑嵌合连接器

一旦在两个显式或隐式嵌合连接器之间创建了嵌合连接器，您可以编辑其中任一嵌合连接器：

1. 打开“嵌合”对话框。在下面的示例中，使用“紧固嵌合”作为示例。除了“相切嵌合“不使用嵌合连接器之外，所有嵌合流程都相似。



2. 单击“嵌合连接器”图标 ()。“嵌合连接器”对话框打开，可以在其中编辑嵌合连接器的原点类型、原点图元、对齐方式、位置、主轴方向和副轴方向：

在“嵌合”对话框中编辑嵌合连接器仅限于位于当前装配体中的隐式或显式连接器。来自 Part Studio、子装配体或链接文档的配嵌合连接器必须在其原始位置进行编辑。

步骤

1. 轻按“圆柱嵌合”图标 ()。



2. 确认在嵌合类型输入框中选择了圆柱。
3. 选择两个嵌合连接器（隐含的或明确的）进行使用。
4. （可选）轻按限制以设置移动的距离限制。
5. （可选）轻按 以翻转实例的主轴 (Z) 方向。
6. （可选）轻点 以重新定向副轴，轻点即可将实例的象限方向（在 XY 平面中）旋转 90 度。
7. 轻按复选标记。

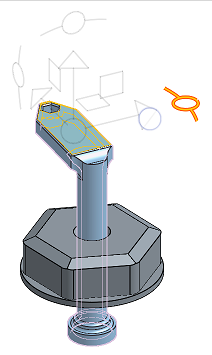

触摸并拖动或 使用 三合一操纵器 移动其中一个部件。请注意，只允许沿 Z 轴的平移运动和绕 Z 轴的旋转运动（Tz、Rz）。

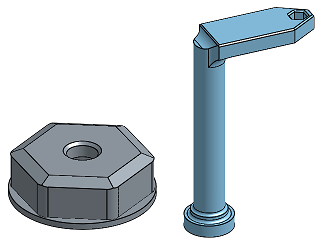

步骤

1. 轻按 。
2. 确认在嵌合类型输入框中选择了圆柱。
3. 选择两个嵌合连接器（隐含的或明确的）进行使用。
4. （可选）轻按限制以设置移动的距离限制。
5. （可选）轻按 以翻转实例的主轴 (Z) 方向。
6. （可选）轻点 以重新定向副轴，轻点即可将实例的象限方向（在 XY 平面中）旋转 90 度。
7. 轻按复选标记。

触摸并拖动或 使用 三合一操纵器 移动其中一个部件。请注意，只允许沿 Z 轴的平移运动和绕 Z 轴的旋转运动（Tz、Rz）。
