错误指示符

Onshape 可通过错误指示符帮助您识别错误和潜在的问题。

错误指示符的类型

特征列表中的颜色 - 当某个特征存在问题时，您可能会在特征列表和对话框标题中看到橙色文本。

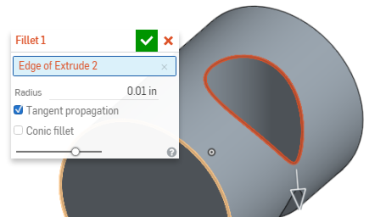

如果问题在于单个输入框（如数值输入框中的输入无效），该输入框以红色勾勒轮廓。如果选择的某个对象存在问题，它在选择列表中显示为红色，相应的零件图元或草图图元也显示为红色：
悬停信息 - 当您在特征列表中看到橙色文本时，将光标悬停在其上方可查看问题的摘要。
尺寸亮显 - 使用颜色来指示尺寸的约束状态：黑色指示驱动尺寸，浅灰色指示联动尺寸。在下图中，驱动尺寸位于草图顶部，联动尺寸位于底部。

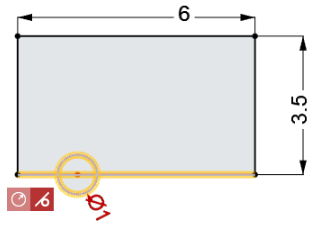

约束颜色 - 约束通常显示为一个灰色的正方形，里面含有一个黑色的图标。当某个约束存在问题时，它将显示为一个红色的正方形，里面含有一个白色的图标。
通知 - 发生一般系统错误时，用户界面窗口顶部会有通知出现在气泡中。

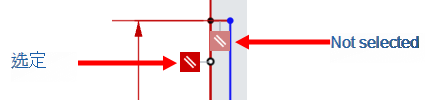

悬挂图元 - 图元处于错误状态且为红色时，选中该图元通过变成较暗的红色阴影的图元指明。
