椭圆

视频示例

视频转录文稿

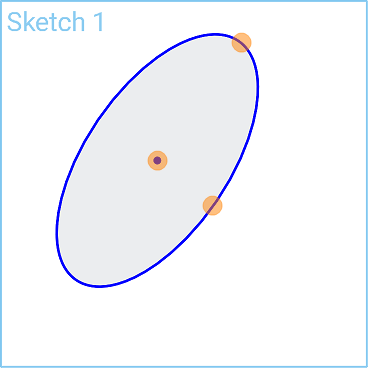

“椭圆”草图工具允许您通过放置中心点和两个轴半径（一个长轴和一个短轴）来绘制椭圆草图。

在草图工具栏上单击“椭圆”工具。单击以放置椭圆的中心点。向外拖动并单击以放置主轴半径。这样轴直径在中心点两侧是等距的。拖动并单击以设置副轴半径。这样轴直径在中心点两侧是等距的，并与主轴垂直。

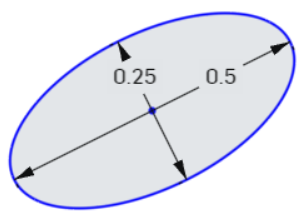

或者，在创建椭圆后，立即输入主轴直径的数值并按 Enter 键，然后输入副轴直径的数值并按 Enter 键。这样无需使用尺寸工具即可标注椭圆尺寸。

步骤

1. 单击“椭圆”工具 。
2. 单击放置椭圆的中心点。

3. 向外拖动并单击以放置主轴半径。这样轴直径在中心点两侧是等距的。



4. 拖动并单击以设置副轴半径。这样轴直径在中心点两侧是等距的，并与主轴垂直。



5. 或者，在创建椭圆后，立即输入主轴直径的数值（或键入 “=#” 以输入变量）并按 Enter 键，然后输入副轴直径的数值（或键入 “=#” 以输入变量）并按 Enter 键。这无需使用尺寸工具即可标注椭圆的尺寸。



若要在绘制几何图元草图后在任何尺寸输入框中输入变量，不要填等号 (=)。请输入 “#” 以输入变量。

任意一个轴既可以是长轴也可以是短轴，具体取决于绘制的哪个轴较长（即为长轴），哪个轴较短（即为短轴）。

通过放置中心点和两个轴半径（一个长轴和一个短轴）来绘制椭圆草图。

步骤

1. 轻按即可放置椭圆的中心点。
2. 向外拖动然后再次轻按，或者触摸并拖动然后松开，以放置主轴半径。这样轴直径在中心点两侧是等距的。
3. 向外拖动然后再次轻按，或者触摸并拖动然后松开，以放置副轴半径。这样轴直径在中心点两侧是等距的，并与主轴垂直。

任意一个轴既可以是长轴也可以是短轴，具体取决于绘制的哪个轴较长（即为长轴），哪个轴较短（即为短轴）。

通过放置中心点和两个轴半径（一个长轴和一个短轴）来绘制椭圆草图。

步骤

1. 轻按即可放置椭圆的中心点。

2. 向外拖动然后再次轻按，或者触摸并拖动然后松开，以放置主轴半径。这样轴直径在中心点两侧是等距的。
3. 向外拖动然后再次轻按，或者触摸并拖动然后松开，以放置副轴半径。这样轴直径在中心点两侧是等距的，并与主轴垂直。

任意一个轴既可以是长轴也可以是短轴，具体取决于绘制的哪个轴较长（即为长轴），哪个轴较短（即为短轴）。
