获取工程图中的点、线、圆弧和圆之间的测量值。

快捷键：[

步骤

  1. 单击 材料工具图标（在工程图的右下角）以在工程图中打开“测量”对话框。

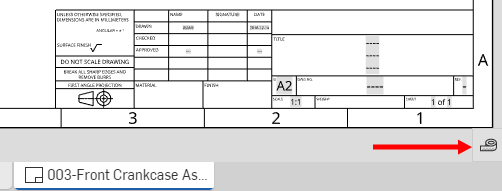

    测量工具图标位置

    测量对话框

  2. 选择要测量的图元，或者选择要测量间距或夹角的多个图元。

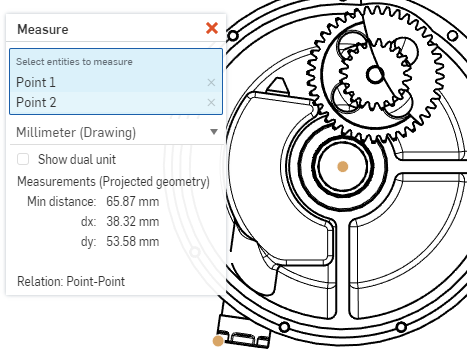

    选择要测量的图元的示例

  3. 从下拉列表中选择测量单位：文档的默认单位由工程图指示。这对于具有仅查看权限的用户特别有用，可让他们获取测量值（采用必要的单位）。
  4. 如果需要，可以选择性地显示双单位。第二个测量值将显示在第一个测量值旁边：

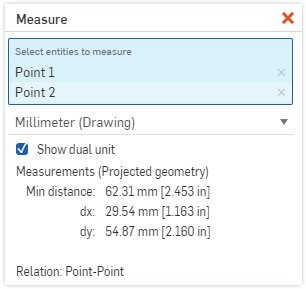

    在“测量”对话框中启用“显示双单位”的示例

  5. 投影的几何图元的测量值会显示在对话框中，并且系统会指示相应的轴。
  6. 显示了关系类型，在上例中为点到点。
  7. 单击红色 x 以关闭对话框。
