工程图具有特性，还具有可在一个位置进行设置以应用于整个工程图的元数据。这些特性包括单位和精度默认值、尺寸默认值、注释默认值、视图默认值、构造几何图元默认值、格式默认值和表格默认值等。可以单独访问工程图元数据，这些元数据允许您指定名称、说明、零件编号、修订、状态、绘制者、审批者以及您或贵公司创建的任何自定义特性等。这些默认值应用于整个工程图，与工程图中包含的图纸数量无关。

您还可以为图纸设置特性。这些特性可以针对每个单独的图纸进行设置，且包含比例、格式、大小和参照（这表示在图纸上参照哪个零件/Part Studio）等设置。图纸特性与工程图特性无关。

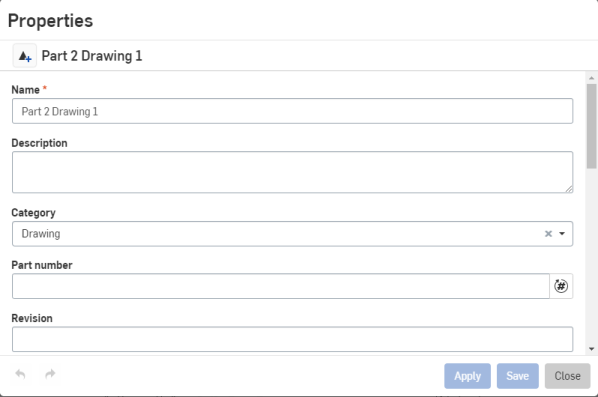

访问元数据

在“工程图”选项卡上单击鼠标右键，然后选择“特性”以访问“特性”对话框。请记住，此元数据适用于工程图对象本身。

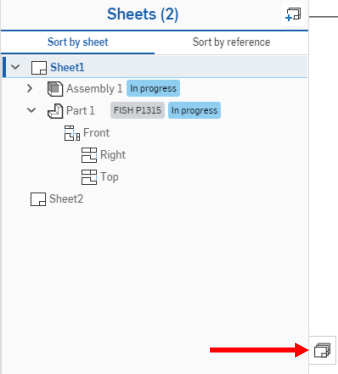

访问图纸特性

在“图纸”窗格中的图纸上单击鼠标右键，然后选择“属性”：

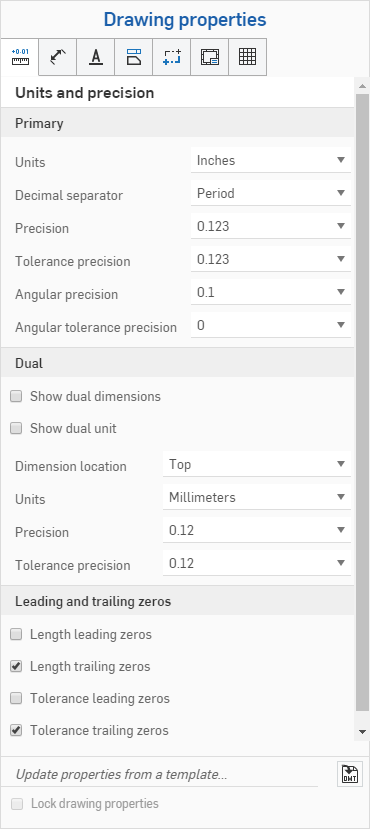

访问工程图特性

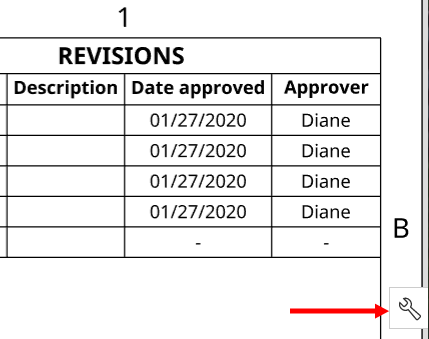

单击位于工程图窗口右侧大约一半位置处的图标：

---
