倒角

1. 单击 。



2. 选择要应用倒角的零件的任何边或面。

对钣金进行倒角时，建议使用钣金尖角倒钝特征。

3. 为非平面相邻面选择测量类型。请注意，这两个选项对于平面表面的作用完全相同。
   • 偏移 - 设置在“距离”输入框中输入从起始边到倒角的距离。此选项依赖于边；计算从第一个选择开始，然后连续进行。

     距离 = x 时的偏移倒角：

   • 切线 - 设置在“距离”输入框中输入两个相邻面切线的交点到倒角的距离。此选项与边无关。

     距离 = x 时的切线倒角：

4. 选择要执行的操作类型：
   • 相等的距离 - 倒角将在两个方向上从边延伸相等的距离。
   • 两个距离 - 倒角将在每个方向上延伸不同的距离。
   • 距离和角度 - 倒角将在一个方向上延伸指定距离，在另一个方向上延伸指定角度。


     Onshape 会记住操作类型的选择，并在后续操作中让打开的对话框中显示上次选择的选项。

5. 输入倒角的距离。Onshape 的默认角度为 45 度，但是，会记住上次为等距离倒角以及距离和角度倒角输入的距离值。
6. 如果您选择了两个距离或距离和角度，单击箭头按钮以反转所有边的方向，或在“方向替代”输入框中指定要反转的单条边。
7. （可选）选中“切向延伸”以沿周围的边延伸选定对象。
8. 单击 。

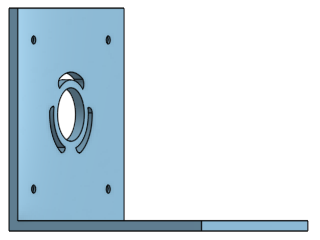

之前：

之后：

之前：

之后：

之前：

之后：

之前：

之后：

之前：

之后：

在此示例中，从选定的边沿底面测量距离，并从底面开始测量角度。如果您使用方向箭头并翻转距离测量，将会相对于竖直面测量距离和角度：

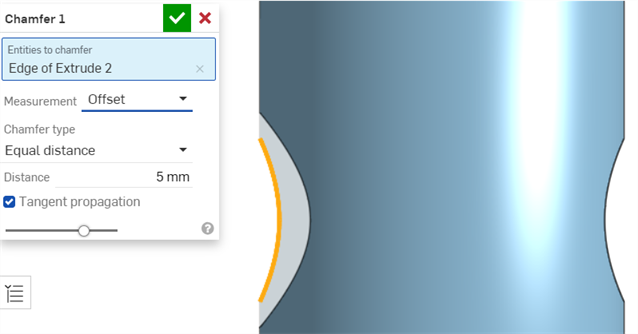

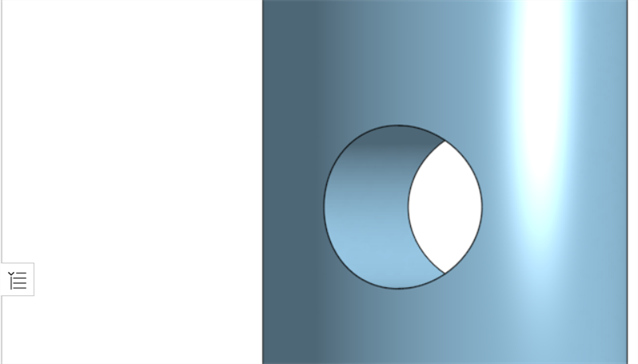

此示例显示了圆柱边上的倒角：

之后：

1. 轻按“倒角”工具。





2. 选择要创建倒角的图元（零件的任意边或面）。
3. 选择测量类型：偏移或切线。
4. 指定倒角类型：
   • 相等距离 - 在相同方向上到指定的距离。
   • 两个距离 - 到两个单独指定的距离。
   • 距离和角度 - 到指定的距离和角度。

5. 输入倒角的距离（如果选择两个距离，则输入两个距离，或者如果选择距离和角度，则输入距离和角度）。Onshape 的角度默认为 45 度，但会记住上次输入的“相等距离”、“距离”和“角度”倒角的距离值。
6. 如果您选择了两个距离或距离和角度，切换“相反方向”以反转所有边的方向，或在“方向替代”输入框中指定要反转的单条边。
7. （可选）切换为使用切向延伸以自动将圆角延伸到相切边。
8. 轻按复选标记。

1. 轻按“倒角”工具。





2. 选择要创建倒角的图元（零件的任意边或面）。
3. 选择测量类型：偏移或切线。
4. 指定倒角类型：
   • 相等距离 - 在相同方向上到指定的距离。
   • 两个距离 - 到两个单独指定的距离。
   • 距离和角度 - 到指定的距离和角度。

5. 输入倒角的距离（如果选择两个距离，则输入两个距离，或者如果选择距离和角度，则输入距离和角度）。Onshape 的角度默认为 45 度，但会记住上次输入的“相等距离”、“距离”和“角度”倒角的距离值。
6. 如果您选择了两个距离或距离和角度，切换“相反方向”以反转所有边的方向，或在“方向替代”输入框中指定要反转的单条边。
7. （可选）切换为使用切向延伸以自动将圆角延伸到相切边。
8. 轻按复选标记。
