连接分析
可用于：草图、Part Studio
“连接分析”评估或报告草图或 Part Studio 中曲线与曲面之间的连接情况。选择两条曲线、两个面或两者的任意组合，以分析连接是否满足 G0、G1、G2 和/或 G3 连续性。具有多重连接的端点不会被分析。
步骤
-
在 Part Studio 中，单击界面右下角的“显示分析工具”图标 (
)。 -
从菜单中选择“连接分析”以打开“连接分析”对话框：
-
选择要分析的曲线或曲面。对话框会在选择时自动填充结果，图形区域中还会显示颜色协调指示符：

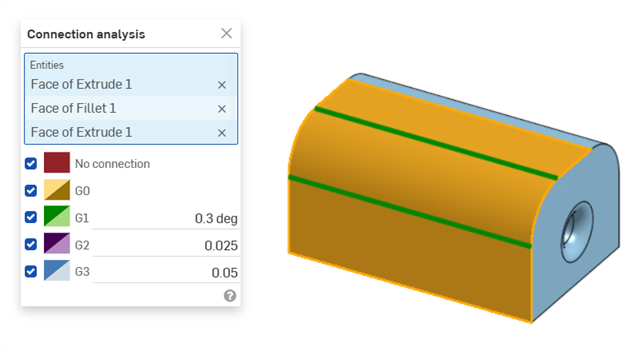

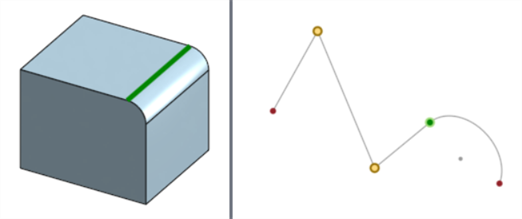

“曲面分析”显示两个选定面之间沿边的连续性（如下左图所示）。曲线分析会显示两条选定曲线在连接点处的连续性（如下右图所示）。边和点会根据其连续性以不同颜色显示：
示例
-

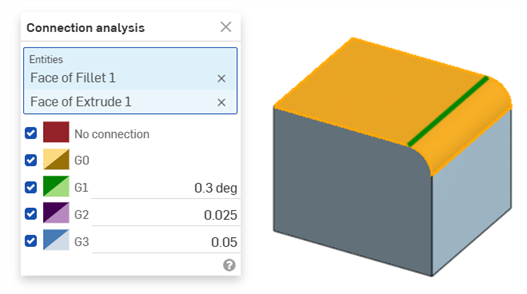

2 个面：
-

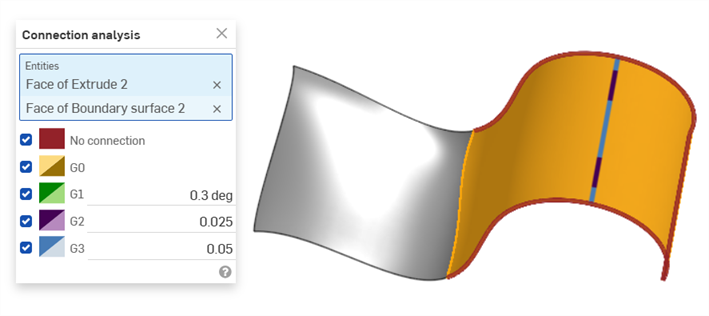

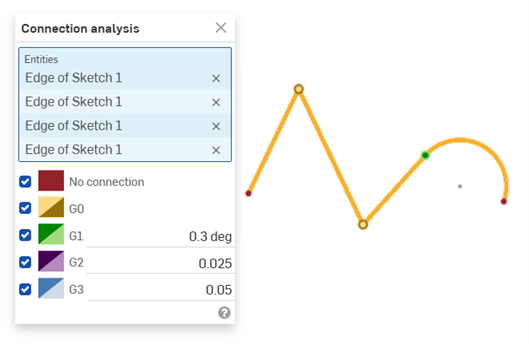

草图曲线：
-

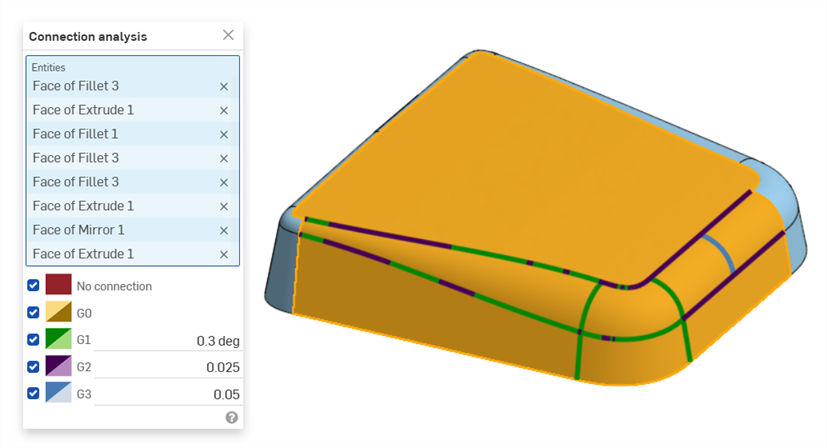

多个面：
-

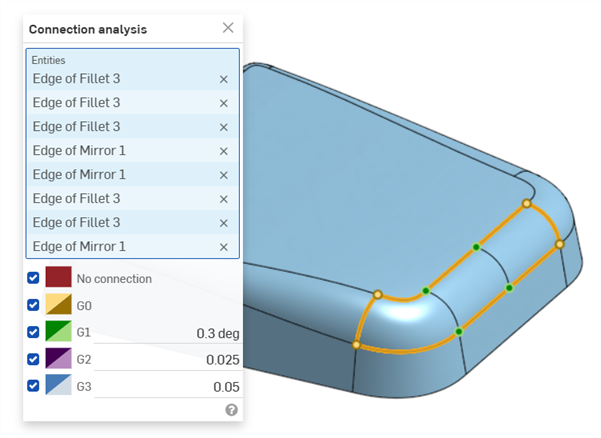

多条曲线：
-

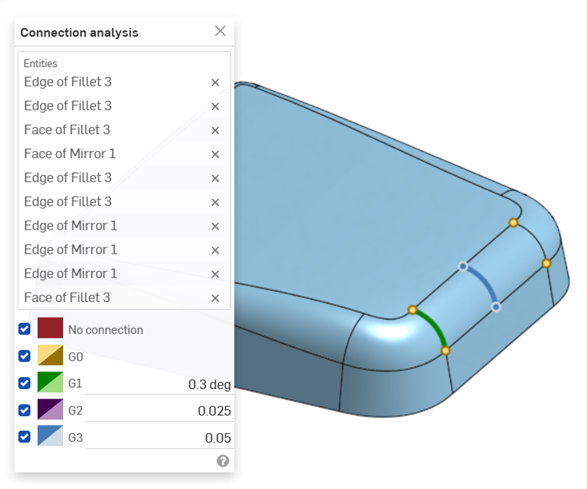

曲线和面：
