可用于：草图

可以向草图中添加最多 250 个字符的文本（您可以将其复制并粘贴到文本对话框中）。可以将草图文本当作其他大部分草图图元来对待：拉伸、标注尺寸并应用约束。

要绘制文本的草图，从草图工具栏中选择文本草图工具，然后单击并从左上方拖动至右下方以创建文本框。您会注意到文本对话框将会打开。在文本输入框中输入文本，然后还可以选择要使用的字体类型。

您还可以选择是否将文本设置为粗体或斜体，并且可以选择是否翻转水平线或翻转竖直线。文本的预览将在对话框的灰色区域中显示。

准备就绪后，单击绿色钩形符号即会应用文本。如果要将文本移至新位置，请选择拐角控制柄，然后将其移至要放置的位置。

  1. 单击 文本工具图标。
  2. 单击并拖动以设定文本框的位置和大小。（左下角和高度定义第一行文本的文本位置和大小。）

    请注意，默认情况下对框的底边应用水平约束。

在显示的对话框中：

  1. 按您希望文本显示的方式输入文本。（您可以在对话框顶部的预览框中查看文本预览。）
  2. 从下拉菜单中选择一种字体。

    确保选择的字体支持您的语言。

  3. （可选）选择样式：粗体和斜体。

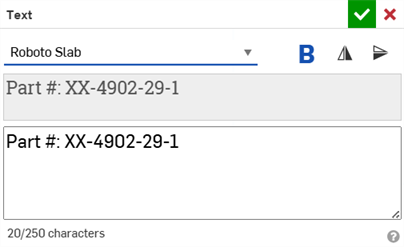

    文本对话框

    Part Studio 中文本的示例

  4. （可选）选择其中一个图标翻转文本：
    • 绕文本框的水平中心翻转文本
    • 绕文本框的竖直中心翻转文本

    例如，绕文本框的竖直中心翻转上述文本时，结果如下：

    翻转的文本示例

“文本”对话框中的文本输入框可以转换为表达式。一旦完成转换，您可以使用“长度”、“角度”、“数值”和字符串变量作为草图文本的一部分。请参见在文本表达式中使用变量以获取更多信息。

单击 文本工具图标 以打开“文本”对话框。右击“默认文本”，然后选择“转换为表达式”：

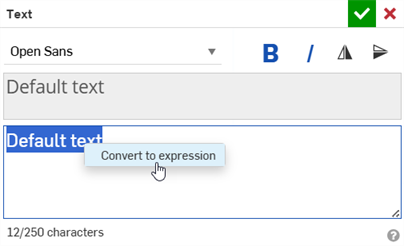

在“文本”对话框中转换为表达式

默认文本将转换为一个带有文本表达式输入行的表达式：

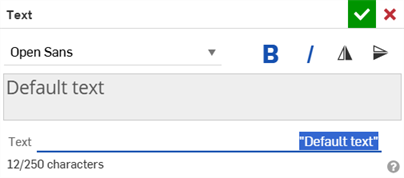

将文本转换为表达式

如果要将表达式转换回文本，请右击“文本”输入框，然后选择“转换为文本”（如下图左侧所示）。该表达式被转换回文本（如下图右侧所示）。

将表达式转换回文本

在将“文本”对话框中的文本输入框转换为表达式后，即可使用“长度”、“角度”、“数值”和字符串变量作为草图文本的一部分。请参见文本表达式以获取更多信息。

若要在文本表达式中使用字符串变量：

  1. 使用“变量”特征或“变量表”在草图之前创建字符串变量。请参见变量和变量表以了解更多信息。

    字符串变量

  2. 选择字符串变量或将其输入到“文本表达式”输入行 (在下面的示例中输入#txt）：

    在“文本”输入输入框中选择表达式

    使用变量的草图文本

    草图文本中使用的字符串变量

通常在使用长度值时，应除以所选单位，四舍五入所得数字，然后与字符串进行连接：

  1. 在建立草图之前，先使用“变量”特征或“变量表”创建“长度”变量。请参见变量和变量表以了解更多信息。

    创建“长度变量”

  2. 在“文本表达式”输入行上，输入 roundToPrecision(#Length/in, 3) ~ "in":

    在“文本草图”对话中设置表达式的格式

    1. roundtoPrecision () - 对值进行四舍五入。

      如果不对长度值进行精确四舍五入，则可能会出现浮点错误。例如，如果长度变量为 5 英寸，且您在文本表达式中输入 #Length/in ~ " in" ，结果将会是 4.999999999999999 in。

    2. #Length - 长度变量

    3. /in - 将变量除以指定的测量值（英寸）

    4. 3 - 将四舍五入的值格式化为小数点后三位

    5. ~ 将结果值与字符串连接起来

    6. “in” - 在值后添加空格和单位标签的字符串值

    “文本草图”中的长度变量

    草图文本中使用的长度变量

通常在使用角度值时，应除以所选单位，然后与字符串连接起来：

  1. 在建立草图之前，先使用“变量”特征或“变量表”创建“角度”变量。请参见变量和变量表了解更多信息。

    创建“角度变量”

  2. 在文本表达式输入行上，输入 #Angle /deg ~ “degree”：

    在“文本草图”对话中设置表达式的格式

    1. #Angle - 角度变量

    2. /deg - 将变量除以指定的测量值（度数）

    3. ~ 将结果值与字符串连接起来

    4. " degree" - 字符串值

    “文本草图”中的角度变量

    草图文本中使用的角度变量

当您使用数值时，可以单独使用它或与字符串连接起来：

  1. 在建立草图之前，先使用“变量”特征或“变量表”创建“数字”变量。请参见变量和变量表了解更多信息。

    创建数字变量

  2. 在“文本表达式”输入行上，输入 #Number ~ " items":

    在“文本草图”对话中设置表达式的格式

    1. #Number - 数字变量

    2. ~ 将数字与字符串连接起来

    3. “ items” - 字符串值

    “文本草图”中的数字变量

    草图文本中使用的数字变量

  • 要编辑现有的草图文本，请从环境菜单中选择“编辑文本”。
  • 每个文本框中最多可以输入 250 个字符。
  • 输入多行文本时，第一行文本显示在框中，后续行显示在框的“外部”。这是因为框代表行的长度和高度（文字基线到文字顶线）。

    包含多行文本的文本框示例

  • 您可以标注文本框的尺寸。

  • 如果拖动框而未固定或约束它，会移动框。请注意，框在移动过程中可能不可见。
  • 要旋转框，请移除底边上的水平约束，对一个角应用固定约束，然后拖动对角。
  • 要调整框的大小，请拖动一个角（确保另一个角固定）。如果框已标注尺寸，则无法通过拖动来调整大小。
  • 请注意，当您拖动文本框时，只会看到文本框，只有在框再次固定后，才会看到文本。
  • 您无法对草图中的文本进行阵列或镜像。但是，可以在草图中创建文本，接受草图，然后使用“零件线性阵列”、“环形阵列”或“镜像”特征将整个草图阵列为特征阵列。有关详细信息，请参见线性特征阵列、环形特征阵列或镜像：特征。
