槽
可用于：草图
在选定的草图曲线（包括样条、直线和圆弧和闭合轮廓）周围创建一个槽。
视频示例
视频字幕
此视频将演示如何在选定的草图曲线（包括样条、直线和圆弧，但是不包括闭合轮廓）周围创建一个槽。首先，使用框选来选择一组直线。接下来，从工具栏中选择槽工具。
预选草图曲线然后应用槽可以在所有曲线、直线或圆弧间创建大小相等的槽，它们用一个尺寸链接在一起。您可以双击尺寸 [框] 并在其中输入精确的值，然后按 Enter 键应用该值。接下来，单击鼠标左键。您的槽现在已应用。
按顺序对各条草图曲线或直线应用“槽”命令，将槽的尺寸链接起来。例如，在草图工具栏上选择槽工具，然后选择第一条线。您可以按顺序继续选择线，使它们添加或链接到“槽”命令。双击尺寸，输入精确测量结果，再按 Enter 键。然后，按鼠标左键，相同的尺寸将应用于所有线 [槽]。
步骤
预选草图曲线然后应用槽可以在所有曲线间创建大小相等的槽，它们用一个尺寸链接在一起：
-
选择草图曲线（单独选择或使用框选）：
- 单击
。
- 双击尺寸对其进行编辑。
用户可以先选择槽工具本身，再选择创建槽所基于的中心线，也可以先选择中心线，再选择槽工具。
直径尺寸控制槽的宽度，可以在完成槽放置之前或之后进行编辑。
链选
按顺序对各条草图曲线应用“槽”命令，将槽的尺寸链接起来：
- 选择一条草图曲线：
- 单击 。
- 在“槽”命令仍处于选定状态的情况下，单击更多草图曲线以应用相同的（未链接的）尺寸：
- 编辑尺寸时，所有槽都会更改：
示例

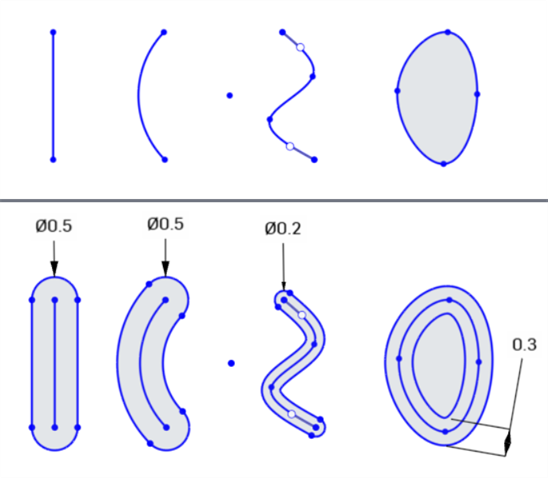

从左到右的槽示例：直线、曲线、样条、闭合轮廓。顶部图像显示了草图轮廓。底部图像显示草图轮廓和周围的槽轮廓（和槽尺寸）。
