Render Studio 界面 - 相机面板

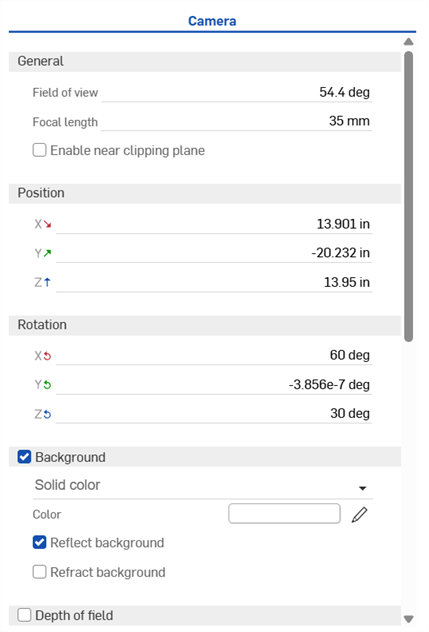

The Camera panel parameters are outlined below:

• 常规



  • 视野和焦距 - 将视野指定为 1 到 175 之间的角度值，或将焦距指定为 1 到 2063 之间的毫米值。

    可以调整角度或焦距。调整一个值会动态计算和更新另一个值。在大多数情况下，这意味着您可以输入焦距来计算角度，然后向上或向下舍入到常用焦距（即：35 mm、50 mm 或 105 mm）。

    角度值越高，计算的焦距值越小。导致镜头角度更宽，消失点离视野更远（沉入背景）。角度值越低，计算的焦距值越大，从而使镜头角度变窄，消失点更接近视野（位于最前端）。

    无论设置哪种工作区单位，焦距始终以毫米为单位。

    只有在启用“透视”时，“视野”选项才可用。

  调整角度或焦距不会使主体（模型）变小或变大（通常在现实世界中使用相机拍摄时会发生这种情况）。相反，模型的投影尺寸保持大致相同的像素大小，而周围场景的透视关系会发生扭曲。这样，模型将保持静止状态，同时看起来好像是使用更广角或更窄焦距镜头拍摄的。

  • 启用近端剪裁平面 - 启用后，相机与指定距离之间的物体不可见或可能被部分剪裁掉。

    • 距离 - 与相机的距离，在此距离前的物体不可见。

• 位置和旋转 - 调整相机的位置 (X, Y, Z) 和旋转 (X, Y, Z) 的数字值。可用于精确匹配两个不同场景中的相机位置：



• 背景 - 用纯色或自定义图像替换背景环境。禁用后，使用环境库中的环境（默认为标准环境）。可以使用以下参数：

  纯色：



  • 颜色 - 显示用于背景的色板。单击铅笔图标可编辑颜色选择器中使用的颜色。可以通过单击颜色区域、输入十六进制颜色代码或 RGB 值，或者在选择器的底部选择样本来直观地选择颜色。

  • 反射背景 - 启用以允许用地面的反射代替环境的反射看到背景。

  • 折射背景 - 启用以允许透过完美镜面反射的非薄壁物体看到背景。

  图像



  • 选择图像 - 打开“选择图像”对话框，从当前文档、其他文档中选择图像，或者从您的计算机导入图像。有关更多信息，请参见为场景添加自定义背景。

  • 缩放 - 如果背景图像之间的尺寸不同，则背景图像如何适应渲染图像的大小。选项有“填充”、“适应”或“拉伸”，

  • 重复（仅在“缩放”设置为“适应”时可用） - 启用后，如果背景未填满图像，则将在这些区域重复。禁用后，这些区域将使用您选择的纯色填充。当在反射中可见时，这也会影响背景，因此，如果禁用此选项，您可能会在背景的反射中看到纯色。

  • 色调映射 - 启用后，背景图像将经历与场景相同的色调映射；如果背景是高动态范围图像 (HDRI)，则会很有用。

  • 景深 - 启用后，景深将应用于背景；如果尚未以这种方式拍摄，则可以使背景看起来失焦。

  设置背景颜色或图像会覆盖图形区域的深色模式主题设置。

• 景深 - 打开一个对话框以设置视图的景深，控制从清晰对焦区域到模糊失焦区域的位置和距离。失焦区域根据其与镜头的距离以及镜头属性变得模糊：

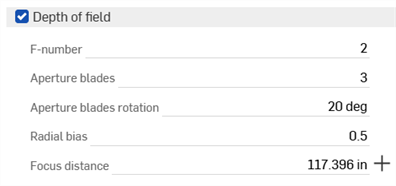

  “景深”选项包括：

  • F-数值 - 焦比或光圈数。焦距与镜头光圈孔径之比。值越小，景深越浅（焦外区域越模糊）。值越大，景深越窄（焦外区域越不模糊）。

    虽然真实相机中的光圈数量遵循标准序列（f/1.4、f/2、f/2.8、f/4、f/5.6、f/8、f/11、f/16、f/22），但请输入介于 0.063 到 64 之间范围的任何值。

  • 光圈叶片 - 指定光圈叶片的数量，这会改变失焦区域中小而强烈的高光的形状。对于 0 到 2 之间的值，高亮显示为圆形。对于介于 2 和 20 之间的值，这将激活一个带有指定叶片数量的叶片形状光圈。例如，值为 5 会生成五角形状的高光，而值为 3 会生成三角形状的高光。

  • 光圈叶片旋转 - 仅当光圈叶片值大于 2 时可用。控制光圈叶片的旋转，同时旋转失焦高光的形状。

  • 径向偏离值 - 控制镜头系统的偏离值。在 0.5 时，镜片会均匀处理。介于 0 和 0.5 之间的值会增加镜头边的重要性。使失焦高光的中心变暗。大于 0.5 的值也会增加镜头边的重要性，但会使失焦高光的中心变亮。

  • 对焦距离 - 指定与生成图像对焦的镜头之间的距离。远于或接近该距离的对象会逐渐失去焦点。

    在焦距条目的右侧点击十字准线按钮 () 以选取对象的焦点，然后使用十字准线光标来单击场景中要设置为焦点的区域。

    例如，在下面左图中，选择了零件的较大前端作为焦点，该前端即保持聚焦。当您朝后端移动时，背景会变得越来越模糊。在下面右图中则正好相反。选择了零件的较小后端作为焦点，背景的对焦更好。当您朝前端移动时，前景会变得越来越模糊：



  在启用景深时，请确保不再会更改相机位置。如果在启用景深后调整相机位置，则需要重置焦点并重新评估焦距比数。

• 曝光 - 在摄影式曝光（可选择常规相机设置）与简易式曝光（仅需输入亮度值）之间进行选择。



  • 胶片 ISO - 胶片 ISO 值。值越高，相机对光线越敏感。值越低，则会使相机对光线越不敏感。当设置为零时，快门和光圈会处于禁用状态而无任何作用，并且所有亮度均由坎德拉因子控制。较高的 ISO 值同时会增加影像中的噪声和静态。这在摄影中很常见，可能是人们所希望取得的效果。

  • 光圈数 - 出于色调映射的目的，定义光圈或镜头开启大小的焦比或光圈数。此值不影响景深。在将“胶片 ISO”设置为 0 时，此值没有任何作用。光圈数值越小，镜头开启得越大。这样可让更多光线进入场景，从而使场景更为明亮。

  • 快门速度 - 在摄影中，快门速度是光圈保持开启以曝光胶片的时间长度。通过以分数秒数表示相机快门时间来定义“快门速度”参数，例如，值 100 定义 1/100 的相机快门速度。当“胶片 ISO”设置为 0 时，此值无任何影响。

    增加该值会生成一个较小的分数值。而让较少的光线进入场景中，从而使得场景较暗。减小该值会生成一个较大的分数值，而让更多的光线进入场景中，从而使场景较亮。值为 0 时不允许任何光线进入镜头，会产生一个黑的场景。

  • cd/m²因子 - 像素值与每平方米坎德拉之间的转换因子；场景中的发光强度单位。将“胶片 ISO”设置为零时，这会成为直接的乘数。

  • 曝光（简单曝光） - 场景的整体曝光度。较小的值或负值用于较暗的场景，而较大的正值用于较亮的场景。例如，-6 适用于没有月亮的夜间场景，而 15 适用于晴朗的日子。

• 色调和对比度



  • 阴影 - 值越高，图像的阴影区域越暗。值越低，阴影区域显示的细节就越多。

  • 高光 - 值越高，图像的亮显区域越亮。较低的值会压缩亮显区域并降低其对比度。

  • 饱和度 - 压缩鲜艳颜色内在的组成会使其向较不饱和的颜色转变。有时，极强的压缩会使图像变为无吸引力的去饱和状态。通过饱和度参数，可以控制最终图像的饱和度。1.0 是标准未修改的饱和度。较高的值会增加饱和度，使颜色更丰富。较低的值会降低饱和度，从而淡化颜色。

  • 高光饱和度 - 控制亮显区域的饱和度，这些区域在去饱和度时往往看起来更逼真。但是，这也会改变亮显区域的颜色，严格说来这并不准确。增加饱和度可还原亮显区域的颜色。

  • 平衡 - 与输出图像中的白色相对应的颜色。这可以用来补偿照明效果。

• 渐晕 - 在实际的相机中，光线到达胶片的角度会影响曝光，使图像的边缘变得较暗。“渐晕”可以模拟这种效果。请注意，相机的视野会影响渐晕的可见程度。“渐晕”对正交视图没有影响。



  • 强度 - 值为 0 时将看不到渐晕。值越高，边的周围越暗。 3 是一个良好的默认值，这类似于便携相机会生成的值。

• 高级



  • 压缩变体 - 确定要使用哪种色调映射压缩算法： Reinhard、Uncharted 2 或 ACES unreal 4，以及 PBR neutral。

  • Gamma - 应用显示 Gamma 修正。如果按原样显示图像，而不使用应用程序进行进一步处理，此值应设置为与显示的特征相符。否则，设置为 1 会禁用 Gamma 修正。

若要向场景添加自定义背景，请执行以下操作：

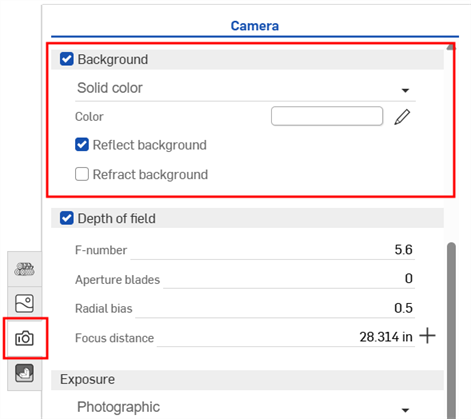

1. 单击“相机面板”图标 () 将其打开：



2. 启用“背景”（如果尚未启用）。

3. 从“纯色”切换到“图像”：



4. “选择图像”对话框打开，您可以在其中选择图像文件（.jpg 或 .png）。执行以下任一操作：



   1. 从“当前”文档中选择一张图像

   2. 单击“其他文档”以在另一个 Onshape 文档中查找图像

   3. 单击对话框底部的导入链接，从您的计算机中查找图像。选择后，单击“打开”按钮：



      通知显示上传已完成后，您将无法在“选择图像”对话框中看到该图像。这是因为 Render Studio 场景是导入时零件、Part Studio 或装配体的快照，并且该图像在导入后会被导入到 Onshape 文档中。现在需要一个新版本才能更新场景。单击“选择图像”对话框中的“在 [文档名称] 中创建版本”链接：



如果您在“选择图像”对话框中看不到“创建版本”链接，请单击“文档”面板上的“创建版本”按钮 () 打开“创建版本”对话框。创建新版本。关闭并重新打开“选择图像”对话框。导入的图像现在应该可用。

有关上传文件的更多信息，请参阅导入文件。

5. 在选择图像对话框中，单击图像以选择它并将其加载到场景中：

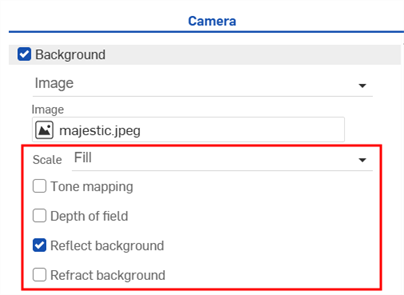

6. 选择任何其他选项，例如图像“缩放”（“填充”、“适应”或“拉伸”）、“色调映射”、“景深”、“反射”或“折射背景”：



注释：

• 尽管可以使用 .hdr 或 .exr 文件，但要获得最佳效果，请使用 .jpg 或 .png 图像。
