预计总完成时间为 50 分钟。

使用此 Primer 熟悉 Onshape 的术语、工具和一些更常见的工作流程，Onshape 重新设计了这些工作流程使它们比其他系统更简单且功能更加强大。此 Primer 会指导您逐步设置 Onshape 配置文件，并了解用户界面以及有关创建和装配零件的基本操作。在许多课程中，屏幕左侧会提供非常有帮助的有用提示，您可以随时参考这些信息。在所有课程的顶部，会在课程说明正上方显示预计完成时间。

您可以按顺序一次逐步完成一课，或使用此列表跳至首选开始位置。我们建议从头开始，以免错过任何重要信息。

在启动 Primer 之前，需要了解一些事项。

Onshape 支持以下浏览器：

  • Google Chrome
  • Mozilla Firefox
  • Safari（仅限 Mac OS）
  • Opera

当前不支持 Internet Explorer。

支持的 Android 版本

  • Lollipop（5.0 和 5.1）
  • Marshmallow (6.0)
  • Nougat (7.0)
  • Oreo (8.0)
  • 饼图 (9.0)
  • Android 10

Onshape 要求的最低版本是 Lollipop (5.0)。

要查看您的设备安装的 Android 版本，请转至设置，然后查看“关于”或“常规”部分。

图形性能

带有早期 GPU 和早期 OpenGL ES 2.0 实施的设备有时缺少必要的功能，因此无法运行 Onshape 的 3D 图形。在带有 Mali 400 GPU 的设备上最常发生这种情况。

如果使用的设备带有早期的 GPU 或 OpenGL ES 2.0 实施，当您打开 Part Studio 或装配体时，一条错误消息会警告您此问题。该错误消息提供了一个用于了解更多信息的链接，还有一个用于继续操作的链接。

如果您在收到错误消息后选择继续操作，很可能会发现图形故障或空白屏幕。最终，应用程序可能会崩溃。

为什么不能运行？

Onshape 图库使用 Vertex Array Object (VAO)。VAO 在 OpenGL ES 3.0 及更高版本中受到本机支持，但是在 OpenGL ES 2.0 库中不受支持。通常，OpenGL ES 2.0 的实施包含支持 VAO 的扩展，但是 Android 不能保证支持这些扩展，还要取决于制造商的服务。

默认情况下，Onshape 允许带有 OpenGL ES 2.0 或更高版本的设备安装应用程序，但是只有运行应用程序的设备可以检测它是否具有必要的功能或扩展才能安装。

如何解决此问题？

使用至少支持 OpenGL ES 2.0（带有 Vertex Array Object 扩展）的设备。

运行最新版 Android 的设备不一定支持 OpenGL ES 3.0。我们建议避免在带有 Mali 400 或 Mali 450 GPU 的设备上运行 Onshape，因为这些设备无法正确渲染 3D 图形。

建议您使用运行 OpenGL ES 3 的设备。

如何查明我使用的是什么 GPU？

要查明您的设备使用的是什么 GPU，最直接的方法是在 Internet 上搜索您的设备和/或序列号。例如，您可以尝试在 gsmarena.com 或 phonearena.com 等网站上浏览或搜索您的设备。

支持的 iOS 版本

Onshape minimally requires the latest version of iOS 17 or iPadOS 17.

要查看您的设备安装的 iOS 版本，请转至“设置”>“常规”>“关于”>“版本”。

支持的 iOS 设备

  • iPhone 8 及更高版本

  • iPhone SE（第二代及以上）

  • iPad Mini（第 5 代及以上）
  • iPad Air（第三代及以上）
  • iPad Pro（第一代及以上）

如果您想在 iOS 平台上将“帮助”页面添加到书签中，则可以在 iOS 设备上使用应用程序设置，并将“在浏览器中打开帮助”设置为开。当您通过 Onshape 访问帮助时，之后它将在浏览器中打开，您可以在其中为特定主题或页面创建书签。

在使用外围设备时，Onshape 支持键盘快捷键和鼠标。

我们建议在可以运行 64 位和 32 位程序的操作系统（如 Windows 和 Linux）上运行 64 位版本的浏览器。

环境菜单无处不在

在图元上单击鼠标右键 (RMB) 可调用其环境菜单。环境菜单包含在当前环境菜单中适用于该图元的命令。图形区域中的图元、特征列表中的图元、零件清单和工程图以及诸如选项卡之类的 Onshape 构造都存在环境菜单。请在整个界面中右键单击，浏览各种各样的环境菜单。

视图立方体和视图工具

使用视图立方体可更改 Part Studio 或装配体内工作区的视图。单击位于图形区域右上角的视图立方体，从不同查看选项的列表中进行选择。选择一个选项来更改图形区域的视图或者更改图元的视图设置。

使用视图立方体下面的小立方体可以访问“视图”工具，该工具不仅允许您使用标准模型视图（如等轴测视图、正二等轴测和正三轴测视图）的快捷方式，还包含各种命令，来以各种可视方式显示模型、（在曲率可视化菜单下）观察斑马条纹、拔模分析，以及应用剖面视图。

有关不同视图的更多信息，请参见视图导航和查看零件。

Onshape 可让您在移动设备上执行在 Web 浏览器上执行的功能。但是，由于智能手机和平板电脑独有的触控式界面，您需要了解一些重要的基本手势。（下方的橙色标记表示界面中的触摸操作。）

选择

轻按可选择或取消选择图元或工具。轻按两下可全部取消选择。

选择的示例

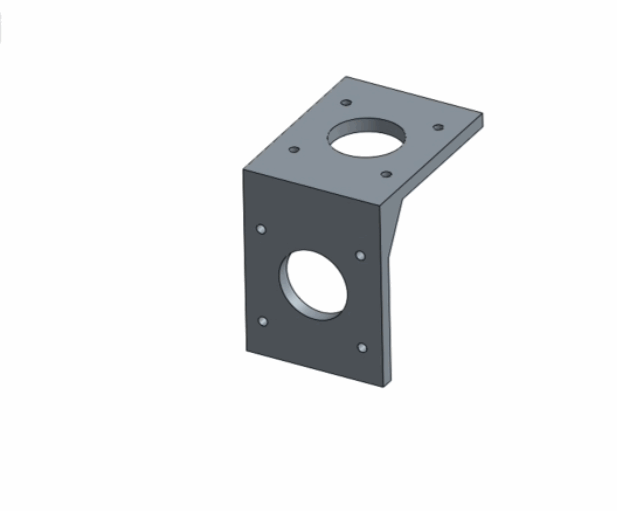

缩放

两指开合可进行缩放。

缩放示例

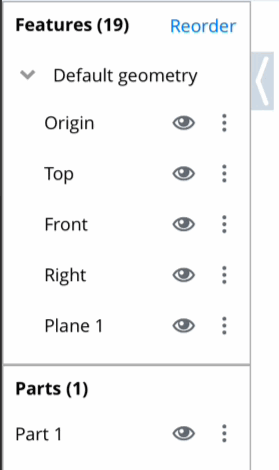

滚动

轻扫可滚动浏览特征列表或对话框。

轻扫以滚动的示例

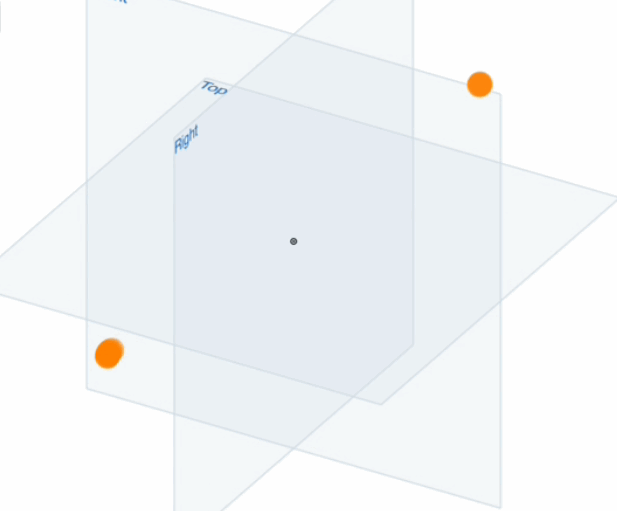

打开环境菜单

两指轻按可打开环境菜单。

两指轻按以打开环境菜单的示例

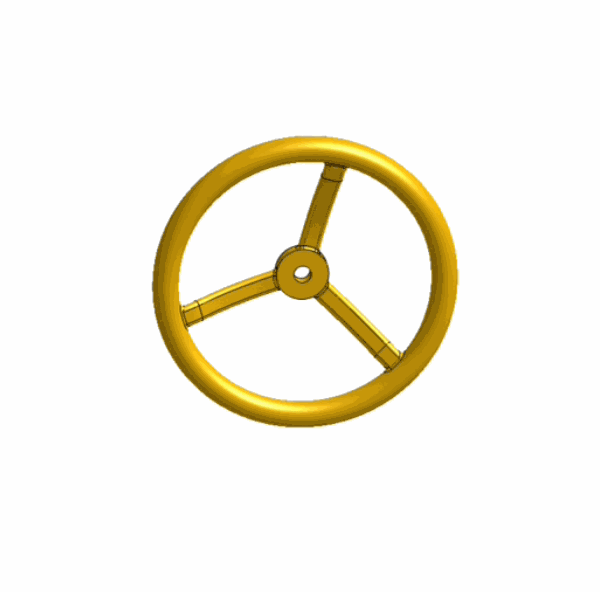

3D 旋转

在图形区域中单指拖移可进行 3D 旋转。

拖动以进行旋转的示例

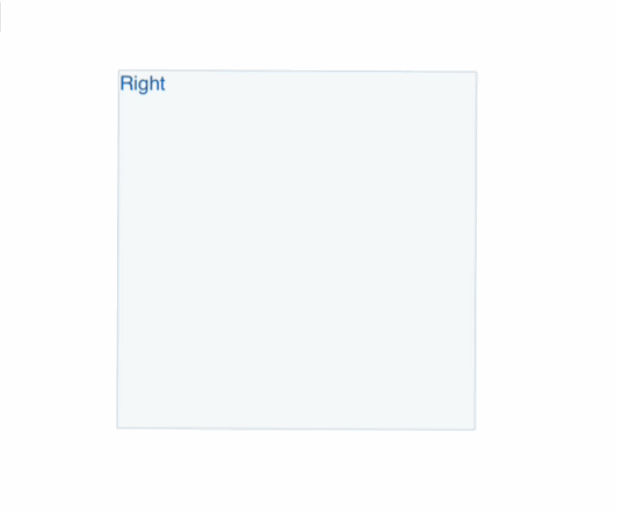

2D 旋转

在图形区域中两指旋转可进行 2D 旋转。

两指旋转以进行 2D 旋转的示例

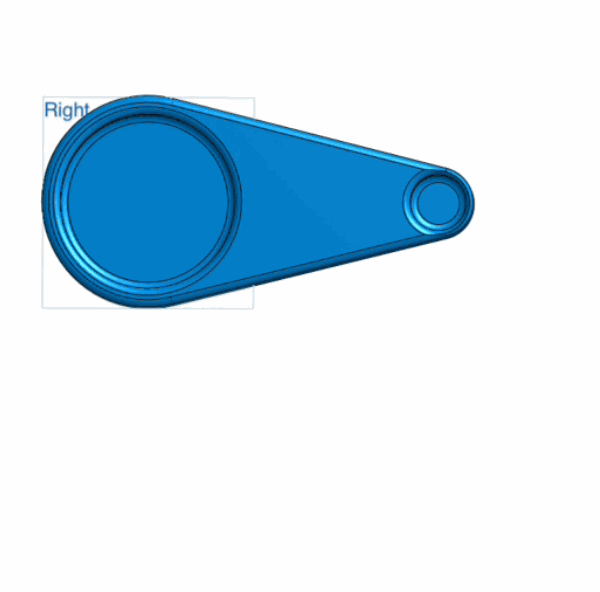

平移

两指拖动可平移图形区域。

两指拖动以平移图形区域的示例

全部取消选择

在同一位置轻按两下可全部取消选择。

在同一位置轻按两下全部取消选择的示例

精确选择器

精确选择器额示例

在图形区域中长按可调用精确选择器。使用十字光标可精准地定位选择。选择步骤：当十字光标与所需选择图元对齐时（当所需图元亮显时），松开手指。

有关更多信息，请参见用户界面基本操作 >“选择”。

手写笔

Onshape 移动应用程序支持使用手写笔，如 Apple Pencil。

使用手写笔可完成所有单指手势，例如选择、取消选择、滚动、3D 旋转和精确选择（上述全部）。使用手写笔完成手势的操作与用手指来完成完全相同，但精确选择器除外。

精确选择器与手写笔

使用手写笔进行精确选择时，用力按压可暂时缩放。松开以进行选择后，缩放将恢复正常：

带手写笔的精确选择器的示例

联系技术支持工具

在 帮助图标 下拉列表中或沿文档主题的一侧单击联系技术支持（如果您有 Professional 订阅）或报告错误（如果您有 Free 订阅），以提供反馈、报告错误，以及联系技术支持。

联系技术支持对话框

如需其他学习中心资源，请点击此处的自助课程：自助 Onshape Bootcamp（需要 Onshape 帐户）。您也可以点击此处的自定进度课程：基于参数化特征的 CAD 简介（需要 Onshape 帐户），然后注册：Onshape 导航（需要Onshape 帐户）。您还可以在此处查看技术简报文章：为新用户导航 Onshape（需要 Onshape 帐户）。
