访问 Onshape 对象的元数据定义（驱动对象“属性”对话框和物料清单 (BOM) 中显示的数据），查看这些元数据定义，创建用于公司/教室/企业拥有的文档新属性，并为现有 Onshape 属性提供显示名称。管理员可以添加、修改和停用所有用户的属性。用户只能查看这些元数据定义。

若要在 Onshape 中导航到您的“属性/自定义属性”设置，请单击您位于 Onshape 窗口的右上角的帐户用户图标 (帐户用户图标)。这将打开一个下拉菜单。单击“公司/教室/企业设置”。

在页面左侧列表中单击“属性”（Professional 版或 Educator 订阅）或“自定义属性”（Enterprise 版订阅）：

公司设置：属性

公司设置 > 属性

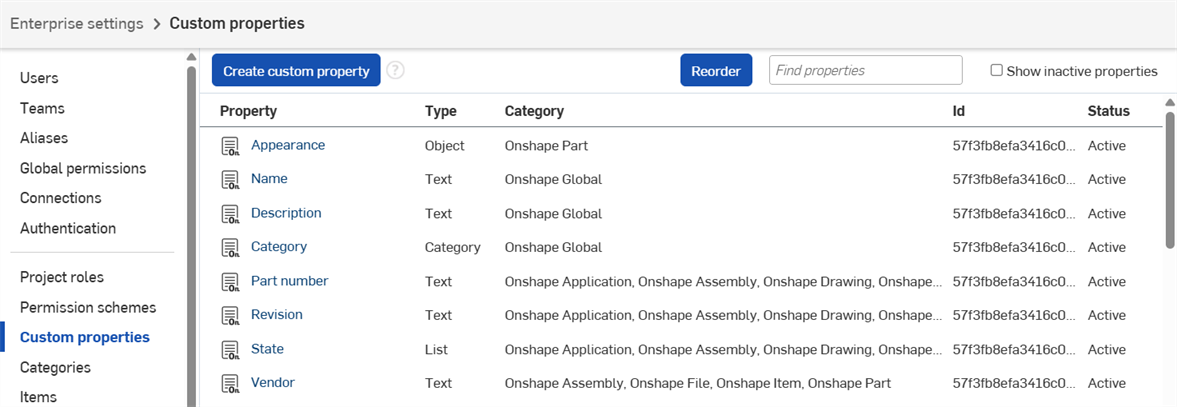

企业设置：自定义属性

企业设置 > 自定义属性

有权创建和编辑属性的用户请参见页面顶部的创建自定义属性按钮。

属性可与以下 Onshape 对象关联：

  • Onshape 零件
  • Onshape 部件
  • Onshape 工程图
  • Onshape Part Studio
  • Onshape 文件
  • Onshape 应用程序
  • Onshape 条目

在“属性/自定义属性”页面上：

  1. 单击创建自定义属性。
  2. 指定属性的名称。名称在 Onshape 和现有属性之间应该唯一。测试唯一性时，Onshape 将使用公司/教室/企业名称和属性的名称。
  3. 选择属性类型：
    • 文本
    • 布尔运算
    • 整数
    • 双精度
    • 日期
    • List

      当定义列表和值时，您可以复制/粘贴或单独输入它们。您也可以指定显示名称（但它们可能不会使用重复“值”）。您可以通过拖/放对值进行重新排序，并随时选择每个值使其处于活动/非活动状态。

    • 用户
    • 包含单位的值
  4. 初始发布状态为“待决中”（对用户尚不可用）。如果希望此属性对用户可用，请选择“活动”（对用户可用且输入的值记录在数据库中）。要弃用此属性，请选择“非活动”。非活动值只能通过 Onshape API 来使用。
  5. 提供属性的其余属性，红色星号指示必填输入框。根据您在上方选择的属性类型，可能有不同的属性可用。
    1. 默认值 -（适用于所有类型）如果需要，在此处输入默认值。如果用户未指定值，此值将充当默认值。

      为用户属性类型输入值时，必须是有效的 Onshape 用户电子邮件，即该电子邮件已属于创建属性的公司。

    2. 说明 -（适用于所有类型）为属性输入可选的说明。
    3. 单位类型 - 仅适用于具有单位类型的值。从自定义特性的单位类型列表中进行选择，包括：
      任何 加速度 角度
      角速度 面积 能源
      力 长度 Mass
      力矩 压力 时间
      体积
    4. 指示可以在何处编辑属性以及它是否必要：
      • 必填 - 指示必须填写属性值。
      • 在版本中编辑值 - 指示可以在文档版本中编辑此属性值；允许用户在任何文档版本中提供此属性的值。还指示是否应仅通过 API 来编辑值，而不是通过 Onshape 用户界面来编辑值。
      • 在工作区中编辑值 - 指示可以在工作区中编辑此属性；允许用户在任何文档工作区中提供此属性的值。还指示是否值应仅通过 API 编辑，而不是通过 Onshape 用户界面编辑。
  6. 输入属性的可选验证条件，包括可具有模式的条件：
    1. 如果该值可以包含多行文本（例如，说明可能需要多行文本），请选中“多行”。
    2. 如有需要，请输入最小长度和/或最大长度。
    3. 在“模式”输入框中指明模式，如任意正则表达式，包括：

      • [A-Z]+ - 需要一个或多个大写字母字符
      • [0-9]+ - 需要一个或多个数字字符
      • [a-z]+ - 需要一个或多个小写字母字符
      • ONS-[0-9]+ - 需要前缀“ONS-”后跟一个或多个数字字符。您可以将必需的前缀放在默认值属性中，以使其自动显示。如果值无效，用户将收到指定所需模式的错误通知。

  7. 选择该特性将可用的一个或多个类别。公司或企业的管理员必须已通过“类别”选项卡定义该类别。您可以选择多个类别，也可以通过单击类别行最右边的 X 删除类别。有关类别的更多信息，请参见下面的内容。
  8. 您可以将分配给零件和/或装配体类别的自定义属性设置为计算的函数，以便使该属性成为计算的属性。有关更多信息，请参见下面的“创建计算的属性”。
  9. 要使该属性可供公司中的所有用户使用，请确保“发布”状态设置为“活动”。
  10. 单击创建。
  11. 一条消息将会显示，提醒您如果将该属性设置为活动，则公司/教室/企业中的所有用户将都能够查看它。单击“确认发布”以继续激活该属性。您也可以稍后再发布。
  12. 您也可以通过选择重新排序来组织自定义属性。这允许您选择任何自定义属性（打开元数据属性图标 图标旁边的点）并通过拖放来重新排列其顺序。单击确认可保存更改，或取消以撤消更改。

创建计算属性

您可以创建使用 FeatureScript 来计算值的自定义属性。拥有这样的属性后，您就可以通过公司/教室/企业设置中的自定义属性使用它来计算属性。这些计算属性可以与零件类别一起使用。您定义了计算零件属性后，就可以创建另一个自定义属性，该属性使用计算零件属性为装配体聚合属性，并将该信息包含在装配体和工程图的物料清单中。

只要单位的类型不是'任何'，以下可以为装配体聚合的属性类型是： 布尔、整数、双精度和包含单位的值。

  1. 在 Onshape 设置的“属性/自定义属性”页面上（如上所述），创建与计算属性配合使用的自定义属性。

  2. 在定义的“类别”部分中，添加“零件”类别以指示将该属性应用于零件，并添加“装配体”类别以将该属性应用于装配体。

  3. 若要创建计算的零件属性，请在“计算的零件属性”部分中选中“计算零件属性”复选框。

  4. 请单击选择计算的零件属性函数，然后导航到具有您想要使用的计算属性(FeatureScript) 的文档，并在对话框中选择它。

    选择计算的零件属性函数按钮 选择计算的零件属性函数所在的位置

  5. 然后从显示的列表中选择属性。

  6. 单击创建以创建属性（或单击“取消”以在不创建属性的情况下关闭页面）。出现提示时确认“创建”操作。

请确保您已定义要用于为装配体创建聚合数据的计算零件属性（如上所述）。

  1. 通过“类别”输入框将装配体类别添加到计算零件属性中：

    将“装配体”类型添加到“类别”中

  2. 请注意，页面底部会出现一个名为“聚合装配体属性”的新区域。（这仅适用于以下类型：:  布尔、整数、双精度、列表和包含单位的值，前提是这些单位的类型不是“任何”。）

    “聚合装配体”复选框

  3. 选中该方框，将出现以下用于定义聚合数据的输入框：

    “聚合装配体属性”输入框

  4. 定义所需的装配体聚合方法以计算和显示：

    1. 包含单位的值、整数和双精度类型

      • 总和、最小值、最大值、平均值、加权总值或加权平均值

    2. 布尔类型

      • 任何 - 如果至少有一项为真，则返回 true

      • 全部 - 如果所有项都为真，则返回 true

      • 并非任何 - 如果至少有一项为真，则返回 false

      • 并非全部 - 如果所有项都为真，则返回 false

    3. 清单类型

      • 第一个 - 返回所有零件和子装配体的第一个聚合属性值。您可以在“自定义属性”页面的“列表值”部分中通过拖放来调整值的顺序。
      • 最后一个 - 返回所有零件和子装配体的最后一个聚合属性值。您可以在“自定义属性”页面的“列表值”部分中通过拖放来调整值的顺序。

  5. 选择聚合属性以计算和显示：

    1. 包含单位的值、整数、双精度和清单类型

      • 相同的属性

    2. 布尔类型

      • 相同的属性（布尔运算）

      • 非修订托管

      • 从所有物料清单中排除

  6. 在缺失值处理输入框中（不适用于清单类型），指定当某个值缺失时如何处理聚合：

    1. 跳过聚合（忽略且不聚合）

    2. 视为零（将缺失值视为零）

  7. 在错误处理输入框中，指定在错误发生时如何处理错误：

    1. 跳过聚合

    2. 将错误视为零（不适用于列表）

    3. 视作真/假（适用于布尔运算）

    4. 将错误传播到计算中

  8. 选中筛选聚合方框来筛选聚合（使用布尔属性作为筛选器时忽略它），然后选择筛选方法：

    1. 布尔运算筛选器属性 - 从“非修订托管”和“从物料清单中排除”中进行选择，或是选择自定义布尔运算特性

    2. 筛选器行为 - 从“为真时包括”和“为真时排除”中选择

  9. 单击创建以创建属性（或单击“取消”以在不创建属性的情况下关闭页面）。

使用“质量”的聚合装配体属性的示例

在名为“自定义质量”的 Feature Studio 中创建以下 FeatureScript（或类似内容）：

annotation { "Property Function Name" : "Custom mass"}
export const mass =
defineComputedPartProperty(function(context is Context, part is Query, definition is map) returns ValueWithUnits
{
const volume is ValueWithUnits = evVolume(context, { "entities" : part });
const material is Material = getProperty(context, {
"entity" : part,
"propertyType" : PropertyType.MATERIAL
});
return material.density * volume;
});

在公司设置 >  “自定义属性”页面中创建一个名为“自定义质量”的自定义属性：

“质量”的自定义属性

将自定义属性分配给“零件”类别和“装配体”类别：

将“装配体”类型添加到“类别”中

在计算零件属性下选择 FeatureScript:  随后选中该方框，单击选择计算零件属性函数：

为自定义属性选择 FeatureScript

选择聚合装配体属性的复选框，然后指定如何在物料清单中包含这些信息：

在装配体中，您可以将该属性添加到物料清单：

  1. 打开物料清单。

  2. 单击“添加列”，然后选择您在上述过程中创建的自定义属性。

  3. 该属性已添加到物料清单中：

您还可以使用 FeatureScript 来创建自定义属性。这些自定义属性也会按名称和属性 ID 显示在“自定义属性”页面上。

Onshape 元数据和属性/自定义属性只能由管理员编辑。

在“属性/自定义属性”页面上，您可以：

  • 搜索属性。使用搜索框输入属性名称或部分名称，选中该框以搜索非活动属性。

    该列表首先显示 Onshape 元数据属性，然后按字母顺序显示自定义属性。可以选择重新排序按钮按任意顺序组织自定义属性。

  • 单击“属性名称”将其打开以进行编辑。您可以根据需要对“发布状态” 为“待定”的属性进行任何更改，包括删除该属性。如果该属性已设置为“活动”，则可以将其状态设置为“非活动”并更改其显示名称，但您将无法删除该属性。具有“列表类型”的“活动”属性可以重新排序并添加其他值/显示名称。您可以将现有列表值设为非活动状态，并且可以编辑其显示名称。
  • 在任何“属性”对话框中非活动属性都不可见，但仍与对象相关联。对活动属性所做的任何其他更改都将立即可用并在保存后生效。非活动属性可以再次变为“活动”状态。

    请参见创建和激活新的属性/自定义属性以获取有关修改输入框的信息。

Onshape 元数据定义可能处于非活动状态（已弃用），但不可编辑。

您可以根据属性的不同，在 Onshape 中访问不同区域的属性和自定义属性。

右击图元（例如，零件、Part Studio、装配体、工程图等） 以访问环境菜单，然后单击 “属性”以打开“属性”对话框。如果有可访问的自定义属性，它们将在对话框中列出。

您还可以使用“文档”页面上的“高级搜索”特征访问自定义属性。展开“高级搜索”下拉菜单，然后展开“添加标准”下拉菜单：

在“高级搜索”中展开的“添加条件”下拉菜单的屏幕截图

如果有可访问的自定义属性，它们将显示在下拉菜单中（参见上图中亮显的“测试属性”）。

当使用“用户自定义”属性类型时，无法搜索到当前用户。您必须选择位于列表顶部的当前用户。

如果属性已淘汰或在激活属性后发现定义中存在错误，您可以弃用该属性。弃用某个属性会将其从所有属性对话框中移除，但会使该属性与对象保持关联，并将数据保留在数据库中。要弃用属性：

在“属性”页面上：

  1. 如有必要，搜索以查找属性。
  2. 单击要打开以进行编辑的属性名称。
  3. 选择“发布状态”的下拉列表，然后选择“非活动”。
  4. 单击“保存更改”。

非活动属性可以重新设置为活动状态。

Onshape 元数据定义可能处于非活动状态（已弃用），但不可编辑。
