孔/螺纹标注

创建孔或螺纹标注：

1. 单击 。
2. 选取作为孔特征一部分的圆，或作为外部螺纹特征一部分的螺纹。

3. 拖动以放置引出标注。

   如果选择是孔特征的一部分，则会自动应用该特征的精度、公差、拟合类别公差和轴类别公差值。若要替代这些值，请参见下面的“编辑引出标注”部分。

引线包括一个可沿水平线段移动的节点。

您可以向更多孔添加多条引线，只要孔的大小相同即可：

1. 右键单击引出标注，然后选择“添加引线”。
2. 单击另一个孔。
3. 必要时重复上述操作，根据需要向任意多个大小相同的孔添加引线。

在移动鼠标以放置引出标注时，当光标经过其他图元附近时，您会看到细细的红色虚线（如下所示，位于蓝色箭头右侧）。这些虚线是您可以将尺寸与之对齐的推断线；当您看到该线出现时，只需单击便可将尺寸与该线对齐。

在放置标注后，您可以对其进行编辑： 双击标注可打开面板：

使用面板编辑特性，如：

• 在文本之上 - 输入要显示在尺寸值上方的文本或符号。
• 前缀文本 - 输入作为尺寸值前缀显示的文本。

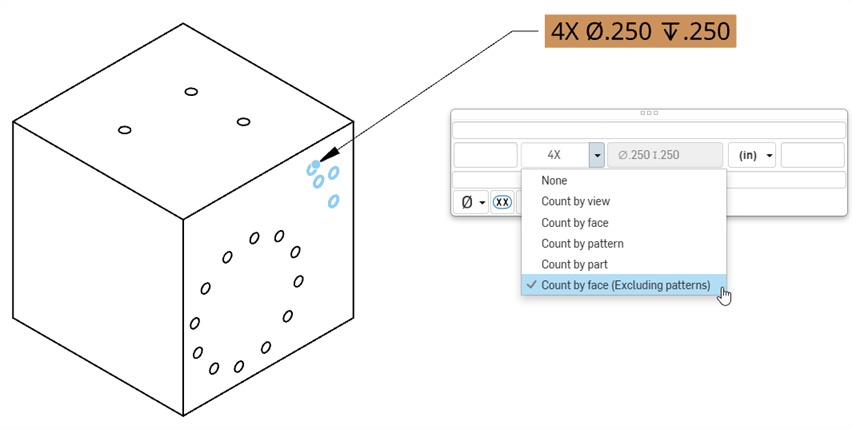

• 计数类型 - 使用下拉列表为引出标注选择计数类型：



  如果将引出标注放在作为阵列零件的孔上，则“按面计数（不包括阵列）”选项将不可用。

• 单位 - 选择您所需的单位。当前选定的单位会显示在下拉列表的标签中。
• 后缀文本 - 输入作为尺寸值后缀显示的文本。-
• 在文本之下 - 输入要显示在尺寸值下方的文本或符号。

• 符号下拉列表 - 从下拉列表中选择要插入的符号。

• 检验尺寸 - 切换选项以在尺寸周围添加或移除椭圆形框，以表明这是检验尺寸。
• 单尺寸标注或双尺寸标注选择 - 双尺寸标注可为上下排列或并排排列。
• You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:



  Use the menus to select a new precision and/or tolerance for the selected hole/thread or collection of holes created by the feature.
  • 精度 - 选择单位精度的深度（零到八个小数位）。
  • 公差 - 选择“无”、“对称”、“偏差”、“极限”、“基本”、“最小”、“最大”、“拟合”、“使用公差拟合”或“拟合”（仅限公差）。
    • 设置公差上限和下限（适用于“对称”、“偏差”或“极限”）



    • 从下拉菜单中选择“拟合类型”（适用于“拟合”、“以公差拟合”或“拟合[仅公差]”）。选择“用户定义”、“间隙”、“转换”或“干扰”。

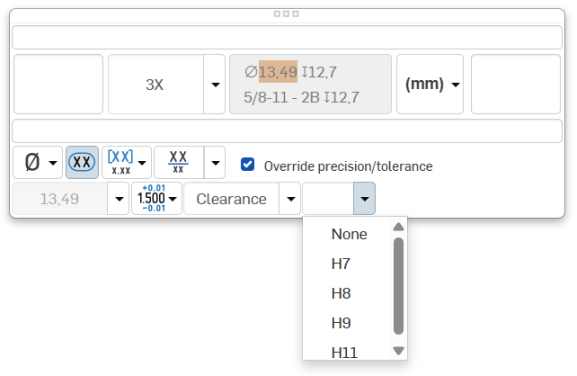

    • 从下拉菜单中选择孔类别（适用于“拟合”、“以公差拟合”或“拟合[仅公差]”）。可选择“无”或任何其他孔类别选项，这些选项会根据孔/螺纹标注的其他参数而变化。



    • 设置拟合公差单位的精度深度，从 0 到 8 位小数（适用于“以公差拟合”或“拟合[仅公差]”）



    • 设置轴类别可见性（适用于“拟合”和“使用公差拟合”选项）：
      • 默认情况下，轴拟合类别信息在工程图中的孔标注和孔表中处于隐藏状态。
      • 单击“切换轴类别可见性”按钮可在显示样式之间切换。
      • 单击“切换轴类别可见性”下拉菜单可选择显示样式。

下图显示一个 ANSI 锥形管螺纹孔工程图：

螺纹孔和锥形管螺纹孔上的螺纹在 ANSI 工程图上以虚线指示，在 ISO 工程图上会有适当的 3/4 轮廓线。下方所示的是一个 ANSI 工程图：

当零件遮挡部分螺纹时，被遮挡的螺纹不会显示，如下图所示：

对于螺纹孔，螺纹刀具从工件上拉出的表现形式是 45 度的锥形过渡，该过渡从外螺纹和内螺纹延伸到圆柱边（下图以红色勾勒轮廓）：

要显示/隐藏螺纹线：

1. 右键单击视图。
2. 选择显示/隐藏螺纹（以打开和关闭螺纹线）。

下图描绘了 3/4 英寸 ANSI 标准螺栓上的螺纹，每英寸 10 个螺纹：

通过“外部螺纹”特征应用倒角的螺栓在工程图视图中拥有代表螺纹的虚线：

通过“外部螺纹”特征应用底切的螺栓，在工程图视图中同时显示底切和螺纹虚线：

若要设置标注的样式：

1. 单击要设置样式的引出标注，然后单击页面右侧的“样式”面板图标：



2. 这会打开“样式”面板，在其中可以编辑引出标注的字体、文本高度、颜色、箭头，以及文本对正：
