Onshape 提供创建图纸草图几何图元的工具：绘制在图纸上创建的直线、圆形、圆弧和矩形等图元。
直线
快捷键：L
在工程图中创建线。
- 单击
。 - 单击以开始绘制线。
- 拖动并单击以定义后续线段。
- 按 Esc 键以结束绘制线并退出工具。
请注意，水平和竖直推断线会视情况出现：
一连串连接线中的每条线段都是单独的图元。
随着绘制，现有对象上会出现捕捉点以帮助放置线。在捕捉点出现后单击可自动连接到它。
中心点圆
快捷键：c
在您的工程图中创建一个圆，先从中心点开始。
-
单击中心点圆工具
以设置中心点。 -
再次单击以设置半径。
三点圆
通过定义圆周上的三个点，在您的工程图中创建一个圆。
-
单击三点圆工具
可设置起点。 -
单击以设置第二个点。
-
单击第三个点以设置直径。
相切圆弧
创建一条与直线末端相切的圆弧。
-
单击“相切圆弧”工具
。 - 单击直线或边创建与之相切的圆弧；这将设置圆弧的起点。
-
再次单击可设置圆弧的终点。
拐角矩形
快捷键：g
在您的工程图中以角点为起始，创建一个矩形。
-
单击“拐角矩形”工具
以开始创建一个拐角。 -
单击以在对角处结束。
中心点矩形
快捷键：r
在您的工程图中以中心点为起始，创建一个矩形。
-
单击“中心点矩形”工具
可设置中心点。 -
再次单击以设置拐角。
样条
通过多个点创建样条。
- 单击
。 - 单击以开始绘制样条。
- 单击以选择样条的其他点以适应视图。
- 双击或按 Esc 键以结束样条。
绘制时，现有对象上会出现捕捉点以帮助放置样条。在捕捉点出现后单击可自动连接到它。对于任何样条，均可以拖动点来重新塑造样条。
样条点
沿着样条添加点。
- 单击
。 - 沿样条单击以设置其他点。
- 拖动并单击以定义后续线段。
- 按 Esc 键以退出工具。
拖动样条点以修改样条。
绘制时，现有对象上会出现捕捉点以帮助放置点。在捕捉点出现后单击可自动连接到它。
草图点
向草图添加点。
- 单击
。 -
单击指定草图点位置。
-
拖动草图点以更改位置。
剖面线区域
向闭合草图轮廓区添加剖面线区域。
- 单击“剖面线区域”按钮
。系统将打开“剖面线区域”对话框：
- 使用对话框顶部的草图工具绘制闭合轮廓的草图，或者在工程图中选择闭合草图轮廓。
- 选择标准： AnSI、ISO 或常规。
- 从以下剖面线参数中选择：
- 阵列 - 剖面线材料设计
- 缩放 - 剖面线阵列的大小；自动，或以整数增量调整大小，范围为 1.0 至 10.0 倍。
- 角度 - 剖面线阵列的角度；自动，自动，或从 0.0 到 180 度，以 15 度为增量。
- 颜色 - 剖面线阵列的颜色。默认情况下，工程图特性已选中。该剖面线区域使用全局工程图颜色特性。取消选中可改用自定义颜色。
如果使用自定义颜色，则只有在（通过单击复选标记）接受剖面线区域后，该颜色才在工程图中可见。
- 单击复选标记
以接受新的剖面线区域。
在对话框底部显示剖面线区域的预览。
工程图中矩形草图轮廓的侧视图上的剖面线区域示例。
在创建影线区域时，您可能会看到一个进度条。按 ESC 键取消影线创建。
编辑剖面线区域
若要在应用剖面线区域后对其进行编辑，请选择该区域，然后右击并选择“编辑剖面线”。这将打开剖面线对话框，可以在其中进行编辑。
删除剖面线区域
若要删除剖面线区域，请选择该区域再按键盘上的 Delete 键，或者右击并从环境菜单中选择“删除”：
可以在其中应用/编辑剖面线区域的工程图视图
下表概述了可以在其中应用和编辑剖面线区域的视图：
| 查看 | 应用/编辑剖面线 |
| 已投影 | ✓ |
| 辅助 | ✓ |
| 剖面 | ✓* |
| 转正剖视 | ✓* |
| 局部剖视图 | ✓* |
| 详细信息视图 | |
| 打断 | |
| 修剪 | ✓ |
*创建视图时自动应用剖视图。
剖面线颜色亮显
使用剖面线绘制工具绘制的剖面线区域以橙色显示其剖面线颜色，该区域周围亮显为黄色（如下面左图）。
将鼠标悬停在区域边缘附近会切换亮显，使剖面线颜色为黄色，该区域（及伴随节点）周围亮显为橙色（如下面中图）。
在这两种情况下，将鼠标悬停在该区域上也会将视图的边界框亮显为黄色。
如果为剖面线区域选择了闭合轮廓，则将鼠标悬停在该区域上时，剖面线颜色为橙色，轮廓将亮显为浅蓝色（如下面右图）。
将鼠标悬停在视图中的任何其他位置（剖面线区域外）会将视图边界框亮显为橙色，使用绘图工具绘制的剖面线区域的周围区域亮显为黄色，并闭合轮廓剖面线颜色亮显为黄色（轮廓未亮显）：
修剪
快捷方式：m
将曲线修剪到第一个交点或边界几何图元处。若未找到相交点或边界几何图元，则删除整条曲线。也可通过点击点来删除点。
- 单击
。 -
单击曲线或点进行修剪。

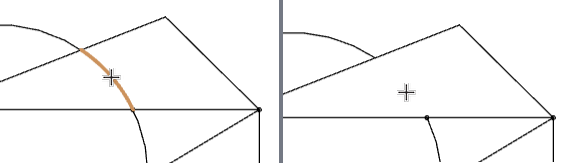

修剪圆弧段
