可用于：工程图

创建和编辑带引线的引出标注（球标）。引出标注与文档的零件元数据、物料清单表格（如果存在）和切割清单表格（如果存在）相关联。当存在物料清单或切割清单表格时，引出标注默认使用表中的序号。

如果表顺序发生变化，请使用“更新工程图”特征 更新工程图特征图标 来更新引出标注。

若要创建引出标注：

  1. 单击 球标特征图标。
    1. The Callout dialog opens.
    2. To place a callout with a leader, hover over a view (or a face in a view) to activate a snap point. Click to anchor the leader, then click to set the balloon. The leader includes a moveable node along the horizontal segment (when Border shape = None):


      单击并拖动该节点以延长或缩小引线的水平线段。

      3. You can also place callouts on centermarks, manually placed centermarks, linear dimensions, and angular dimensions.

    3. To place a callout without a leader in the white space of a drawing, simply click in the white space to set the callout.

    Callouts placed on faces are indicated by a solid circle, not an arrowhead, as shown below.



  2. Make specifications in the dialog before placing the callout in the drawing:

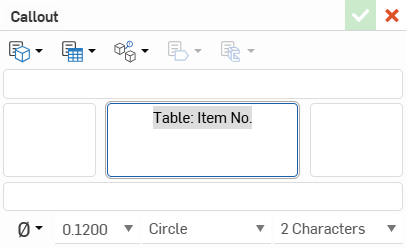

    Screenshot of the Callout feature dialog in a Drawing

    (From left to right in the dialog box):

    • Part property - Select a part property from the dropdown menu for the part to create associative links to.

    • BOM table property - Select from the fields included in your table to create associative links to that table.

    • Instance property - Select the Reference designator option from the dropdown menu to add that property to the callout.

    • 标志属性图标 Flag note property - Add a flag to an item in a note styled as a list. See Note for more information.
    • Cut list table property - Select from the fields included in your Cut list table to create associative links to that table.
    • Text fields - Enter text for above, below, and to the left and right of the callout data.
    • Insert symbol - Select a symbol from the dropdown menu to insert into the callout.
    • Text height - Select height size for the callout text.
    • Border shape - Select border shape size for the callout text.
    • Border size - Select border size for the callout text.

  3. Click 接受复选标记图标 to save your specifications and close the dialog.

    在移动鼠标以放置引出标注时，当光标经过其他图元附近时，您会看到细细的虚线。这些虚线是您可以将尺寸与之对齐的推断线；当您看到该线时，只需单击便可将尺寸与该线对齐。

    标注推断示例

    When selecting a Callout, the target (face, edge, hole) is highlighted blue:
    引出标注区域亮显

右键单击标注以打开环境菜单：

  • 编辑 - 打开“标注”对话框以编辑标注规格。
  • 复制 - 复制引出标注。
  • 添加引线 - 向引出标注添加一条引线（或再添加一条引线）。
  • 移除引线 - 从引出标注移除所有引线。
  • 组标注/从组中移除标注 - 选择多个引出标注，单击鼠标右键，然后选择“组标注”以创建可以一起移动的一组标注。您也可以将引出标注与尺寸、焊接、表面粗糙度和基准分组在一起。在组中选择一个或多个引出标注，然后选择“从组中移除标注”以从组中移除这些条目，以便可以单独移动它们。
  • 复制/粘贴 - 复制，然后粘贴复制的引出标注；多个引出标注将作为一个引出标注进行移动，直到您将一个引出标注附着到工程图中的零件上（通过引线）。
  • 移至 - 将标注符号移至工程图的其他层：边框框架、边框区域或标题块。进入另一个区域后，您可以选择（通过工程图属性的“格式”选项卡）锁定图层，以稳定图元在该图层上的位置。当标注被移至其他图层时，该图层的格式（例如颜色、线条粗细和字体）会被应用到该标注上。
  • 清除选定内容 - 从选择队列中移除所有亮显条目。
  • 缩放到合适大小 - 适当地缩放以使整个工程图都在视野内。
  • 删除 - 删除选定的图元。

要使引出标注互相对齐，请选择多个引出标注，右键单击以访问环境菜单，然后选择以下两项之一：

  • 水平对齐
  • 竖直对齐

请注意，引出标注无法锁定在其所处位置。您仍然可以单独拖动每个引出标注来进行放置，或者选择多个引出标注并再次选择对齐命令。

  1. 单击以选择引出标注或引线。在 Onshape 中选择的条目是累加的，所以您可以选择多个条目，然后执行某个命令。（使用清除选定内容这一右键单击命令可从队列中移除所有选定条目。）
  2. 按 Delete 键。

删除带有附加引出标注的尺寸同时会删除该引出标注。

您可以对视图、其他引出标注、尺寸、焊接、表面粗糙度或基准的引出标注进行分组。然后，如果需要，您可以将它们作为一个组进行移动。

对现有引出标注分组：

  1. 单击以选择引出标注。
  2. 将引出标注拖动到现有引出标注、尺寸、焊接、表面粗糙度或基准。当图元亮显时，松开鼠标以停止拖动。

    引出标注随尺寸进行分组

通过尺寸分组的引出标注。

在创建期间对引出标注分组：

  1. “引出标注”对话框打开后，在该对话框中做出必要的更改。
  2. 在工程图区域中放置引出标注时，单击要对其分组的引出标注或尺寸、焊接、表面粗糙度或基准。

若要将引出标注分组到视图，请执行以下操作：

如果引出标注连接到视图图元（边、孔），则会将其与视图分组。如果引出标注未连接，则可以将其分组到视图。一个引出标注只能连接到一个视图；但是，您可以将多个引出标注分组到同一个视图。

  1. 确保在工程图中创建视图和未连接的引出标注。

  2. 选择要分组的引出标注和视图。

  3. 右键单击引出标注或视图，然后从环境菜单中选择“组”。

    在工程图中选择视图和未连接的引出标注，组将在环境菜单中亮显

若要从组中移除引出标注或视图，请右键单击其中一个标注或视图，然后选择从组中移除。

若要移动引出标注组，请执行以下操作：

单击第二个图元并将其拖动到新位置。或者，单击引出标注以将其选中。然后，单击夹点外部的任何位置（如下面的光标所示）将图元一起移动到新位置。

引出标注夹点

  • 移动视图会将视图和分组到该视图的所有引出标注一起移动。

  • 移动分组的引出标注不会移动分组视图。

  • 如果选择了多个注释和引出标注，则使用 Shift+拖动来仅更改一个选定图元相对于其他分组图元的位置。使用 Shift+拖动时，夹点会被忽略。如果视图包含在选择中，则 Shift 不起作用。

当您在绘图中使用 BOM 时（插入 BOM）气球工具会根据您在绘图中插入的 BOM 中的数据进行调整以在气球中创建自动标识符。

在物料清单插入到工程图的情况下：

  1. Click 球标特征图标.
  2. 单击引线的起点。
  3. 单击引线的终点。
  4. 对话框随即打开，以进一步输入详细信息：

    将引出标注（球标）用于物料清单的第四步

  5. 使用顶部的图标下拉菜单指定从表格中的哪些属性提取球标标识符：
    • 物料清单属性图标 - Select from a list of all Part properties
    • 物料清单表格属性图标 - 从物料清单表格（如果存在）中所有列的列表中进行选择
    • - 从切割清单表格（如果存在）中所有列的列表中进行选择
  6. 在球标标识符的上方、下方、右侧和左侧提供其他详细信息（可选）。
  7. 选择文本的磅值、球标的形状以及您希望球标的宽度占用多少个字符。
  8. Click 接受复选标记图标 to save your specifications.
  1. 右键单击引线，然后单击“添加节点”：

工程图中环境菜单中亮显的“添加节点”的屏幕截图

节点将显示在引线上。要添加另一个节点，请在引线上单击鼠标右键，然后再次选择“添加节点”。

  1. 要从引线上移除节点，请右键单击相应的节点，然后选择“移除节点”。
  2. 您也可以通过右键单击节点并选择“添加引线”来向节点添加引线。这样将添加一条引线，这条引线从该节点开始，在您单击“下一个”的任意位置结束。

  1. 单击要设置样式的引出标注，然后单击页面右侧的“样式”面板图标：

    工程图样式面板图标

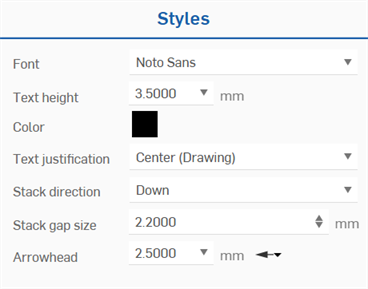

  2. 编辑引出标注字体、文本高度、颜色、文本对正、堆叠方向、堆叠间隙尺寸和箭头。请参见“样式”了解更多信息。

    引出标注样式面板

  • 选择引出标注时，目标（面、边、孔）以蓝色亮显：

    引出标注区域亮显

  • 如果将引出标注与其他注释组合在一起，并且选择了该引出标注，则分组的注释将以黄色亮显（如以下示例中的注释所示）：

    分组注释亮显

仅适用于带有相关物料清单表格的装配体。

要将装配体工程图的引出标注与关联的物料清单表格整齐地堆叠在一起，请执行以下操作：

  1. 右键单击现有引出标注，然后选择“添加堆叠引出标注”。

  2. 将焦点置于“堆叠引出标注”对话框的“堆叠实例”输入框中，单击工程图中的一个实例。该实例将添加到对话框的列表中，新的引出标注堆叠在原始引出标注旁边。

    “使用堆叠引出标注绘制工程图”对话框打开。箭头指向工程图中单击的实例、对话框列表中的实例以及堆叠引出标注。

  3. 要从物料清单表格中选择实例而非工程图，请执行以下操作：
    1. 单击“从物料清单添加实例”。出现黄色横幅。

    2. 在显示黄色横幅的情况下，从物料清单表格的第一列中单击要添加的实例。新实例显示在对话框列表中，新的引出标注堆叠显示。

      “使用堆叠引出标注绘制工程图”对话框和“选择物料清单实例”。箭头指向横幅“完成”按钮、新引出标注、物料清单表格中单击的项目以及对话框列表中的实例。

    3. 在黄色横幅中单击“完成”。
  4. 单击绿色复选标记关闭对话框。

    带有物料清单特性的引出标注上的 RMB。在菜单中选择“添加堆叠引出标注”。

堆叠引出标注可以像任何其他分组引出标注一样通过拖动进行分组。
