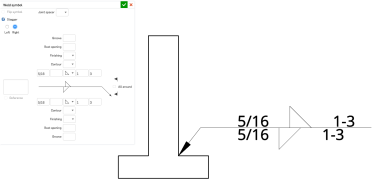

도면에 용접 기호를 배치합니다. 용접 표준은 기본적으로 도면에 지정된 표준으로 설정됩니다. 용접 표준을 변경하려면 페이지 오른쪽에 있는 도면의 속성 플라이아웃에 액세스합니다.

단계

1. 을 클릭합니다.

   도면의 표준(ISO 또는 ANSI)은 표시되는 대화상자 버전을 결정합니다.

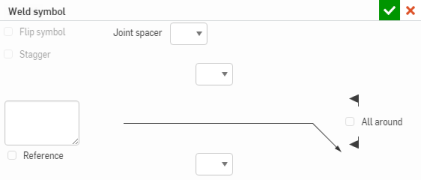

2. 대화상자에서 필드를 사용해 용접 심볼을 설명합니다.



3. 조인트 스페이서(수반되는 기본값 포함) 또는 조인트 유형을 선택하고 옵션을 지정합니다.
   1. 조인트 스페이서 유형:
      • 이중 V자형 홈
      • 이중 베벨 홈
      • 이중 U자형 홈
      • 이중 J자형 홈
      • 이중 플레어 V자형
      • 이중 플레어 베벨
   2. 조인트 유형:
      • 정사각형 홈
      • V자 홈
      • U자형 홈
      • J자형 홈
      • 베벨 홈
      • 단일 베벨 버트 광범위한 루트
      • V자형 플레어 홈
      • 베벨 플레어 홈
      • 비드 조인트
      • 필렛 조인트
      • 플러그 또는 슬롯 조인트
      • 심 조인트
      • 스팟 조인트
      • 심 중앙 조인트
      • 스팟 중앙 조인트
4. 도면 안을 클릭하여 선 또는 꼭지점에 용접 심볼과 용접 설명을 배치합니다.
5. 지그재그형 용접을 나타내려면 지그재그형을 선택합니다(대치형 옵션을 선택하거나 상하 조인트가 같을 때 모든 ANSI 및 ISO 조인트에 사용 가능).



6. 대칭형 용접을 나타내려면 대칭형을 선택합니다. 이 옵션은 모든 ANSI 및 ISO 조인트 유형 뿐 아니라 ANSI 조인트 스페이서에 사용할 수 있습니다.

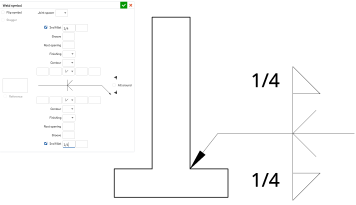

7. 선택적으로 이차 필렛을 선택해서 기호에 왼쪽 수직선이 있는 필렛을 나타낼 수 있습니다. 이 옵션은 특정 ANSI 및 ISO 조인트에 사용할 수 있습니다.
8. 기준을 선택하여 텍스트 상자를 활성화하고 노트를 입력합니다.
9. 용접이 전체 조인트를 둘러싸야 함을 나타내려면 '둘레'를 선택합니다.
10. 수행할 작업을 나타내려면 필드에서 '플래그'를 선택합니다.
11. 도면 안을 클릭하여 용접 기호를 배치합니다.

    또 다른 지시선을 추가하려면, 지시선을 마우스 오른쪽 버튼으로 클릭하고 "지시선 추가"를 선택합니다. 추가 지시선을 클릭해서 배치합니다. 지시선을 더 추가하려면 작업을 반복하십시오.

12. 끝나면 을 클릭합니다(또는 취소하려면 클릭).

점이 표시된 후에는 직접 클릭할 필요가 없습니다. 마우스를 이동해 용접 기호를 배치하는 동안 커서가 다른 요소 근처를 통과할 때 얇은 파선이 나타납니다. 이들 선은 용접 기호를 정렬할 수 있는 추론 선에 해당합니다. 선이 나타난 것을 확인했을 때 클릭하면 용접 기호가 해당 선에 맞춰집니다.

지시선 노드 추가/제거

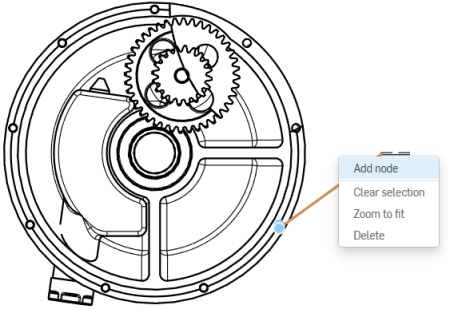

1. 지시선을 마우스 오른쪽 버튼으로 클릭하고 노드 추가를 클릭합니다.

노드가 지시선에 나타납니다. 다른 노드를 추가하려면 지시선을 마우스 오른쪽 버튼으로 클릭하고 노드 추가를 다시 선택하십시오.

2. 지시선에서 노드를 제거하려면 노드를 마우스 오른쪽 버튼으로 클릭하고 노드 제거를 클릭합니다.
3. 또한 노드를 마우스 오른쪽 버튼으로 클릭하고 지시선 추가를 선택해서 노드에 지시선을 추가할 수도 있습니다. 이렇게 하면 해당 노드를 시작에서부터 다음을 클릭한 지점까지 지시선이 추가됩니다.

용접 기호 스타일링

용접 기호를 스타일링하려면:

1. 스타일링하려는 용접 기호를 클릭한 다음, 페이지의 오른쪽에서 스타일 패널 아이콘을 클릭합니다.



2. 용접 기호의 글꼴, 텍스트 높이, 컬러 및 화살표 머리를 편집할 수 있는 스타일 패널이 열립니다.

팁

• 용접을 설명선과 그룹으로 묶을 수 있습니다. 자세한 내용은 설명선(풍선)을 참조하십시오.

---
