변수 테이블(Part Studio)

변수 테이블을 통해 현재 Part Studio 또는 어셈블리에서 변수 정보를 생성하고, 보고, 편집할 수 있습니다. 변수 테이블은 구성 패널, 모양 패널, 사용자 지정 테이블이 있는 그래픽 영역의 오른쪽에 있습니다.

변수 테이블을 사용하여 변수를 생성하고, 해당 변수가 피처에 사용된 경우라도 변수 값을 변경할 수 있습니다.

어셈블리 탭에서 변수 테이블 사용에 대한 자세한 내용은 변수 테이블(어셈블리)을 참조하십시오.

변수 테이블 사용

변수 테이블 아이콘은 그래픽 영역의 오른쪽에 있습니다.

그래픽 영역의 오른쪽에 있는 을 클릭합니다(뷰 큐브 아래).
1. 변수 테이블을 입력할 준비가 된 상태로 변수 테이블 패널이 열립니다.
(옵션) 패널 하단의 드롭다운에서 Variable Studio 생성을 선택하여 새로운 Variable Studio를 만들거나 Variable Studio 삽입을 선택하여 이 통합문서 또는 다른 통합문서의 기존 Variable Studio를 삽입합니다.

다른 통합문서에서 삽입된 Variable Studio는 해당 통합문서에 대한 참조를 생성하고, 삽입된 테이블에서 읽기 전용입니다.

다른 통합문서에서 변수 테이블 또는 변수를 삽입할 경우, 나머지 통합문서에 해당 변수를 포함하는 버전이 있어야 합니다. 버전이 존재하지 않을 경우, 계속하기 전에 버전을 생성하라는 메시지가 표시됩니다.
이름 필드에 변수의 이름을 입력하고 Enter(또는 Tab)를 누릅니다. 변수 이름은 피쳐스크립트 식별자여야 합니다. 공백 없이, 문자 또는 밑줄 다음에 영숫자 또는 밑줄을 사용합니다.

변수 유형 및 값이 나타납니다(필요하면 이름 셀 안을 클릭하여 이름을 변경)
유형을 선택하고 값을 입력합니다. 또는 (선택적으로) 설명을 입력할 수 있습니다.
필요에 따라 작업을 반복하여 필요한 모든 변수를 생성합니다.

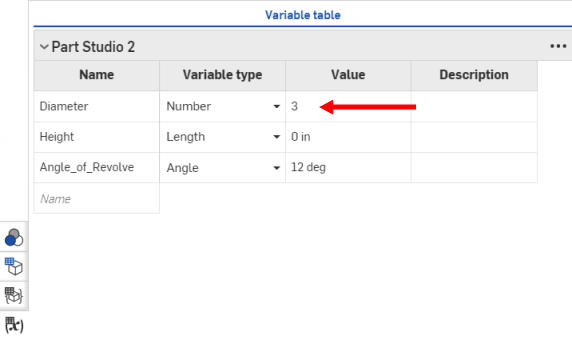

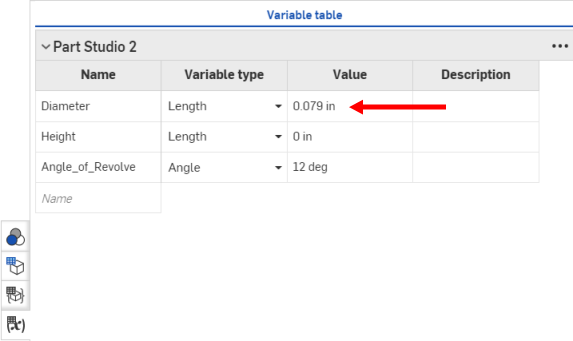

또한 변수를 편집하여 변수 유형과 값을 변경할 수 있습니다.

또 다른 변수를 추가하려면 “새 변수 이름”으로 표시된 필드에 이름을 입력하고, 필요한 유형과 값을 제공하십시오.

테이블 상단 오른쪽에 있는 점 세 개를 클릭하여 다음 옵션에 액세스할 수 있습니다(옵션은 Variable Studio 또는 변수가 생성되었거나 삽입되었는지, 이 통합문서 또는 다른 통합문서에서 참조되었는지 여부에 따라 다름).

변수 테이블 옵션에 액세스하기 위한 점 세 개

테이블 복사 - 테이블을 클립보드로 복사합니다. Onshape 이외의 스프레드시트 프로그램에 데이터를 붙여넣고 편집한 다음, 해당 데이터를 스프레드시트에서 클립보드로 복사합니다. 데이터를 클립보드에서 다시 변수 테이블 셀 또는 행으로 붙여 넣습니다.

헤더 행은 읽기 전용입니다. 테이블 복사 명령은 해당 항목을 클립보드로 복사하지만,클립보드에서 데이터를 붙여 넣을 수는 없습니다.

Variable Studio [x](으)로 전환 - 현재 테이블의 관련 Variable Studio 탭을 엽니다.
연결된 통합문서 열기 - 기준 Variable Studio를 포함하는 통합문서를 엽니다.
연결된 통합문서 업데이트 - 동일한 통합문서 내의 다른 버전 또는 다른 통합문서로 Variable Studio 참조를 변경하기 위해 참조 관리자를 엽니다.
위/아래로 이동 - 테이블을 패널의 이전 테이블 위로 또는 패널의 다음 테이블 아래로 각각 이동합니다.
참조 편집 - 다른 Variable Studio를 참조로 선택할 수 있는 Variable Studio 업데이트 대화상자를 엽니다.
참조 제거 - Variable Studio 참조가 제거됩니다. 테이블이 삭제되고 패널에서 제거됩니다.

변수의 컨텍스트 메뉴에 액세스하려면 변수 테이블 셀을 마우스 오른쪽 버튼으로 클릭합니다

Part Studio 변수 테이블 컨텍스트 메뉴

피처 리스트 필터링 - 피처 리스트에서 특정 변수를 찾습니다(변수가 작용하는 모든 피처). 피처 리스트에 선택한 변수와 해당 변수의 영향을 받는 모든 피처가 표시됩니다.
삭제 - 변수를 삭제하고 테이블에서 제거합니다.
위/아래로 이동 - 변수 행을 한 행씩 위 또는 아래로 새 위치로 이동합니다.

변수 피처를 사용하여 변수를 생성할 경우, 변수가 유효한 이름을 가진 피쳐스크립트 식별자가 아니면 변수 테이블에 나타나지 않습니다. 공백 없이, 문자 또는 밑줄 다음에 영숫자 또는 밑줄을 사용합니다.
변수 테이블에 있는 특정 변수와 관련된 피처의 위치를 찾으려면 테이블에서 변수 위로 마우스를 가져갑니다. 변수 피처와 해당 변수를 사용하는 모든 피처가 피처 리스트에서 강조 표시됩니다.
동일한 변수 테이블에 정의된 변수는 이름이 고유해야 합니다. 테이블에서 다른 변수와 같은 이름을 가진 변수를 만들려고 하면 작업이 취소되고 변수를 덮어쓸 수 없음을 알리는 메시지가 나타납니다.
같은 이름을 가진 변수가 패널에서 서로 다른 두 테이블에 존재할 경우, 마지막 테이블의 변수가 우선 적용되며, 위의 테이블에 있는 변수가 재지정됩니다. 재지정 아이콘이 위 테이블의 변수 이름 옆에 나타납니다.
피처 목록에서 테이블의 변수와 같은 이름을 가진 변수를 생성하면 테이블의 변수가 재지정됩니다. 테이블 변수에 재지정 아이콘이 나타납니다.
변수 테이블에서 변수 이름을 변경하면 해당 변수를 참조하는 모든 기능이 업데이트되어 변경 사항을 반영합니다.
