임시 보조선 타원을 배치한 다음, 보조선 타원 모서리를 따라 두 개 점을 배치해서 타원형 호를 스케치합니다.

단계

1. 스케치 툴바에서 타원형 호 스케치 도구 를 클릭합니다.
2. 클릭해서 보조선 타원의 중심점을 배치합니다.

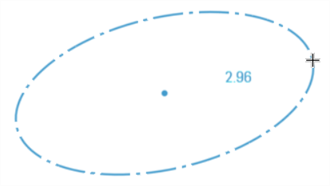

3. 바깥쪽으로 드래그하고 클릭해서 보조선 타원의 일차 축 반경을 배치합니다. 이렇게 하면 중심점에서부터 같은 거리에 축 지름이 설정됩니다.

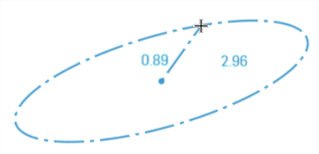

4. 드래그해서 보조선 타원의 이차 축 반경을 조정한 다음, 원하는 위치를 클릭하여 타원 호의 시작점을 배치합니다.

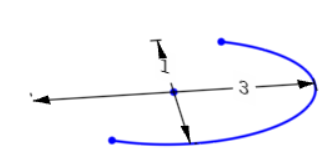

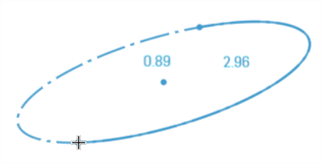

5. 보조선 타원의 모서리를 따라 드래그합니다(아래의 첫 번째 이미지 참조). 클릭해서 타원형 호의 끝점을 배치합니다(아래의 두 번째 이미지 참조). 보조선 타원이 제거(삭제)되고 타원형 호가 생성됩니다.



6. 또는 타원형 호가 생성되고 바로, 일차 축 지름의 숫자 값을 입력하고 Enter 키를 누른 다음, 이차 축 지름의 숫자 값을 입력하고 Enter 키를 누릅니다. 이렇게 하면 치수 도구를 사용할 필요 없이 호의 치수가 정해집니다.



팁

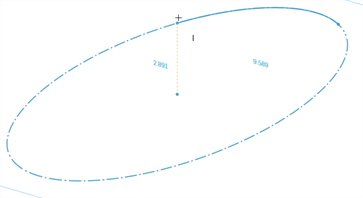

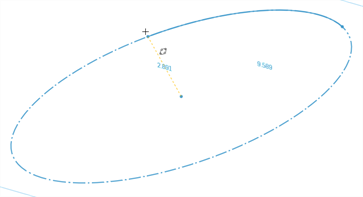

• 호 시작점 및 끝점을 보조선 타원의 장축 또는 단축 점이나 사분면 점에 맞출 수 있습니다. 호를 제작하는 동안 마우스를 축 또는 사분면 점 위로 가져가고 노란색 구속 제한 선이 나타날 때까지 클릭하면 됩니다.



축은 장축 또는 단축이 될 수 있고, 더 넓게 작도된 축이 장축이고 더 작게 작도된 축이 단축입니다.

---
