중심점 호

동영상 예

동영상 트랜스크립트

중심점 호 스케치 도구는 중심, 시작점 및 끝점을 정의해서 호를 생성합니다.

피처 툴바에서 스케치 피처를 클릭하여 새로운 스케치를 작성합니다. 그래픽 영역에서 면을 선택합니다.

스케치 툴바에서 중심점 호 스케치 도구를 클릭합니다. 호의 중심을 클릭해서 설정합니다. 호의 시작점을 클릭하여 호 반경을 설정합니다. 호의 끝점을 클릭합니다. 선택적으로 호가 생성되고 바로 반경의 수치 값을 입력하고 키보드에서 Enter 키를 눌러 호의 치수를 지정할 수 있습니다.

접 원호를 만들기 위해서 접 원호 스케치 도구를 사용할 수 있습니다. 또는 중심점 호 스케치 도구를 사용할 수도 있습니다. 이 예에서는 직사각형의 한 변을 따라 접원 호가 만들어집니다. 스케치 툴바에서 중심점 호 스케치 도구를 선택합니다. 중심점 구속 제한 상자가 보일 때까지 직사각형의 모서리 위로 마우스를 가져갑니다. 클릭해서 호의 중심을 설정합니다. 구속 제한 상자가 보일 때까지 직사각형 모서리 코너 위로 마우스를 가져갑니다. 클릭해서 호 시작점을 설정합니다. 구속 제한 상자가 보일 때까지 직사각형에서 반대쪽 코너 위로 마우스를 가져가 클릭해서 호의 끝을 만듭니다.

단계

1. 을 클릭하십시오.
2. 스케치 요소에서 중심점을 클릭합니다.

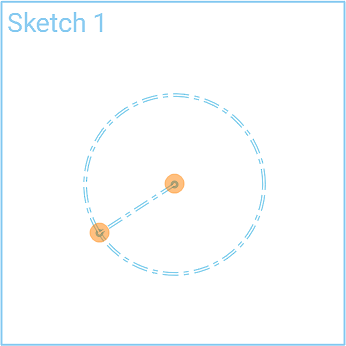

3. 시작점을 클릭합니다.

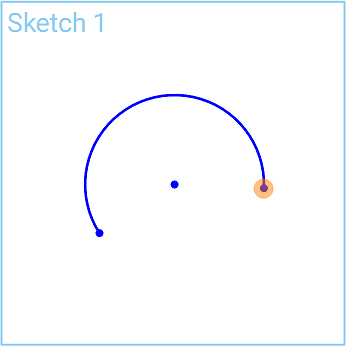

4. 끝점을 클릭합니다.
5. 또는 호가 생성되고 바로, 반경의 숫자 값을 입력하고(또는 “=#”를 입력해서 변수를 입력) Enter 키를 누릅니다. 이렇게 하면 치수 도구를 사용할 필요 없이 호의 치수가 정해집니다.

중심점, 시작점 및 끝점을 정의하여 호를 스케치합니다.

단계

1. 을 탭하여 호의 시작점(중심점)을 설정합니다.
2. 호의 한쪽 끝점을 설정하려면, 다시 을 탭하거나 터치하고 드래그한 다음 놓습니다.
3. 호의 다른쪽 끝점을 설정하려면, 다시 을 탭하거나 터치하고 드래그한 다음 놓습니다.

중심점, 시작점 및 끝점을 정의하여 호를 스케치합니다.

단계

1. 을 탭하여 호의 시작점(중심점)을 설정합니다.
2. 호의 한쪽 끝점을 설정하려면, 다시 을 탭하거나 터치하고 드래그한 다음 놓습니다.
3. 호의 다른쪽 끝점을 설정하려면, 다시 을 탭하거나 터치하고 드래그한 다음 놓습니다.
