선형 스케치 패턴

단계

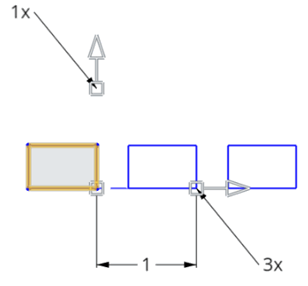

1. 패턴화할 스케치 요소 또는 요소를 선택한 다음 을 클릭합니다. 처음 생성된 패턴은 다음과 같습니다.



2. 스케치 패턴 편집 도구를 사용하여 패턴을 조정합니다.



   	두 번 클릭하여 패턴의 부품 수를 입력합니다.
   	클릭하고 드래그하여 열린 패턴의 각도를 지정합니다. 부품 수가 변경되어도 패턴은 열린 상태로 유지됩니다.
   	열린 패턴의 각도 값을 입력하려면 두 번 클릭합니다(화살표 아이콘을 클릭한 후 표시됨).
   	요소 간의 거리를 지정하려면 두 번 클릭합니다.

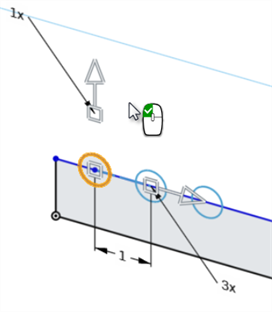

3. 마우스를 화이트 스페이스로 이동하면 아이콘이 녹색 버튼을 포함한 마우스로 바뀝니다. 클릭해서 수락하고 스케치 패턴을 설정합니다.

패턴 편집

1. 피처 리스트에서 스케치를 두 번 클릭하여 스케치 편집 모드로 전환합니다.

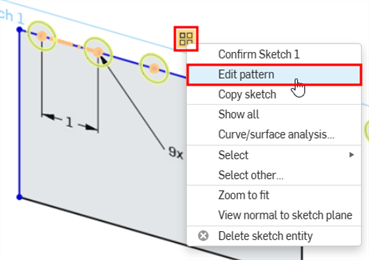

2. 패턴의 부품 위에 마우스를 놓고 나타나는 패턴 아이콘을 마우스 오른쪽 버튼으로 클릭합니다.


3. 패턴 편집을 클릭합니다.



4. 필요에 따라 패턴을 조정합니다.

5. 스케치 대화상자의 녹색 체크 표시를 클릭하여 변경 사항을 확인합니다.

팁

• 원형 패턴은 기본적으로 닫힌 패턴(360 ^o)으로 설정됩니다. 매니퓰레이터(화살촉)를 클릭하고 드래그하여 각도 값을 변경하고 열린 패턴을 만듭니다.
• 원형 패턴은 처음에 원점에 대해 생성됩니다(단, 원점에 구속되지는 않음). 패턴을 재배치하고 크기를 조정하려면 중심 아이콘을 클릭해서 드래그합니다.
• 패턴의 무결성에 영향을 주지 않고 패턴에 포함된 모든 스케치 요소를 삭제할 수 있습니다. 스케치 요소 발생 수를 변경해도 삭제된 요소가 복구되지 않고, 해당 요소의 공간이 빈 상태로 남아 있습니다.

선형 스케치 패턴에 대한 자세한 내용은 선형 스케치 패턴 을 참조하십시오.

팁

• 패턴의 무결성에 영향을 주지 않고 패턴에 포함된 모든 스케치 요소를 삭제할 수 있습니다. 스케치 요소 발생 수를 변경해도 삭제된 요소가 복구되지 않고, 해당 요소의 공간이 빈 상태로 남아 있습니다.

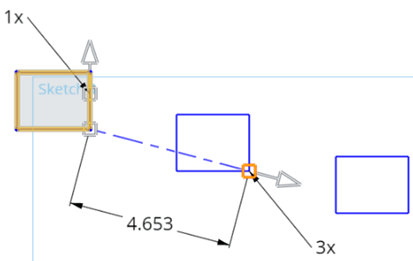

• 선형 스케치 패턴에서 화살표 매니퓰레이터의 베이스를 드래그하여 패턴을 비스듬히 배치합니다.

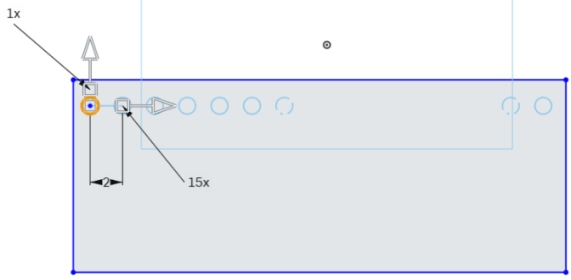

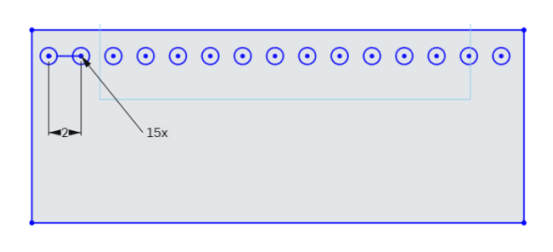

• 열 개 이상의 패턴 요소를 만들 때, 미리보기 생성으로 인해 성능 저하가 일어나지 않도록 시스템에서는 처음 10개까지만 보여줍니다.





자세한 내용은 원형 스케치 패턴을 참조하십시오.

한 방향 또는 두 방향으로 균일하게 여러 스케치 요소 파트를 생성합니다.

단계

1. 선형 스케치 패턴 도구를 탭합니다.
2. 탭하여 패턴 작업을 할 스케치(들)을 선택합니다.

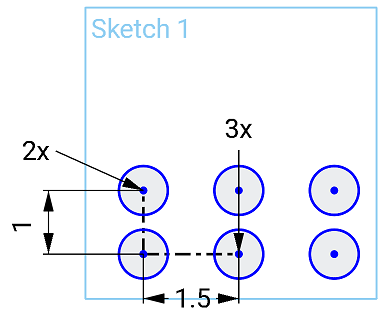

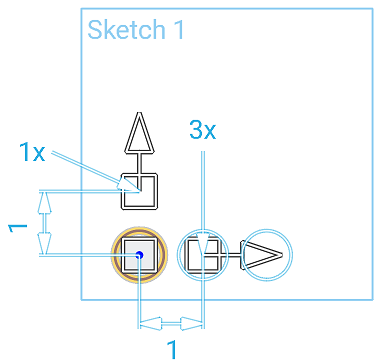

   최초 패턴이 생성됩니다. 패턴이 적용된 스케치 요소들 사이의 거리는 숫자로 표시됩니다. 스케치 요소 파트의 수는 “숫자X”로 표시됩니다.

3. 거리 또는 파트 값을 두 번 탭하여 이를 편집합니다.

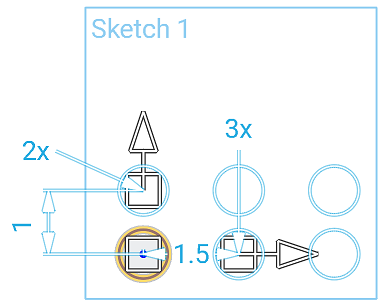

4. 정사각형 매니퓰레이터를 터치하고 드래그하여 파트의 해당 행의 축을 조정합니다.
5. 화살표 매니퓰레이터를 터치하고 드래그하여 요소들 간의 거리를 조정합니다.
6. 두 번 탭하여 선형 스케치 패턴 편집을 마칩니다.

팁

• 패턴의 무결성에 영향을 주지 않고 패턴에 포함된 모든 스케치 요소를 삭제할 수 있습니다. 스케치 요소 발생 수를 변경해도 삭제된 요소가 복구되지 않고, 해당 요소의 공간이 빈 상태로 남아 있습니다.
• 열 개 이상의 패턴 요소를 생성할 때, 미리보기 생성으로 인해 성능 저하가 일어나지 않도록 시스템에서는 처음 10개까지만 보여줍니다.

원형 스케치 패턴에 대한 자세한 내용은 원형 스케치 패턴.

한 방향 또는 두 방향으로 균일하게 여러 스케치 요소 파트를 생성합니다.

단계

1. 선형 스케치 패턴 도구를 탭합니다.
2. 탭하여 패턴 작업을 할 스케치(들)을 선택합니다.

   최초 패턴이 생성됩니다. 패턴이 적용된 스케치 요소들 사이의 거리는 숫자로 표시됩니다. 스케치 요소 파트의 수는 “숫자X”로 표시됩니다.

3. 거리 또는 파트 값을 두 번 탭하여 이를 편집합니다.
4. 정사각형 매니퓰레이터를 터치하고 드래그하여 파트의 해당 행의 축을 조정합니다.
5. 화살표 매니퓰레이터를 터치하고 드래그하여 요소들 간의 거리를 조정합니다.
6. 두 번 탭하여 선형 스케치 패턴 편집을 마칩니다.

팁

• 패턴의 무결성에 영향을 주지 않고 패턴에 포함된 모든 스케치 요소를 삭제할 수 있습니다. 스케치 요소 발생 수를 변경해도 삭제된 요소가 복구되지 않고, 해당 요소의 공간이 빈 상태로 남아 있습니다.
• 열 개 이상의 패턴 요소를 생성할 때, 미리보기 생성으로 인해 성능 저하가 일어나지 않도록 시스템에서는 처음 10개까지만 보여줍니다.

원형 스케치 패턴에 대한 자세한 내용은 원형 스케치 패턴.
