중심점 원
원 스케치 센터 포인트 서클 중심점부터 시작합니다.
중심점 원: 데스크톱
단축키: c
동영상 예
동영상 트랜스크립트

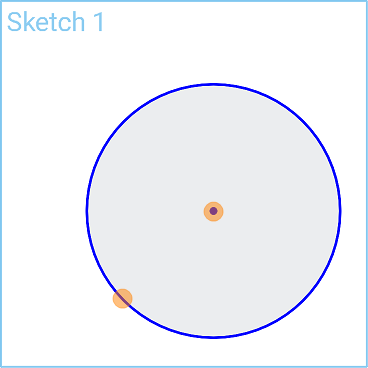

중심점 원 스케치 도구를 이용하면 중심점을 시작으로 원을 스케치할 수 있습니다.
피처 툴바에서 스케치 피처를 클릭하여 새로운 스케치를 작성합니다. 그래픽 영역에서 면을 선택합니다.
스케치 툴바에서 중심점 원 스케치 도구를 선택합니다. 중심점을 클릭해서 설정하고 다시 클릭해서 반경을 설정합니다. 또는 중심점을 클릭하고 드래그해서 설정한 다음, 손을 떼서 반경을 설정합니다. 선택적으로 원이 생성된 후 바로 지름의 수치 값을 입력하고 키보드에서 Enter 키를 눌러 원의 치수를 정할 수 있습니다.
단계
- 중심점 원 아이콘(
)을 클릭합니다. - 중심점을 클릭해서 설정합니다.
- 두 번째 점을 클릭하여 반경을 설정합니다.
또는:
- 중심점 원 아이콘()을 클릭합니다.
- 중심점을 클릭하고 드래그해서 설정한 다음, 손을 떼서 반경을 설정합니다.
또는 원이 생성되고 바로, 지름의 숫자 값을 입력하고(또는 “=#”를 입력해서 변수를 입력) Enter 키를 누릅니다. 이렇게 하면 치수 도구를 사용할 필요 없이 원의 치수가 정해집니다.
형상의 스케치를 이미 작성한 후 치수 필드에 변수를 입력할 때는 등호(=)가 필요하지 않습니다. “#”를 입력하여 변수를 입력합니다.
