챔퍼(스케치)

1. 스케치를 연 상태에서 을 클릭합니다.

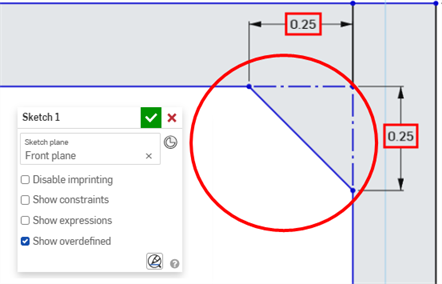

2. 꼭지점 하나 또는 두 모서리를 선택합니다.



3. 거리 필드 중 하나를 클릭하고 값을 입력합니다. Onshape의 기본 각도는 45도입니다. 필요한 경우 다른 거리 필드를 클릭하고 값을 입력합니다.
4. 스케치 대화상자에서 녹색 체크마크를 클릭합니다.

같은 크기의 챔퍼를 두 개 이상 적용하려면,

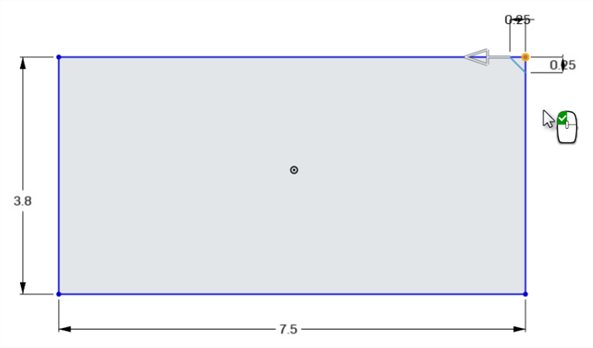

1. 챔퍼를 추가할 첫 번째 모서리 또는 꼭지점을 선택합니다.

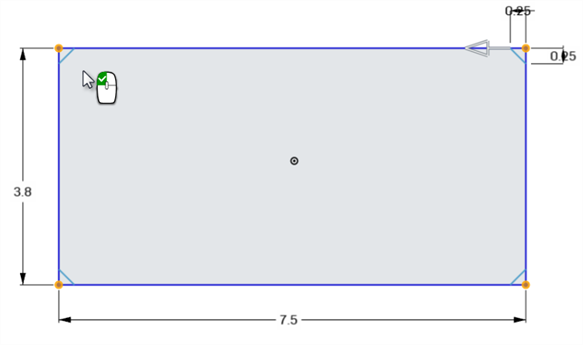

2. 챔퍼를 적용할 추가 모서리 또는 꼭지점을 선택합니다.

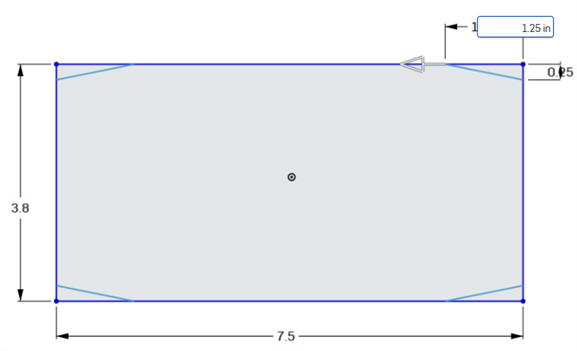

3. 첫 번째 선택 항목의 치수를 편집합니다. 선택한 모든 치수가 새 값에 맞게 업데이트됩니다.



• 챔퍼가 너무 커서 선택할 수 없는 경우 빨간색으로 표시됩니다.



• 챔퍼 형상을 생성할 수 없는 경우 노란색 경고 막대가 나타납니다.



• 매니퓰레이터를 드래그하여 챔퍼의 크기를 조정합니다.



선

1. 을 클릭하십시오.
2. 첫 번째 줄을 클릭하면 줄이 노란색으로 강조 표시됩니다.
3. 두 번째 줄을 클릭하면 선이 노란색으로 강조 표시됩니다.
4. 첫 번째 값을 클릭하고 숫자를 입력한 다음 Enter 키를 누릅니다.
5. 두 번째 값을 클릭하고 숫자를 입력한 다음 Enter 키를 누릅니다.

꼭지점

1. 을 클릭하십시오.
2. 꼭지점을 클릭합니다.
3. 첫 번째 값을 클릭하고 숫자를 입력한 다음 Enter 키를 누릅니다.
4. 두 번째 값을 클릭하고 숫자를 입력한 다음 Enter 키를 누릅니다.
