접원호
선의 끝에서 호를 스케치합니다.
접원호: 데스크톱
동영상 예
동영상 트랜스크립트

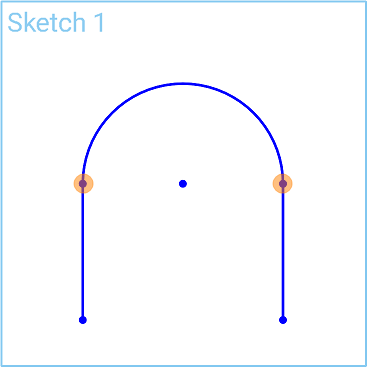

접 원호 스케치 도구를 이용하면 선의 끝에 호를 스케치할 수 있습니다.
스케치 내에서 선 도구를 선택하고 그래픽 영역에서 선을 생성합니다.스케치 툴바에서 탄젠트 아크 스케치 도구를 선택합니다.호를 시작하려는 선의 끝점을 클릭하고 다른 위치를 클릭하여 호의 끝을 설정합니다.선의 끝에서 호를 클릭하고 드래그한 다음 마우스를 놓아 호의 끝을 설정할 수도 있습니다.
선택적으로 호를 작성한 직후 반지름에 숫자 값을 입력하고 키보드에서 Enter 키를 눌러 호의 치수를 기입할 수 있습니다.
스케치하는 동안 선과 접선 호 사이를 전환하려면 선 스케치 도구 아이콘을 클릭하고 선의 첫 번째 점을 클릭합니다.선의 두 번째 점을 클릭하여 첫 번째 선 세그먼트를 만듭니다. Shift+A를 클릭하여 선에서 접선 호 스케치 도구로 전환하거나 선 아이콘이 접선 호 아이콘으로 전환될 때까지 커서를 끝점 근처로 이동하십시오.그런 다음 다른 위치를 클릭하여 탄젠트 호의 끝점을 설정합니다.
단계
-
을 클릭하십시오. - 클릭해서 시작하십시오.
- 클릭해서 끝냅니다.
또는 클릭해서 드래그하여 시작한 다음, 손을 떼서 끝냅니다.
선을 먼저 스케치하기 시작할 때 선 및 접 원호 스케치 도구를 사용해 전환할 수 있습니다. 자세한 내용은 선 및 접 원호 스케치 도구 간 전환을 참조하십시오.
또는 호가 생성되고 바로, 반경의 숫자 값을 입력하고(또는 “=#”를 입력해서 변수를 입력) Enter 키를 누릅니다. 이렇게 하면 치수 도구를 사용할 필요 없이 호의 치수가 정해집니다.
형상의 스케치를 이미 작성한 후 치수 필드에 변수를 입력할 때는 등호(=)가 필요하지 않습니다. “#”를 입력하여 변수를 입력합니다.
