쉘

파트에서 재질을 제거하고 파트의 면을 0개(할로우)에서 여러 개(쉘)까지 제거하는 옵션을 사용해 일정 벽 두께의 캐비티를 형성합니다.

쉘: 데스크톱

동영상 예

동영상 트랜스크립트

쉘 피처를 이용하면 파트에서 재질을 제거하고 파트의 면을 0개(할로우)에서 여러 개(쉘)까지 제거하여 일정 벽 두께의 캐비티를 형성할 수 있습니다.

Part Studio 툴바에서 쉘 피처 도구를 클릭합니다. 제거할 파트 면(들)을 클릭합니다. 파트의 나머지 속이 비워지고 쉘이 형성됩니다. 쉘 두께 필드에 값을 입력하여 파트 벽의 두께를 설정합니다. 기본적으로 쉘은 파트 면 안쪽에서 형성됩니다. 파트 면 바깥쪽에 쉘을 형성하려면 반대 방향 화살표를 클릭합니다.

선택에 따라, 비우기 상자를 체크하여 면을 제거하지 않고 파트의 쉘을 형성(비우기)할 수 있습니다. 녹색 체크마크를 클릭하여 새로운 쉘을 수락합니다. 비어 있는 파트를 보려면 카메라 및 음영처리 옵션을 클릭하고 단면도를 선택합니다. 그런 다음, 단면을 선택합니다. 이 경우에는 파트의 앞쪽이 해당합니다. 매니퓰레이터 화살표를 움직이면 비어 있는 중심이 드러납니다.

단계

을 클릭하십시오.

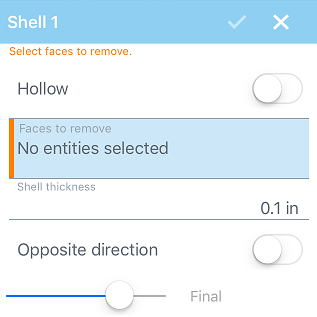

대화상자의 쉘 면 필드에 초점을 둔 상태로, 제거할 파트 면 또는 면들을 클릭합니다(파트의 나머지를 도려내어 쉘이 형성됩니다).
선택에 따라, 비우기 상자를 체크하여 면을 제거하지 않고 파트의 쉘을 형성(비우기)할 수 있습니다.
숫자 값 필드에 파트 벽의 두께 값을 입력합니다.

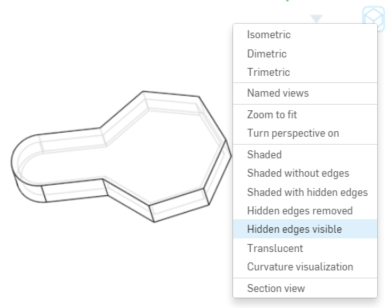

은선 보기를 사용해 표시할 경우, 속이 빈 파트에서 모서리가 나타납니다.
을 클릭하십시오.
