일반적인 릴리스 워크플로

• 릴리스 후보자를 생성하는 사용자가 반드시 승인자일 필요가 없습니다. 모범 사례는 승인자 필드에 추가 또는 다른 사람을 지정하는 것입니다.
• 파트가 잘못 생성되는 경우를 방지하려면 우수 디자인 관행(특히 제외하고 보기 및 롤백 옵션을 제한적으로 또는 일시적으로 사용)에 주의를 기울이십시오.
• 릴리스에 포함되기 전에 도면이 업데이트되었는지 확인하십시오. 업데이트된 도면을 사용할 수 있을 경우, 릴리스 후보자를 생성할 때 “도면에 보류 중인 업데이트가 있습니다”라는 알림을 받게 됩니다.
• 어셈블리를 릴리스 후보에 포함하기 전에 오류가 없는지 확인하십시오.
• 릴리스 후보의 항목에 주의가 필요한 경우 알림을 받고 릴리스 후보 대화상자에서 해당 항목을 필터링할 수 있습니다. 주의가 필요한 항목 필터링을 참조하십시오.

어셈블리를 릴리스하려면:

1. 어셈블리 탭을 마우스 오른쪽 버튼으로 클릭하고 릴리스를 선택하여 릴리스 후보자 생성 대화상자를 엽니다.

   릴리스 후보자 생성 대화상자는 어셈블리에서 참조되는 모든 파트, 하위 어셈블리 및 표준 내용을 포함해 어셈블리의 BOM(Bill of Material)에 나열된 모든 항목으로 채워집니다.

2. Released parts linked from other documents, in the Assembly, are reflected in the Create Release candidate dialog and no new revisions of the parts are created when the Assembly is released:



   If you reference a part in a workspace, the Revision label of that part will bump up when releasing the Assembly. If you reference a part that is already released, then the Revision will not be bumped when releasing the Assembly.

   후보자가 실제로 릴리스/승인된 경우에 한해 리비전의 등급이 올라간다는 점을 유념하십시오.

동일한 보류 중인 리비전 값과 함께 동일 파트를 포함하는 보류 중인 릴리스 후보자가 둘일 경우, 첫 번째로 승인된 후보자가 새 리비전 값을 획득하여 사용합니다. 릴리스 후보자는 절대 사용자를 대신에 자동으로 취소되지 않으며, 사용자가 보류 중인 대상에 대해 조치를 취할 필요가 없습니다. 보류 중인 릴리스는 파트의 보류 중인 리비전이 이미 사용되었고 유일한 조치는 취소 또는 거부임을 나탭니다.

3. If you are using Onshape's sequential part number generator, click at the top of the dialog to generate part numbers for all of the objects in the Release candidate.
4. 에 설명된 대로 나머지 필수 필드를 채웁니다. 일반적인 릴리스 워크플로위 내용은 워크플로 단계를 완료하는 것입니다.

어셈블리에 표준 콘텐츠 파트가 포함되지만 리비전은 없습니다.

도면을 릴리스하려면:

1. Right-click on the Drawing tab and select Release to open the Create Release candidate dialog:



   The Create Release candidate dialog automatically populates with all of the parts or assemblies referenced by the Drawing.

   Released parts linked from other documents in the Drawing are reflected in the dialog as Released, and no new revisions of the parts are created when the Drawing is released.

2. 위의 설명에 따라 대화 상자를 계속 채우십시오. 일반적인 릴리스 워크플로 워크플로 단계를 완료하기 위한 지침.

어셈블리의 도면 및 파트의 도면을 릴리스할 경우, 릴리스 대화상자에 모든 도면에 포함된 전체 파트 목록이 포함됩니다. 이 때문에 릴리스 후보자 대화상자에 파트가 반복해서 나타납니다. 이러한 파트는 여러 번 릴리스되지 않으며, 참조용으로만 나열됩니다. 예를 들어, 아래 예시의 파트 1은 어셈블리의 도면과 자체 도면 모두에 포함되므로 두 번 나열됩니다.

도면에 보류 중인 업데이트가 있을 경우, 릴리스 후보자를 생성할 때 해당 사실이 통보됩니다. 이는 정보 제공을 위한 것으로, 릴리스 후보자를 생성하기 위해 도면을 업데이트할 필요가 없습니다.

파트 번호 유일성에 대한 릴리스 관리 설정이 '도면은 릴리스의 어셈블리 또는 파트의 파트 번호를 재사용할 수 있습니다'로 설정된 경우 누락된 파트 번호를 생성하면 파트 또는 어셈블리와 같은 파트 번호가 도면에 지정됩니다.

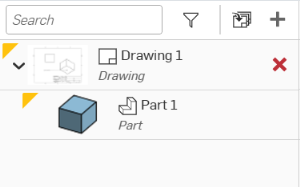

릴리스 후보자 생성 대화상자를 사용해 개체 목록을 검색하고 필터링할 수 잇으며, 이름별로 파트, 어셈블리, 도면 및 다른 개체를 검색할 수 있습니다.

개체 유형별로 목록 필터링:

1. Click the Filter icon to expand the filter list.
2. Click a type icon () to toggle it on and filter the list for objects of that type.
3. 여러 개의 아이콘을 클릭해서 여러 유형을 한꺼번에 필터링할 수 있습니다.
4. 필터를 해제하려면 유형 아이콘을 다시 클릭하여 선택을 취소하거나, 지우기 버튼을 클릭하여 모든 필터를 제거합니다.
5. Click the Filter icon again to collapse the filter list.

릴리스 후보자 생성 대화상자는 주어진 개체의 속성을 보고 편집할 수 있는 메커니즘을 지원합니다.

1. While in the Create Release candidate dialog, click the Edit properties icon on the right side of the dialog to open the Properties view for that object:



   속성 보기에서는 목록에서 다른 개체를 선택하여 해당 속성을 보고 수정할 수 있습니다.

2. 속성 보기를 나가지 않고 모든 개체에 변경 내용을 저장하려면 적용을 클릭합니다.
3. Click Go back or the Back arrow icon (to the left of the Part name) to return to the main Create Release candidate dialog view. This saves metadata changes while you continue to work in the dialog.
4. 속성 보기에 설정된 항목을 포함하여 모든 변경 내용을 저장하려면 적용 또는 제출/릴리스를 클릭합니다.

기본적으로 릴리스된 개체에 대해 구성된 파트 속성(메타데이터)은 편집할 수 없습니다. 즉, 관리자만이 릴리스된 개체의 속성을 편집할 수 있습니다. 확인란이 선택된 경우입니다. 이 확인란의 선택이 취소된 경우:

• 관리자가 릴리스된 개체의 속성을 편집할 수 있습니다.

• 릴리스 관리에 중요한 속성을 제외하고 누구든지 릴리스된 개체의 속성을 편집할 수 있습니다(Company 정책에 따라 다름).

If your Release candidate contains items that require attention (such as missing part numbers or 2 parts accidentally assigned the same part number) the top right corner of the Create Release candidate dialog displays the number of errors with a button that allows you to filter the items in the dialog to show only those items that require attention:

이 버튼은 토글입니다. 버튼을 한 번 클릭하면 주의가 필요한 릴리스 후보 항목만 표시됩니다. 다시 클릭하면 모든 릴리스 후보 항목이 표시됩니다.

As items are corrected, the number counts down. When all items are corrected, the text and button are removed.

릴리스 후보자를 생성할 때 릴리스 후보자에 개체의 최신 버전이 포함되었는지 확인할 수 있습니다. 대화상자 제목의 왼쪽에 있는 새로 고침 버튼을 사용하십시오.

릴리스 후보자를 생성할 때 후보자에 포함된 개체를 육안으로 검사해서 모든 요소가 올바른지 확인할 수 있습니다. 특정 항목이 오래되었을 경우, (개체 목록에서) 개체 이름에 해당하는 링크를 클릭해서 적절한 Part Studio, 어셈블리 또는 도면을 포함한 새로운 탭을 열 수 있습니다. 필요한 변경을 수행합니다. 탭의 개체가 만족스러우면 릴리스 후보자 대화상자가 열려 있는 탭으로 돌아와 새로 고침 버튼을 클릭합니다.

Onshape가 수행한 변경 내용을 릴리스 후보자 대화상자의 개체에 적용하고, 해당 변경 내용이 반영되도록 인터페이스를 새로 고칩니다.

예:

개체를 검사할 수 있도록 개체 목록의 파트 1을 클릭하여 해당 파트의 Part Studio를 포함한 새 탭을 엽니다. 이 예에서는 예상 필렛 피처가 누락되었으므로 해당 요소가 파트에 추가됩니다.

Example image of a Create Release candidate dialog missing fillet features.

Return to the tab containing the Release candidate dialog, notice the thumbnail of the part still has no fillets. Click the Refresh icon to update the part to include the new changes.

파트가 다시 로드되고 다른 탭에서 생성된 필렛 피처를 포함합니다. 적용된 변경 내용이 릴리스 후보자 대화상자에 나타나지 않더라도 새로 고침 버튼을 클릭하면 해당 변경이 포함됩니다. 적용 또는 제출을 클릭하면 버전이 생성되고 현재 업데이트된 모든 피처가 버전에 포함됩니다. 다른 사용자가 동시에 변경을 수행한 경우, 릴리스 후보자에 대한 변경이 우선 적용되고 생성된 버전에 기록됩니다. 다른 변경 내용은 버전 및 히스토리에 기록됩니다.

새로 고침 버튼은 릴리스 후보자를 생성할 때, 릴리스 후보자 대화상자가 열려 있고 릴리스 후보자의 작성자에 대해서만 사용할 수 있습니다.

변경 시마다 대화상자를 새로 고침할 필요가 없습니다.

마찬가지로 새로 고침 버튼은 사용하여 오류를 수정한 후 릴리스 후보자를 업데이트할 수 있습니다. 예:

롤백 상태에 있는 피처 리스트를 포함하는 Part Studio에 속하는 파트는 릴리스 후보자 생성 프로세스를 계속할 수 없습니다.

파트의 이름을 클릭해서 Part Studio를 포함한 새 탭을 열고, 롤백 바를 정정합니다. 릴리스 후보자 대화상자를 포함한 탭으로 돌아와 새로 고침을 클릭해서 후보자의 파트를 업데이트합니다.

문제가 해결되었으며 검토 및 승인을 위해 이 릴리스 후보자를 제출할 수 있습니다.

이전에 릴리스된 어셈블리 또는 도면을 릴리스할 경우, Onshape가 마지막 릴리스 이후 각 참조에서 릴리스의 아이템이 형상 및/또는 메타데이터가 변경되었는지 여부를 확인합니다. 다음 3가지 중 하나가 발생합니다.

1. 형상이 변경된 경우, 일반적인 릴리스 후보자 프로세스를 따릅니다.

2. 형상이 변경되지 않았지만 메타데이터가 변경된 경우, Onshape가 (상태 열의) 상태 옆에 되돌리기 버튼을 표시하고 메타데이터가 변경되었음을 설명하는 메시지가 제공됩니다.

3. 최신 리비전 이후 형상 또는 메타데이터가 변경되지 않은 경우, 다음 메시지가 나타납니다: “최신 리비전 이후 아이템이 변경되지 않았습니다.”



아이템의 버튼을 클릭하면 참조가 마지막 리비전으로 변경되고 그에 따라 릴리스 패키지가 새로 고침됩니다. 이는 참조 업데이트이기 때문에 아이템이 릴리스 패키지와 동일한 작업공간에서 참조된 경우에만 작용합니다. 상태 헤더의 버튼을 클릭하면 변경되지 않은 모든 아이템의 참조가 마지막 리비전으로 바뀝니다.

릴리스 패키지가 제출된 후, 처음에 변경되지 않은 아이템이 작업공간 참조일 경우 해당 작업공간으로 다시 변경됩니다. 원래 버전 참조였을 경우, 해당 리비전에서 그대로 유지됩니다.

이러한 맥락에서 어셈블리 내 형상 변경은 추가, 제거 또는 변경된 파트과 모든 BOM 변경으로 정의됩니다. 아이템 재배치는 변경되지 않은 형상으로 처리됩니다.

리지드 Part Studio 내부의 파트 부품 복구는 지원되지 않습니다.

Onshape에서는 통합문서 내에서 릴리스 후보자 생성 대화상자에 있을 때 릴리스 후보자를 구배로 저장할 수 있습니다. 통합문서 내의 릴리스 구배 패널에서 저장된 구배에 액세스하여 편집, 제출 또는 삭제가 가능합니다.

To save a release candidate as a draft, while in the Release candidate dialog, select the Save draft button in the bottom left (shown below outlined in red):

이렇게 하면 자동으로 릴리스 후보자가 구배로 저장되고 대화상자가 닫히며, 새로운 구배가 릴리스 구배 패널에 추가됩니다.

To access the Release drafts panel, click the Release drafts icon on the left side of the graphics area:

여기서 구배를 두 번 클릭하여 릴리스 검토 대화상자를 열고 릴리스 후보자 편집을 계속합니다.

릴리스를 구배로 다시 저장하거나 구배를 삭제하려면 아래 왼쪽에서 구배 저장 옵션 옆에 있는 화살표를 클릭하고, 원하는 옵션을 선택합니다.

또는 제출 버튼을 클릭하여 릴리스를 제출하고 대화상자를 닫습니다.

변경 내용을 저장하거나 제출하지 않고 대화상자를 닫으려면 닫기 버튼을 클릭합니다.

한 통합문서의 Part Studio, 어셈블리 및 도면은 다른 통합문서 버전의 개체를 참조하여 연결된 개체를 생성합니다. 연결된 개체는 릴리스 후보자에 자동으로 포함되지만, 릴리스 프로세스 중 모든 개체가 처리되는 방식은 개체의 링크 여부에 의해 영향을 받습니다.

• 개체가 현재 작업공간에 있을 경우(연결되지 않은 개체), 릴리스 후보자가 생성될 때 작업공간이 항상 정의에 따라 편집 가능하므로 릴리스 상태가 처음에 진행 중으로 나타납니다. 현재 작업공간에서 개체를 릴리스하면 현재 통합문서에 버전이 생성되고, 개체와 버전이 릴리스됨(또는 승인이 필요할 경우 승인 보류 중)으로 표시됩니다.
• 개체가 다른 통합문서에서 릴리스되지 않은 버전으로부터 연결된 경우, 릴리스 후보자가 생성될 때 릴리스 상태가 처음에 진행 중이 됩니다. 릴리스되지 않은 버전으로부터 연결된 개체를 릴리스하면 현재 작업공간의 개체를 릴리스할 때와 차이 없이 작동합니다. 단, 연결된 통합문서의 버전도 릴리스됨으로 표시되고 해당 버전에 연결된 릴리스가 현재 통합문서의 릴리스가 됩니다.
• 연결된 개체가 승인 보류 중인 릴리스에 연결되면 보류 중 상태가 됩니다. 연결된 개체는 릴리스되기 보다 보류 중으로 설정되므로 메타데이터와 리비전을 수정할 수 있습니다. 연결된 개체를 릴리스하면 상태가 릴리스됨으로 변경되고, 추가 릴리스가 연결된 버전에 첨부되어 이전의 보류 중인 릴리스 후보자를 재정의합니다.
• 연결된 개체가 릴리스된 버전에 연결된 경우, 해당 개체가 릴리스됨 상태를 갖게 됩니다. 새 릴리스에 릴리스된 개체를 포함시켜도 개체의 상태 또는 리비전이 변경되지 않습니다. 이 상태와 리비전은 참조용으로 포함됩니다.

간혹 리비전을 사용해 표기하길 원치 않는 개체(심지어는 전체 통합문서)가 있을 수 있습니다. 이러한 개체는 참조용으로 릴리스에 포함시켜야 하나, 리비전을 추적할 필요는 없습니다. Onshape는 개체를 리비전 비관리 대상으로 표기하는 방법을 제공합니다(릴리스 프로세스 중 리비전을 수신하지 않음).

1. 다음을 통해 개체(어셈블리, 통합문서, 도면, Variable Studio 또는 파일)의 속성 대화상자에 액세스합니다.
   1. 작업공간 메뉴 > 속성 명령
   2. 버전 및 히스토리 플라이아웃 컨텍스트 메뉴 > 속성 명령
2. Click the Edit properties icon . To mark the object as not revision-managed, click the Not revision-managed checkbox towards the bottom of the Properties dialog.

리비전 관리형이 아닌 것으로 표시할 수 있는 개체에는 Part Studio(Part Studio 내의 모든 파트 포함), 어셈블리, 도면, Variable Studio, 파일 및 개별 파트가 포함됩니다.
