회전 메이트

단계

1. 을 클릭하십시오.



선택한 첫 번째 메이트 커넥터는 회전점으로 기능하며, 선택한 두 번째 메이트 커넥터는 고정점으로 기능합니다.

2. 이동을 제한하려는 경우, 한계를 선택하고 메이트의 이동 범위를 제어하기 위한 (옵션) 최소값과 최대값을 입력합니다.

   한계는 그래픽 영역에서 끝에 막대가 있는 파선으로 시각화됩니다. 파선은 이동 방향과 거리를 나타내고, 실선은 한계를 나타냅니다.

   메이트에 하나 이상의 한계가 적용된 경우, 메이트 한계 표시기 아이콘 가 표시됩니다.

3. 오프셋 거리를 제공하려면 오프셋을 선택하고 거리를 입력합니다. 회전 메이트는 Z축에 따라서만 오프셋할 수 있습니다. 두 요소 간에 오프셋을 생성하려면, 오프셋을 클릭하고 거리를 지정하십시오.

   오프셋 거리는 그래픽 영역에서 메이트 간의 점선으로 시각화되어 값과 축을 표시합니다. 대화상자에 거리를 입력하십시오.

   메이트를 클릭하면 제한 치수(있는 경우)의 오프셋 및 범위와 함께 메이트에 의해 정의된 대로 X, Y, Z 방향을 나타내기 위해 그래픽이 표시됩니다.

   전체 좌표계를 이동할 때 오프셋 적용을 확인할 수 있습니다. 오프셋은 첫 번째로 선택한 메이트 커넥터와 관련이 있습니다.



   또는 특정 축을 기준으로 파트를 회전하도록 선택할 수 있습니다. 축을 선택한 다음, 회전 각도를 입력하십시오.

4. 매니퓰레이터를 이용하려면 요소를 클릭합니다.
5. 다양한 매니퓰레이터 핸들을 클릭해서 드래그하여 어떤 모션이 허용되는지 확인합니다. Z축 기준의 회전 이동만 허용됩니다(Rz).

메이트 커넥터 편집

두 개의 명시적 메이트 커넥터 또는 암시적 메이트 커넥터 간에 메이트를 작성한 후에는 메이트 커넥터 중 하나를 편집할 수 있습니다.

1. 메이트 대화상자를 엽니다. 아래 예제에서는 체결 메이트가 예로 사용되었습니다. 프로세스는 메이트 커넥터를 사용하지 않는 탄젠트 메이트를 제외하고 모든 메이트에서 비슷합니다.



2. 메이트 커넥터 아이콘( )을 클릭합니다. 메이트 커넥터의 원점 유형, 원점 요소, 정렬, 위치, 주 축 방향 및 보조 축 방향을 편집할 수 있는 메이트 커넥터 대화상자가 열립니다.

메이트 대화상자에서 메이트 커넥터를 편집할 수 있는 작업은 현재 어셈블리에 있는 암시적 또는 명시적 커넥터로만 제한됩니다. Part Studio, 하위 어셈블리 또는 링크된 문서의 메이트 커넥터는 원래 위치에서 편집해야 합니다.

단계

1. 을 탭합니다.
2. 메이트 유형 필드에서 회전이 선택되었는지 확인합니다.

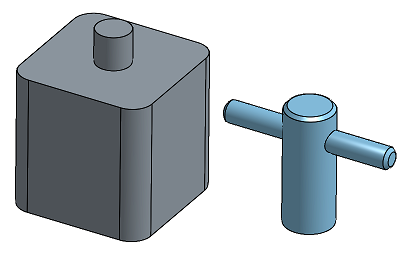

3. 사용할 두 개의 메이트 커넥터를 선택합니다.

4. 선택에 따라, 오프셋을 탭하여 오프셋 거리를 제공합니다.
5. 선택에 따라, 한계를 탭하여 움직임에 대한 거리 한계를 설정합니다.
6. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
7. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
8. 체크마크를 탭합니다.

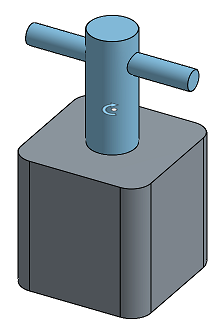

파트 중 하나를 이동하려면 터치하고 드래그하거나 3축 매니퓰레이터를 사용하십시오. Z축(Rz)을 기준으로 한 회전 이동만 허용됩니다.

단계

1. 을 탭합니다.
2. 메이트 유형 필드에서 회전이 선택되었는지 확인합니다.
3. 사용할 두 개의 메이트 커넥터를 선택합니다.

4. 선택에 따라, 오프셋을 탭하여 오프셋 거리를 제공합니다.
5. 선택에 따라, 한계를 탭하여 움직임에 대한 거리 한계를 설정합니다.
6. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
7. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
8. 체크마크를 탭합니다.

파트 중 하나를 이동하려면 터치하고 드래그하거나 3축 매니퓰레이터를 사용하십시오. Z축(Rz)을 기준으로 한 회전 이동만 허용됩니다.
