고정 메이트

단계

1. 을 클릭하십시오.



2. 사용할 메이트 커넥터 두 개(암시적 또는 명시적)를 선택합니다.

   오프셋 거리를 제공하려면 오프셋을 선택하고 거리를 입력합니다. 고정 메이트는 세 축의 조합을 따라 요소를 오프셋할 수 있습니다.

3. 매니퓰레이터를 이용하려면 요소를 클릭하십시오.
4. 오프셋을 선택하고 두 파트 사이의 거리 값을 입력하십시오.

   오프셋 거리는 그래픽 영역에서 메이트 간의 점선으로 시각화되어 값과 축을 표시합니다. 대화상자에 거리를 입력하십시오.

   메이트를 클릭하면 제한 치수(있는 경우)의 오프셋 및 범위와 함께 메이트에 의해 정의된 대로 X, Y, Z 방향을 나타내기 위해 그래픽이 표시됩니다.

   전체 좌표계를 이동할 때 오프셋 적용을 확인할 수 있습니다. 오프셋은 첫 번째로 선택한 메이트 커넥터와 관련이 있습니다.



   또는 특정 축을 기준으로 파트를 회전하도록 선택할 수 있습니다. 축을 선택한 다음, 회전 각도를 입력하십시오.

5. 어떤 움직임이 허용되는지 보려면 다양한 매니퓰레이터 핸들을 클릭하여 드래그하십시오. 어떤 움직임도 허용되지 않으면 요소의 자유도는 0도입니다.

메이트 커넥터 편집

두 개의 명시적 메이트 커넥터 또는 암시적 메이트 커넥터 간에 메이트를 작성한 후에는 메이트 커넥터 중 하나를 편집할 수 있습니다.

1. 메이트 대화상자를 엽니다. 아래 예제에서는 체결 메이트가 예로 사용되었습니다. 프로세스는 메이트 커넥터를 사용하지 않는 탄젠트 메이트를 제외하고 모든 메이트에서 비슷합니다.



2. 메이트 커넥터 아이콘( )을 클릭합니다. 메이트 커넥터의 원점 유형, 원점 요소, 정렬, 위치, 주 축 방향 및 보조 축 방향을 편집할 수 있는 메이트 커넥터 대화상자가 열립니다.

메이트 대화상자에서 메이트 커넥터를 편집할 수 있는 작업은 현재 어셈블리에 있는 암시적 또는 명시적 커넥터로만 제한됩니다. Part Studio, 하위 어셈블리 또는 링크된 문서의 메이트 커넥터는 원래 위치에서 편집해야 합니다.

단계

1. 을 탭합니다.
2. 메이트 유형 필드에서 고정이 선택되도록 지정합니다.

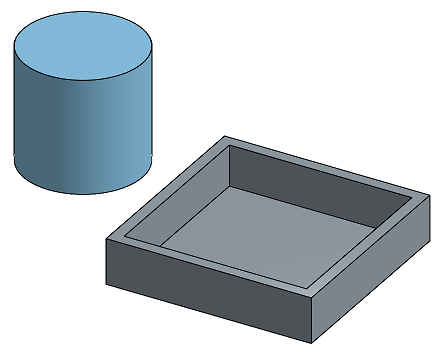

3. 사용할 두 개의 메이트 커넥터를 선택합니다.
4. 선택에 따라, 오프셋을 탭하여 오프셋 거리를 제공합니다.
5. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
6. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
7. 체크마크를 탭합니다.

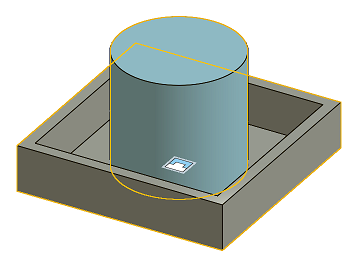

파트 중 하나를 이동하려면 터치 앤 드래그하거나 3축 매니퓰레이터를 사용하십시오. 움직임은 허용되지 않는다는 점에 유의하세요. 고정 메이트로 인해 파트의 자유도가 0입니다.

단계

1. 을 탭합니다.
2. 메이트 유형 필드에서 고정이 선택되도록 지정합니다.
3. 사용할 두 개의 메이트 커넥터를 선택합니다.
4. 선택에 따라, 오프셋을 탭하여 오프셋 거리를 제공합니다.
5. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
6. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
7. 체크마크를 탭합니다.

파트 중 하나를 이동하려면 터치 앤 드래그하거나 3축 매니퓰레이터를 사용하십시오. 움직임은 허용되지 않는다는 점에 유의하세요. 고정 메이트로 인해 파트의 자유도가 0입니다.
