볼 메이트

단계

1. 을 클릭하십시오.

2. 메이트 커넥터 두 개(암시적 또는 명시적)를 선택합니다.



   볼의 중심만 선택할 수 있다는 점을 명심해 주십시오.

선택한 첫 번째 메이트 커넥터(암시적 또는 명시적)는 회전 이동점 역할을 하고 두 번째로 선택한 메이트 커넥터(암시적 또는 명시적)는 고정점 역할을 합니다.

3. 모션 한계를 설정하려면 한계 상자를 선택합니다.

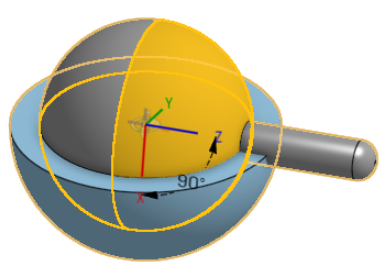

   한계는 그래픽 영역에서 끝에 막대가 있는 파선으로 시각화됩니다. 파선은 이동 방향과 거리를 나타내고, 실선은 한계를 나타냅니다.

   메이트에 하나 이상의 한계가 적용된 경우, 메이트 한계 표시기 아이콘 가 표시됩니다.

4. 위와 같이나타나는 필드에 움직임의 회전 각도를 입력하여 Z축으로부터의 최대 이동을 나타냅니다.
5. 매니퓰레이터를 이용하려면 요소를 클릭하십시오.
6. 다양한 매니퓰레이터 핸들을 클릭해서 드래그하여 어떤 모션이 허용되는지 확인합니다. X, Y, Z축 기준의 회전 이동만 허용됩니다(Rx, Ry, Rz).

매니퓰레이터를 사용해 파트를 드래그해서 모션을 시각화할 때 한계가 정의된 경우, 그래픽 영역에 표시되고 해당 한계를 너머 드래그할 수 없습니다.

메이트 커넥터 편집

두 개의 명시적 메이트 커넥터 또는 암시적 메이트 커넥터 간에 메이트를 작성한 후에는 메이트 커넥터 중 하나를 편집할 수 있습니다.

1. 메이트 대화상자를 엽니다. 아래 예제에서는 체결 메이트가 예로 사용되었습니다. 프로세스는 메이트 커넥터를 사용하지 않는 탄젠트 메이트를 제외하고 모든 메이트에서 비슷합니다.



2. 메이트 커넥터 아이콘( )을 클릭합니다. 메이트 커넥터의 원점 유형, 원점 요소, 정렬, 위치, 주 축 방향 및 보조 축 방향을 편집할 수 있는 메이트 커넥터 대화상자가 열립니다.

메이트 대화상자에서 메이트 커넥터를 편집할 수 있는 작업은 현재 어셈블리에 있는 암시적 또는 명시적 커넥터로만 제한됩니다. Part Studio, 하위 어셈블리 또는 링크된 문서의 메이트 커넥터는 원래 위치에서 편집해야 합니다.

단계

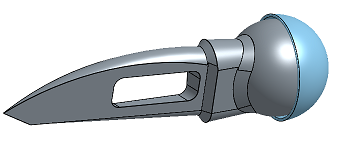

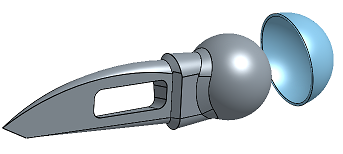

1. 을 탭합니다.
2. 메이트 유형 필드에서 볼이 선택되었는지 확인하십시오.
3. 사용할 메이트 커넥터 2개(암시적 또는 명시적)를 선택합니다.
4. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
5. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
6. 또는 한계 상자를 선택하여 모션 정도를 제한할 수 있습니다.

   나타나는 필드에 움직임의 회전 각도를 입력하여 Z축으로부터의 최대 이동을 나타냅니다.

7. 체크마크를 탭합니다.

파트 중 하나를 이동하려면 터치해서 드래그하거나 3축 매니퓰레이터를 사용합니다. X축과 Y축을 따른 선형 이동과 Z축 기준의 회전 이동만 허용됩니다(Ty, Tx, Rz).

단계

1. 을 탭합니다.
2. 메이트 유형 필드에서 볼이 선택되었는지 확인하십시오.
3. 사용할 메이트 커넥터 2개(암시적 또는 명시적)를 선택합니다.
4. 선택에 따라, 을 탭하여 주축인 파트의 Z 방향을 뒤집습니다.
5. 선택에 따라, 을 탭하여 보조 축을 재정렬합니다. 탭하면 (XY 면에서) 파트의 4분면 방향을 90도 회전합니다.
6. 또는 한계 상자를 선택하여 모션 정도를 제한할 수 있습니다.

   나타나는 필드에 움직임의 회전 각도를 입력하여 Z축으로부터의 최대 이동을 나타냅니다.

7. 체크마크를 탭합니다.

파트 중 하나를 이동하려면 터치해서 드래그하거나 3축 매니퓰레이터를 사용합니다. X축과 Y축을 따른 선형 이동과 Z축 기준의 회전 이동만 허용됩니다(Ty, Tx, Rz).
