홀 설명선 아이콘을 포함한 피처 툴바

홀 설명선을 홀 또는 나사산에 적용하여, 홀 또는 나사산의 메타데이터를 자동으로 삽입합니다.

홀 설명선 도구 사용 방법의 예 홀 설명선 도구 사용 방법의 예 나사산 및 챔퍼의 도면 뷰

단계

홀 또는 나사산 설명선 작성:

  1. 을 클릭하십시오 구멍 콜아웃 아이콘.
  2. 홀 피처에 속하는 원 또는 외부 나사산 피처에 속하는 나사산을 선택합니다.
  3. 설명선을 드래그하여 배치합니다.

    선택 항목이 홀 피처의 일부인 경우, 해당 피처의 정밀도, 공차, 맞춤 클래스 공차 및 샤프트 클래스 공차 값이 자동으로 적용됩니다. 이러한 값을 재지정하려면 아래 설명선 편집 섹션을 참조하십시오.

  4. 지시선에는 수평 세그먼트를 따라 이동 가능한 노드가 포함됩니다.

홀의 크기가 동일하면 더 많은 홀에 여러 개의 지시선을 추가할 수 있습니다.

  1. 설명선을 마우스 오른쪽 버튼으로 클릭하고 지시선 추가를 선택합니다.
  2. 다른 홀을 클릭합니다.
  3. 필요에 따라 작업을 반복하여 필요한 수만큼 동일 크기의 홀에 지시선을 추가합니다.

홀 설명서에 다중 지시선 추가

마우스를 이동해 설명선을 배치하는 동안 커서가 다른 요소 근처를 통과할 때 얇은 파선이 나타납니다(아래 참조, 파란색 화살표의 오른쪽). 이들 선은 치수를 정렬할 수 있는 추론 선에 해당합니다. 선이 나타난 것을 확인했을 때 클릭하면 치수가 해당 선에 맞춰집니다.

홀 설명선에서 빨간색 추론 선의 스크린샷 예

설명선 편집

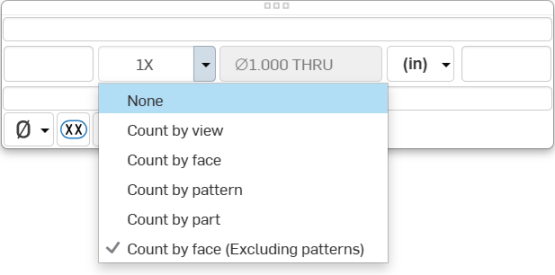

설명선이 배치된 후에는 편집이 가능합니다. 설명선을 두 번 클릭해서 패널을 엽니다.

설명선을 두 번 클릭해서 편집을 위한 패널 열기

패널을 사용해 다음과 같은 특성을 편집할 수 있습니다.

  • 접두사
  • 단위
  • 접미사
  • 노트
  • 기호
  • 치수 검사
  • 단일 치수 또는 이중 치수 선택 - 이중 치수는 상하 또는 좌우가 될 수 있습니다.
  • You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:
    재정의 확인란을 선택한 상태의 공차 편집 패널
    메뉴를 사용하여 선택한 홀/나사산 또는 피처로 생성한 홀 모음에 대한 새로운 정밀도 및/또는 공차를 선택합니다.
    • 정밀 - 단위 정밀의 깊이를 선택합니다(0부터 소수점 아래 여덟 자리).
    • 공차 - 없음, 대칭, 편차, 한계, 기본, 최소, 최대, 맞춤, 공차를 포함한 맞춤 또는 맞춤 (공차만 해당) 을 선택합니다.
      • 상한 및 하한 허용오차 설정(대칭, 편차 또는 한계에 사용 가능)

      • 피팅 유형 및 구멍 클래스 설정(피팅, 허용오차를 포함한 피팅 또는 피팅 (허용오차만 해당) 에 사용 가능)

        맞춤 유형 메뉴가 확장된 구멍 스레드 콜아웃 팔레트

      • 맞춤 공차 단위의 정밀도 깊이를 소수점0~8자리로 설정합니다 (공차가 있는 피팅 또는 Fit (허용오차만 해당) 에 사용 가능 )

        구멍/스레드 콜아웃 팔레트의 맞춤 공차 정밀도 메뉴

      • 샤프트 클래스 가시성을 설정합니다(공차 옵션을 사용하여 맞춤 및 맞춤에 사용 가능) .
        • 샤프트 맞춤 클래스 정보는 도면의 홀 설명선 및 홀 테이블에서 기본적으로 숨겨집니다.
        • 디스플레이 스타일 간에 전환하려면 샤프트 클래스 가시성 전환 버튼을 클릭합니다.
        • 샤프트 클래스 가시성 토글 드롭다운을 클릭하여 표시 유형을 선택합니다.

홀 도면 선

아래 이미지는 ANSI 테이퍼드 파이프 탭 홀 도면을 나타냅니다.

테이퍼 파이프 탭 구멍 도면

탭 및 테이퍼드 파이프 탭 홀의 나사산은 ANSI 도면의 경우 점선으로, ISO 도면의 경우 대략 3/4 윤곽선으로 나타납니다. 다음에 ANSI 도면이 나와 있습니다.

나사산이 있는 ANSI 도면의 예

파트가 스레드 부분을 가린 경우, 가려진 스레드가 표시되지 않습니다(아래 참조).

나사산 홀의 경우, 측정물로부터 당겨서 분리하는 나사산 도구의 모습은 외부 및 내부 나사산으로부터 원통형 모서리까지 확장하는 45도 테이퍼 선형 이동에 해당합니다(아래 빨간색 참조).

나사산 테이퍼 예

나사산 선을 표시/숨기려면:

  1. 뷰를 마우스 오른쪽 버튼으로 클릭합니다.
  2. 나사산 보이기/숨기기를 선택합니다(나사산 선 켜기 및 끄기).

스레드 도면 라인

아래 이미지는 인치당 10개 나사산을 포함한 3/4인치 ANSI 표준 볼트에 있는 나사산을 나타냅니다.

도면에 표시된 나사산

외부 나사산 피처를 통해 챔퍼가 적용된 볼트에는 도면 뷰에 나사산을 나타내는 파선이 있습니다.

나사산 및 챔퍼의 도면 뷰

외부 나사산 피처를 통해 언더컷이 적용된 볼트는 도면 뷰에서 언더컷과 파선으로 된 나사산 선을 모두 보여줍니다.

나사산 및 언더컷의 도면 뷰

설명선 스타일링

설명선의 스타일을 지정하려면:

  1. 스타일링하려는 설명선을 클릭한 다음, 페이지의 오른쪽에서 스타일 패널 아이콘을 클릭합니다.

  2. 도면 스타일 패널 아이콘

  3. 설명선의 글꼴, 텍스트 높이, 컬러 및 화살표 머리를 편집할 수 있는 스타일 패널이 열립니다.

도면 스타일 패널
