Onshape에서는 오류 표시기를 통해 오류와 가능한 문제를 손쉽게 식별할 수 있습니다.

오류 표시기 유형

  • 피처 리스트 색깔 - 피처에 문제가 있을 경우, 피처 리스트와 대화상자 제목에서 오렌지색을 볼 수 있습니다.

    피처 리스트에서 색상(오류)의 예

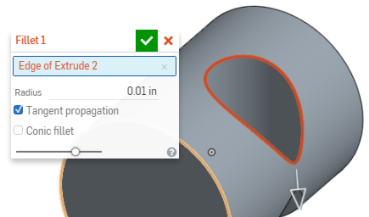

  • 숫자 필드 입력이 잘못된 것처럼 문제가 단일 필드에 있는 경우, 해당 필드에 빨간색 테두리가 생깁니다. 선택 항목이 문제인 경우에는 선택 항목 목록에서 빨간색 표시가 되며, 해당 파트 요소나 스케치 요소 또한 빨간색이 됩니다.

    단일 필드에서 빨간색으로 나타나는 문제의 예단일 필드에서 빨간색으로 나타나는 문제의 예

  • 기능 정보 - 피처 리스트에 주황색 텍스트가 나타날 때 마우스를 위로 가져가면 해당 문제에 대한 요약 내용을 볼 수 있습니다.

    피처 리스트의 주황색 텍스트 위로 마우스를 가져가 문제의 요약 내용을 확인하는 예

  • 치수 강조 - 치수의 구속 조건 상태를 표시하는데 색깔이 사용됩니다. 검은색은 고정 구동 치수를 표시하고, 연한 회색은 구동 치수를 표시합니다. 아래 이미지에서 고정 구동 치수는 스케치의 상단에 있고, 구동 치수는 하단에 있습니다.

    치수 강조의 예

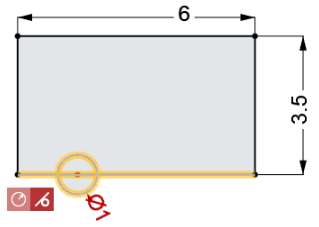

  • 구속 조건 색상 - 구속 조건은 일반적으로 안에 검정색 아이콘이 있는 회색 정사각형으로 나타납니다. 구속 조건에 문제가 있을 경우, 흰색 아이콘과 빨간색 정사각형으로 나타납니다.

    문제가 있을 때 구속 제한 색상의 예

  • 알림 - 일반 시스템 오류가 발생하면 사용자 인터페이스 창의 상단에 있는 풍선에 알림이 나타납니다.

    사용자 인터페이스 창 상단의 알림 풍선 예

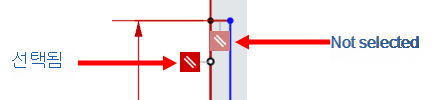

  • 댕글링 요소 - 요소가 오류 상태의 빨간색으로 나타날 경우, 해당 요소를 선택하면 더 어두운 빨간색 음영으로 변한 요소로 나타납니다.

    짙은 빨간색 음영으로 나타나는 댕글링 요소의 예
