측정 도구
도면에서 점, 선, 호 및 원 사이의 측정값을 획득합니다.
단축키: [
단계

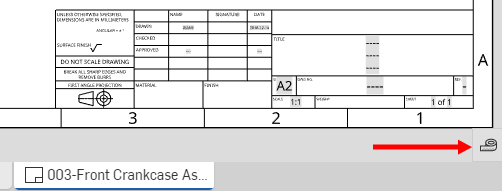

- (도면의 오른쪽 하단 코너에 있는)
을 클릭하여 도면에서 측정 대화상자를 엽니다.

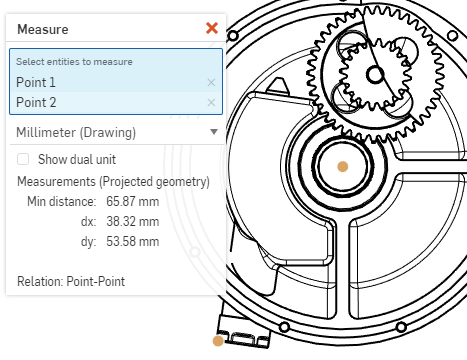

- 측정할 요소를 선택하거나 여러 요소를 선택해서 해당 요소 간을 측정합니다.
- 드롭다운에서 측정 단위를 선택합니다. 통합문서의 기본 단위는 (도면)에 의해 나타납니다. 이는 특히 보기 전용 권한을 가진 사용자가 필요한 단위로 측정값을 획득할 때 유용합니다.

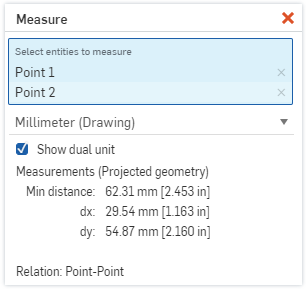

- 원하는 경우 선택적으로 이중 단위를 표시하도록 선택할 수 있습니다. 이차 측정이 일차 측정 옆에 나타납니다.
- 투사된 형상의 측정값이 대화상자에 표시되고, 축이 나타납니다.
- 릴레이션이 유형이 표시되며, 위의 예에서는 점 대 점에 해당합니다.
- 빨간색 x를 클릭하여 대화상자를 닫습니다.
