리비전 테이블 아이콘을 선택한 상태의 툴바

릴리스 관리 프로세스 동안 생성된 도면의 리비전을 기록하려면 리비전 테이블을 삽입합니다. 다른 테이블처럼 테이블의 스타일을 지정하고 속성 패널을 통해 테이블의 속성을 조정합니다. 도면이 릴리스 관리 프로세스를 이동할 때 이후의 리비전 및 테이블 정보가 자동으로 업데이트됩니다.



계정 또는 엔터프라이즈에 대해 릴리스 관리를 활성화해야 합니다.

단계

  1. 리비전 테이블 아이콘을 클릭하십시오.

    리비전 테이블 대화상자

  2. 다중 시트 필드를 사용하여 도면에 여러 개의 시트가 포함되었을 때 테이블을 표시하는 방법을 나타냅니다. 연결됨 옵션은 모든 시트에 전체 리비전 테이블을 표시합니다. 시트 1 참조 옵션은 테이블이 삽입된 시트에 전체 테이블을 표시하고, 나머지 모든 시트에는 시트 1 참조를 나타내는 작은 테이블이 표시됩니다.

    다중 시트 필드 사용의 예; 도면의 첫 번째 시트, 리비전 테이블 포함

    리비전 테이블을 포함한 도면의 첫 번째 시트, 위

    리비전 테이블 속성에서 시트 1 참조를 선택했을 때 도면의 두 번째 시트

    리비전 테이블 속성에서 시트 1 참조를 선택했을 때 도면의 두 번째 시트, 위

  3. 테이블에 나열할 리비전 수로 표시 행 필드를 설정합니다.

  4. 최신 항목을 맨 아래에 배치(위에서 아래) 또는 최신 항목을 맨 위에 배치(아래에서 위) 중에서 리비전을 나열할 순서를 선택합니다.

  5. 도면에 삽입한 리비전 설명선 중 리비전 테이블에서 해당하는 리비전 행이 없는 마커를 숨기려면 테이블에서 더 이상 표시되지 않는 리비전 설명선 숨기기를 선택합니다.
  1. 고정 코너로 설정할 테이블의 코너와 일치하는 아이콘을 선택합니다.

    도면 테이블의 고정 코더 섹션 선택

    2. Onshape에서 기본 고정점은 테이블의 오른쪽 상단 코너입니다.

    점이 표시된 후에는 직접 클릭할 필요가 없습니다. 마우스를 이동해 테이블을 배치하는 동안 커서가 다른 요소 근처를 통과할 때 얇은 파선이 나타납니다. 이들 선은 테이블을 정렬할 수 있는 추론 선에 해당합니다. 선이 나타난 것을 확인했을 때 클릭하면 테이블이 해당 선에 맞춰집니다.

  2. 도면 공간을 클릭하여 테이블을 배치합니다.

리비전이 보류 중일 경우, 테이블 행이 파란색으로 강조 표시됩니다. 리비전이 해제되면 아래와 같이 하이라이트가 사라집니다.

보류 중인 리비전을 포함한 리비전 테이블

보류 중인 리비전이 파란색으로 강조 표시되고(위), 리비전 라벨이 채워지지 않은 작은 삼각형으로 표기됩니다.

릴리스된 리비전을 포함한 리비전 테이블

리비전을 해제하면 (리비전 라벨의 작은 삼각형과 함께) 하이라이트가 제거됩니다(위).

노트

  • 프로페셔널, 에듀케이터 및 엔터프라이즈 플랜 사용자의 경우, 리비전 테이블의 형식은 Company 또는 엔터프라이즈 계정 설정의 Company/엔터프라이즈 릴리스 관리 설정에서 선택한 리비전 테이블 템플릿의 형식에 의해 좌우됩니다. 자세한 내용은 프로페셔널 플랜의 Company 기본 설정 관리에서 “리비전 테이블” 또는 엔터프라이즈 계정 설정의 “릴리스 관리”를 참조하십시오.

  • UTC 시간대는 개정판 날짜 속성에 사용됩니다. 예를 들어, 이로 인해 날짜가 내일로 표시되는 상황이 발생할 수 있습니다.

테이블을 마우스 오른쪽 버튼으로 클릭하고 리비전 테이블 속성을 선택하여 해당 테이블의 속성 대화상자를 엽니다. 필요한 변경을 수행하고 체크마크 아이콘 수락을 클릭하여 변경 내용을 수락합니다.

보류 중인 리비전(테이블에 별표(*)로 표시된 리비전)을 편집할 경우, 릴리스의 리비전 히스토리를 볼 때 도면의 릴리스 속성 대화상자를 통해 해당 릴리스의 리비전 테이블의 리비전 설명 셀 내용을 사용할 수 있게 됩니다. 또는 도면 탭 자체에서 컨텍스트 메뉴를 사용해 도면의 속성에 액세스하고 속성을 선택할 수도 있습니다.

보류 중인 리비전의 리비전 설명 필드를 편집하려면 테이블 셀 안을 두 번 클릭하여 편집을 수행합니다.

Onshape 계정의 관지라만이 이미 릴리스된 리비전 설명을 편집할 수 있다는 점을 유념하십시오.

릴리스된 리비전의 설명 필드를 편집하려면 사용자가 Onshape 관리자여야 합니다.

  1. 버전 및 히스토리 패널에서 도면이 릴리스되고 설명을 편집하려는 리비전을 엽니다.

  2. 도면 탭을 마우스 오른쪽 버튼으로 클릭하고 도면 속성을 엽니다(속성 명령 선택).

  3. 도면 속성에서 설명 속성을 편집합니다.

  4. 변경 내용을 적용합니다.

표 서식 지정

  • 표 안을 마우스 오른쪽 버튼으로 클릭하고 열 크기를 동일하게 조정 및 행 크기를 동일하게 조정 중에서 선택합니다. 표의 크기를 조정하려면 수평 또는 수직 중심점을 클릭해서 드래그하십시오.

    리비전 테이블 컨텍스트 메뉴 옵션

  • 테이블 크기를 변경하지 않고 셀 모서리 양쪽에서 행과 열의 크기를 조정하려면 커서를 상단 또는 오른쪽 셀 모서리에 놓고, 커서가 양쪽 화살표로 바뀌면 클릭해서 선을 드래그하여 새 위치에 놓습니다. 선택한 셀의 행 또는 열의 크기만을 변경하고 나머지 테이블의 크기를 조정하려면 커서를 하단 또는 왼쪽 셀 모서리 위에 놓고, 커서가 양쪽 화살표로 바뀌면 클릭해서 선을 드래그하여 새 위치에 놓습니다.

    테이블 크기를 조정하지 않고 분할 모서리의 측면에 있는 두 행 모두의 크기를 조정하고(왼쪽의 두 이미지), 선택한 셀의 행 크기만 변경하고 나머지 테이블 크기를 그에 따라 조정합니다(오른쪽의 두 이미지).

  • 수치를 입력해서 열 너비 또는 행 높이의 크기를 조정하려면 셀을 선택하고 마우스 오른쪽 버튼으로 클릭한 다음, 크기 조정을 선택하고 크기 조정 대화상자를 엽니다. 새로운 열 너비 및 행 높이 측정값을 입력합니다.

    리비전 테이블 셀 크기 조정

  • 테이블의 가운데 점을 클릭해서 테이블의 내용에 맞게 자동으로 크기를 조정할 수 있습니다.
  • 테이블 셀 또는 행을 한 번 클릭하여 홀테이블 툴박스를 활성화합니다.

테이블 셀 또는 행을 한 번 클릭하여 리비전 테이블 툴박스를 활성화하는 예

셀 서식 지정 패널

표 셀 안을 클릭하여 셀 서식 지정 패널을 엽니다.

셀 서식 지정 패널

컬럼 크기 동일 아이콘행 크기를 동일하게 조정 - 모든 선택된 행의 크기를 평균 높이로 조정합니다.

행 크기를 동일하게 조정 아이콘행 크기를 동일하게 조정 - 모든 선택된 행의 크기를 평균 높이로 조정합니다.

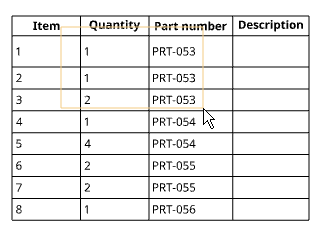

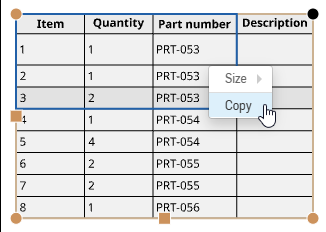

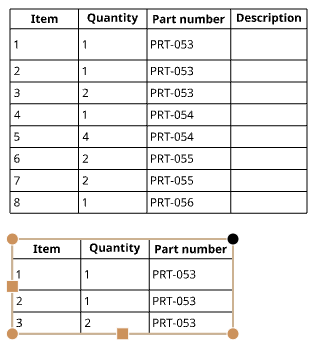

최소 하나의 셀을 선택했을 때 컨텍스트 메뉴에서 이러한 명령에 액세스할 수 있습니다:
리비전 테이블 컨텍스트 메뉴 옵션

노트 패널에서 사용 가능한 모든 텍스트 서식 지정 명령은 셀 서식 지정 패널에서도 사용할 수 있습니다.

테이블의 열 헤더 및 제목 편집

테이블의 열 헤더 또는 제목을 두 번 클릭하면 텍스트를 편집하고 서식 지정 패널을 열 수 있습니다. 모든 변경이 만족스러우면 체크마크를 클릭해 서식 지정 패널을 닫거나, x를 사용해 변경 내용을 저장하지 않고 닫으십시오.

테이블을 마우스 오른쪽 버튼으로 클릭하고 삭제를 클릭합니다.

리비전 설명선을 도면에 추가하려면 먼저 리비전 테이블을 해당 도면에 삽입해야 합니다. 도면 공간 안을 마우스 오른쪽 버튼으로 클릭하거나 리비전 테이블에서 행을 마우스 오른쪽 버튼으로 클릭하고 리비전 설명선 추가를 선택합니다.

행을 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴에서 선택한 리비전 설명선 추가 표시

도면 공간을 클릭하여 콜아웃을 배치합니다.콜아웃은 이전 수정 이후 도면에 적용된 변경 사항을 나타내는 데 사용할 수 있습니다. 아래 그림과 같이 개정 레이블 B* 옆에 표시된 별표는 다음 개정 B가 아직 릴리즈되지 않았음을 나타냅니다. 이 접미사 (*) 는 개정 및 파트 번호 아래의 릴리스 관리 설정을 통해 사용자 지정할 수 있습니다. 미릴리스 버전 접미사 사용자 지정에 대한 자세한 내용은 릴리스 관리 설정을 참조하십시오.

설명선 배치

설명선을 숨기려면 해당 설명선을 숨길 리비전 테이블에서 행을 마우스 오른쪽 버튼으로 클릭하고, 리비전 설명선 숨기기를 선택합니다. 행을 마우스 오른쪽 버튼으로 클릭하면 도면에서 해당 리비전 설명선이 강조 표시됩니다. 명령을 클릭하면 도면에서 리비전 설명선이 숨겨집니다. 설명선을 다시 표시하려면 테이블 행을 마우스 오른쪽 버튼으로 클릭하고 리비전 설명선 표시를 선택합니다.

설명선을 치수와 함께 그룹으로 묶으려면 먼저 치수를 배치한 다음, 설명선을 배치할 때 강조 표시가 활성화될 때까지 치수로 드래그합니다. 어느 위치에나 설명선을 배치할 수 있으며, 설명선이 치수와 그룹으로 묶이고 치수가 이동할 때 함께 이동하게 됩니다.

치수로 설명선을 드래그하여 그룹화 설명선 및 치수 표시

속성 패널을 열고 테이블 탭을 선택한 다음 수정본 테이블의 속성을 조정합니다. 자세한 내용은 속성을 참조하십시오.
