기하 공차

공차는 모서리, 구멍, 치수(지시선 유무에 관계없이), 치수 연장선, 연장선, 표면 영역에 부착할 수 있으며, 지시선 없이 모서리로부터 떨어진 곳에도 부착할 수 있습니다.

공차 작성하기:

1. 을 클릭하십시오.
2. 대화상자에서, 해당 목록으로부터 다음과 같이 도면에 대한 기호와 관련 공차를 지정합니다.

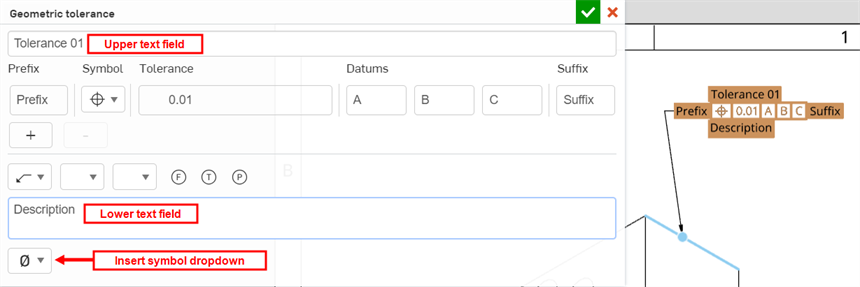

3. 다음의 정보를 입력해서 사양을 완료하십시오.
   1. 상부 텍스트 필드는 기하 공차 위에 정보를 추가합니다.
   2. 기호 드롭다운을 사용해 기하 공차 유형을 선택합니다. 기호가 공차의 왼쪽에 배치됩니다.
   3. 공차 필드에 공차 값을 입력합니다.
   4. 3개 기준 필드에 최대 3개의 기준 값을 입력합니다.
   5. 공차의 왼쪽 또는 오른쪽에 정보를 추가하려면 접두어 또는 접미어를 각각 입력합니다.
   6. 프레임 추가 아이콘()을 클릭하여 추가 프레임을 기하 공차에 추가합니다. 합성 프레임을 생성하려면 하단 기호를 합성으로 변경하십시오.
   7. 원하는 경우 마지막 프레임 제거 아이콘()을 클릭하여 추가된 마지막 프레임을 제거합니다.
   8. 지시선 기호 드롭다운을 클릭하고 지시선(), 둘레() 또는 전면()을 선택합니다.
   9. 기하 공차 기호 드롭다운을 클릭하여 기하 공차 유형을 선택합니다. 기호가 공차 필드의 기하 공차 값 왼쪽에 표시됩니다.
   10. 기하 공차 한정자 드롭다운을 클릭하고 최대 실체 조건(), 최소 실체 조건() 또는 피처 크기 상관 없음()을 선택합니다. 기호가 공차 필드의 기하 공차 값 오른쪽에 표시됩니다.
   11. 자유 상태(), 접선면() 또는 투사된 공차 영역(℗)의 조합을 선택합니다. 기호가 공차 필드의 기하 공차 및 기하 공차 한정자 오른쪽에 표시됩니다.
   12. 지시선 아래의 하단 텍스트 필드에 정보를 입력하여 기하 공차 아래에 정보를 추가합니다.
   13. 대화상자의 하단 왼쪽에 있는 기호 삽입 드롭다운은 상부 및 하부 텍스트 필드를 비롯하여 접두어 및 접미어 필드에 기호를 삽입하는 데 사용됩니다. 기호를 배치하려는 필드에 커서를 놓은 다음, 드롭다운을 사용하여 삽입할 기호를 선택합니다.
4. 공차를 설정하려면 그래픽 영역을 클릭합니다.

   지시선이 있는 공차를 배치하려면, 도면 뷰 위에 마우스를 올려놓고 스냅 점이 나타나도록 합니다. 그리고 원하는 스냅 점을 클릭하고, 공차를 드래그한 다음 클릭하여 배치합니다. 또 다른 지시선을 추가하려면, 지시선을 마우스 오른쪽 버튼으로 클릭하고 지시선 추가를 선택합니다. 추가 지시선을 클릭해서 배치합니다. 지시선을 더 추가하려면 작업을 반복하십시오.



   지시선에는 수평 세그먼트를 따라 이동 가능한 노드가 포함됩니다.





   지시선의 수평 세그먼트를 확장하거나 축소하려면 노드를 클릭해서 드래그합니다.

   뷰의 모서리에 공차를 배치하려면 먼저 공차를 배치한 다음 모서리로 끌었다가 지시선이 보이지 않을 때 놓습니다.



   연장선을 따라 공차를 배치하려면 연장선이 나타날 때까지 공차를 스냅 포인트에서 멀리 드래그합니다.



   공차를 표면 영역에 배치하려면 표면 위치를 클릭하고 공차를 원하는 위치로 끕니다.



   중심표식을 비롯해 수동으로 배치한 중심표식에 공차를 배치할 수도 있습니다.

   치수와 주석을 정렬할 때 모서리, 중심점 또는 다른 선 위로 마우스를 가져가면 빨간색 구속 제한 점이 활성화됩니다. 구속 제한 점을 사용해 치수 또는 주석을 생성하거나 드래그할 때 요소의 위치를 고정할 수 있습니다. 유사하게 뷰, 선, 치수 또는 주석 위에서 마우스를 수직이나 수평으로 움직이면 분홍색 수직 및 수평 구속 제한 선이 활성화됩니다. 이러한 구속 제한 선을 사용해 원하는 참조 주석으로부터 요소의 위치를 수직 또는 수평으로 맞출 수 있습니다.



공차가 그래픽 영역에 표시됩니다.

지시선이 있는 공차:

도면의 배치 점에서 더 가깝거나 더 멀리 기하 공차를 드래그할 수 있으며, 선 확장이 적절히 조정됩니다. 또한 다른 도면 주석에 기하 공차를 첨부하고 방향을 지정할 수 있습니다.

치수에서 멀리 드래그하면 기하 공차에 자동으로 지시선이 나타나고, 치수와 함께 인라인이 유지됩니다.

공차를 편집하려면:

1. 그래픽 영역에서 공차를 두 번 클릭하십시오.
2. 열어놓은 대화상자에서 변경하십시오.

공차를 스타일링하려면:

1. 스타일링하려는 공차를 클릭한 다음, 페이지의 오른쪽에서 스타일 패널 아이콘을 클릭합니다.



2. 글꼴, 텍스트 높이, 색상 및 화살표 머리를 편집합니다.



1. 지시선을 마우스 오른쪽 버튼으로 클릭하고 노드 추가를 클릭합니다.



노드가 지시선에 나타납니다. 다른 노드를 추가하려면 지시선을 마우스 오른쪽 버튼으로 클릭하고 노드 추가를 다시 선택하십시오.

2. 지시선에서 노드를 제거하려면 노드를 마우스 오른쪽 버튼으로 클릭하고 노드 제거를 클릭합니다.
3. 또한 노드를 마우스 오른쪽 버튼으로 클릭하고 지시선 추가를 선택해서 노드에 지시선을 추가할 수도 있습니다. 이렇게 하면 해당 노드를 시작에서부터 다음을 클릭한 지점까지 지시선이 추가됩니다.

기하 공차 기호를 마우스 오른쪽 버튼으로 클릭하여 컨텍스트 메뉴를 엽니다.

• 편집 - 기하 공차 사양을 편집하려면 기하 공차 대화상자를 엽니다.
• 붙여넣기 - 복사한 기하 공차를 붙여 넣습니다.
• 복사 - 기하 공차를 복사합니다.
• 지시선 추가 - 기하 공차 기호에 지시선(또는 또 다른 지시선)을 추가합니다.
• 지시선 제거 - 기하 공차 기호에서 모든 지시선을 제거합니다.
• 이동 - 기하 공차 기호를 경계 프레임, 경계 영역, 타이틀 블록 등 도면의 다른 레이어로 이동합니다. 다른 영역에 배치되면 (도면 속성, 프레임 탭을 통해) 레이어를 잠가 해당 레이어에서 요소의 위치를 안정화할 수 있는 옵션이 제공됩니다. 기하 공차를 다른 레이어로 이동할 때, 해당 레이어의 서식(예: 컬러, 선 두께, 글꼴)이 적용됩니다.
• 선택 취소 - 선택 대기열에서 강조 표시된 항목을 제거합니다.
• 화면 맞춤 - 전체 도면을 시야에 맞게 적절히 확대/축소합니다.
• 삭제 - 선택한 요소를 삭제합니다.

기하 특성 기호

기호	특성	유형
	위치	위치
	동심도 또는 동축도	위치
	대칭	위치
	평행도	방향
	직각도	방향
	경사도	방향
	원통도	형태
	평탄도	형태
	원형도 또는 진원도	형태
	직진도	형태
	정사각형	형태
	면의 프로파일	프로파일
	선 프로파일	프로파일
	원형 런아웃	런아웃
	전체 런아웃	런아웃

지시선 기호

기호	특성
	지시선
	둘레
	전체 범위

지름 기호

수정자 심볼

기호	특성	유형
	최대 소재 조건, 피처는 한계에서 제시된 재질 최대량을 포함합니다.	MMC
	최소 소재 조건, 피처는 한계에서 제시된 재질 최소량을 포함합니다.	LMC
	피처 크기와 상관없이, 피처가 상태 한계 내에서 어떤 크기로든 될 수 있음을 나타냅니다.	RFS
	자유 상태	F
	접평면	T
	편향되게 배치된 프로파일/일방적 공차. 총 공차 중 파트에 추가되는 재질 크기를 지정합니다.
℗	투영 공차 영역
	통계 공차. 정상 통계를 기준으로 관련 어셈블리 구성요소에 대한 공차를 나타냅니다.
	연속 피처. 둘 이상의 중단된 피처를 단일 피처로 처리해야 할 때를 나타냅니다.
	스팟 면. 스팟 면에 해당하는 표면을 나타냅니다.
	선형 이동. 기준 피처 시뮬레이터가 기본 위치에 고정되지 않고 자유롭게 선형 이동함을 나타냅니다.
