스케치 요소와 도면 뷰 형상 사이에 구속 조건을 적용합니다.

구속 조건은 도면 스케치의 요소 사이에 적용됩니다(예: 다른 스케치 선에 수직으로 구속된 스케치 선). 스케치 요소는 도면 뷰 형상(예: 평면도에서 파트 모서리에 수직으로 구속된 스케치 선)에 구속될 수도 있습니다.

마우스를 가져가면 구속 조건이 표시됩니다

도면 스케치 구속 조건을 적용하려면 다음 중 하나를 수행하십시오.

  1. 메뉴에서 구속 조건을 선택하거나 해당 단축키를 사용하여 도면 시트에서 구속 조건을 적용할 요소를 선택합니다.

  2. 도면 시트에서 스케치 요소를 선택하고 툴바의 구속 조건 메뉴에서 구속 조건을 클릭합니다.

툴바 구속 조건 메뉴에서 사용할 수 있는 구속 조건은 다음과 같습니다.

도면 구속 조건 드롭다운 리스트

  • 가로 - 하나 이상의 선 또는 점 집합을 가로로 제한합니다.

  • 수직 - 하나 이상의 선 또는 점 집합을 수직으로 제한합니다.

  • 일치 - 두 개 이상의 스케치 요소가 스케치에서 같은 위치를 공유하도록 합니다.

  • 직교 - 두 선을 직교하도록 만듭니다.

  • 평행 - 2개 이상의 선을 평행하게 만듭니다.

  • Tangent - Make a tangent relation between line or curve entities.

구속 조건은 도면 스케치 도구에만 적용할 수 있습니다. 도면 구성 도구에는 적용할 수 없습니다.

구속 조건은 수동으로 적용할 수 있으며 일부는 스케치하면서 형상을 작성할 때 작성됩니다. 마우스를 가져가면 참조된 구속 조건의 배경이 노란색으로 변하고 참조된 개체가 주황색으로 바뀝니다.

구속 조건 선택

평행 구속 조건은 노란색으로 강조 표시되고 두 직사각형 면은 주황색으로 강조 표시됩니다

스케치를 할 때 스케치 요소가 추론에 스냅됨에 따라 마우스 커서 옆에 구속 조건 표시기가 나타납니다.

스케치할 때 구속 조건 표시

구속 조건을 삭제하려면 다음 중 하나를 수행하십시오.

  • 구속 조건 아이콘을 클릭하고 Delete 키를 누릅니다.

  • 구속 조건을 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 삭제를 선택합니다.

    구속 조건 삭제

마우스를 움직여 개체 위로 가져가면 강조 표시된 요소에 대해서만 구속 조건이 나타납니다. 모든 구속 조건을 계속 표시하려면 마우스를 이동할 때 Shift 키를 사용합니다.

스케치에 있는 모든 구속 조건을 표시하거나 숨기려면 스케치를 마우스 오른쪽 버튼으로 클릭하고 컨텍스트 메뉴에서 표시/숨기기 > 구속 조건 표시/구속 조건 숨기기를 선택합니다.

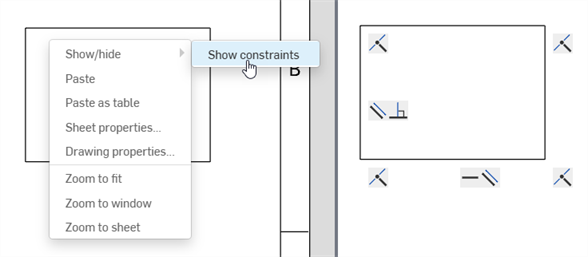

구속 조건 표시

컨텍스트 메뉴에서 구속 조건 표시(왼쪽)를 선택하여 모든 스케치 구속 조건을 표시합니다(오른쪽).

스케치를 해결할 수 없게 만드는 구속 조건은 빨간색으로 표시됩니다.

해결할 수 없는 구속 조건
