도면 속성 및 시트 속성 이해

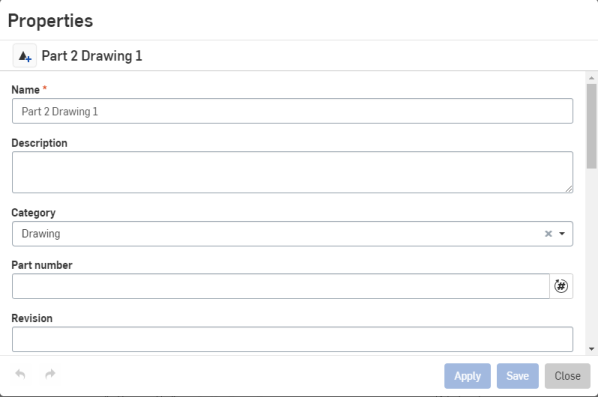

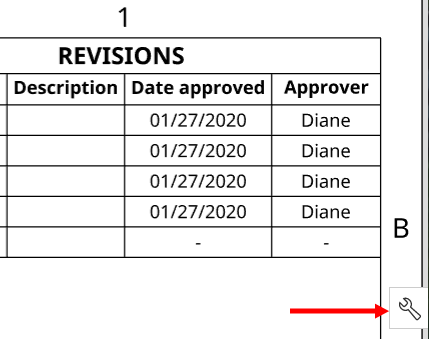

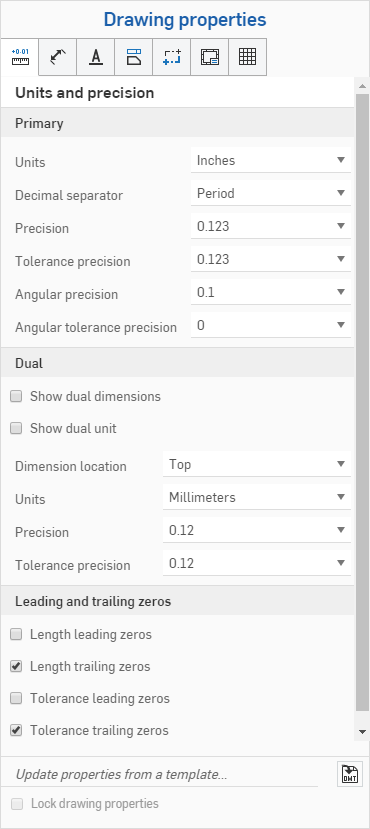

도면에는 속성을 비롯하여 전체 도면에 적용하기 위해 한 곳에서 설정할 수 있는 메타데이터가 포함됩니다. 이러한 속성은 단위 및 정밀도 기본값, 치수 기본값, 주석 기본값, 뷰 기본값, 보조선 형상 기본값, 서식 지정 기본값, 테이블 기본값 등의 항목을 포함합니다. 도면 데타 데이터는 별도를 액세스되며, 이름, 설명, 파트 번호, 리비전, 상태, 도면 작성자, 승인자, 본인 또는 Company가 생성한 모든 사용자 지정 속성과 같은 항목을 지정할 수 있게 해줍니다. 이러한 기본값은 도면에 포함된 시트 수에 상관없이 전체 도면에 적용됩니다.

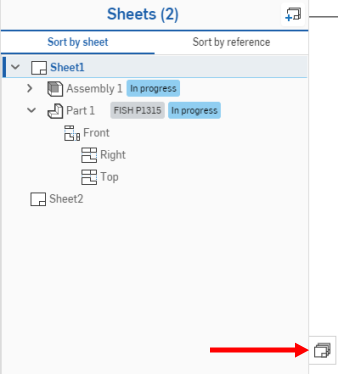

시트에도 설정할 수 있는 속성이 있습니다. 이러한 속성을 개별 시트마다 설정되며, 축적, 형식, 크기, 참조(즉 파트/Part Studio가 시트에서 참조되는 항목) 등과 같은 설정이 포함됩니다. 시트 속성은 도면 속성과 관련이 없습니다.
