파생

연관 링크를 사용하여 한 Part Studio의 Part Studio, 파트, 면, 곡선, 스케치, 평면, 활성 판금 모형 또는 메이트 커넥터를 동일하거나 다른 통합문서의 다른 Part Studio에 삽입하여 통합문서를 연결합니다. 동일한 통합문서의 다른 버전에서 이러한 엔티티를 Part Studio에 삽입할 수도 있습니다.

파생: 데스크톱

동영상 예

동영상 트랜스크립트

파생 기능은 마스터 모델 워크플로우의 기본입니다. 이를 통해 한 Part Studio의 파트, 스케치, 면, 곡선, 평면 또는 메이트 커넥터를 연관 링크가 있는 동일한 통합문서 또는 다른 통합문서 내의 다른 Part Studio에 삽입할 수 있습니다. 파생 부품은 원본 부품을 수정하면 변경 사항이 파생 부품에 전파되는 단방향 연결입니다. 그러나 이 관계는 반대로 발생하지 않으므로 파생 부품은 마스터를 업데이트하지 않습니다.

파생은 피처 툴바에 있습니다. 새 파생 피처를 시작하고 같은 통합문서나 다른 통합문서에서 스케치나 파트로 이동합니다. 스케치나 파트를 선택하고 대화상자를 승인합니다.

기본적으로 Onshape는 파생 파트를 Part Studio의 원점에 삽입합니다. 위치 필드에서 암시적 또는 명시적 메이트 커넥터를 선택하여 다른 위치를 선택할 수 있습니다. Onshape는 파생 부품의 원점을 메이트 커넥터에 맞춰 정렬합니다.

항상 원본의 원점을 사용하여 파생 부품을 찾을 필요는 없습니다. 명시적 메이트 커넥터를 정렬하여 파생 파트의 위치를 제어할 수도 있습니다. 배치를 베이스 원점에서 베이스 메이트 커넥터로 변경합니다. 파생 부품의 명시적 메이트 커넥터 중 하나를 선택하여 원점이나 이전에 선택한 메이트 커넥터에 맞춰 정렬합니다.

파생 부품과 연관된 명시적 메이트 커넥터를 추가하려면 메이트 커넥터 포함을 선택합니다. 일단 포함되면 Onshape는 파생 피처 아래의 기능 목록에 추가합니다.

동일한 파트의 여러 부품을 추가하려면 동일한 파생 기능에 추가합니다. 기본 메이트 커넥터 선택은 파생 파트의 모든 부품에 적용됩니다. 메이트 커넥터 아이콘을 클릭하여 각 파트의 위치를 편집합니다.

다른 문서에서 삽입하는 경우 버전이 참조됩니다. 버전이 없는 경우 파생 대화상자 내에 버전을 작성할 수 있는 옵션이 있습니다. 활성 Part Studio와 동일한 통합문서에 있는 파트 또는 스케치를 파생할 때는 작업공간 또는 버전을 참조하십시오. 작업공간을 참조하면 마스터 모델에 대한 모든 업데이트가 즉시 업데이트됩니다. 버전을 참조할 때는 마스터 모델 업데이트의 버전을 관리하고 참조를 새 버전으로 업데이트해야 합니다. 버전 아이콘은 오래된 참조가 있는 경우를 나 타냅니다.버전 아이콘의 파란색 알림을 클릭하여 새 버전으로 업데이트합니다. 참조 버전을 선택하면 전체 통합문서의 성능이 향상되고 업데이트를 다시 빌드할 시기를 결정할 수 있으므로 가능하면 항상 버전을 참조하는 것이 좋습니다.

파생 파트를 생성할 때는 수정될 가능성이 적은 완성되거나 완성된 파트를 사용하는 것이 가장 좋습니다. 따라서 계속 편집할 대형 Part Studio에서 파트를 파생하지 마십시오. 파생 부품체인을 만들지 않는 것도 중요합니다. 기존 파생 부품에서 파생되지 말고 원본 부품을 파생해야 합니다. 이를 통해 데이터를 강력하게 재구축할 수 있습니다. 최상의 성능을 얻으려면 파트 대신 간단한 Part Studio나 스케치를 도출하여 기능 재생성의 양을 줄이는 것이 좋습니다.

파생은 레이아웃 스케치와 공간 할당 파트를 활용할 수 있는 기능을 제공하는 마스터 모델 워크플로우의 기본 피처입니다.

단계

While in a Part Studio, click the Derive feature icon ( ).
Click the Select Part Studio field to open the Select Part Studio dialog, with a list of Part Studios in this document and their features:

목록이 길면 검색 상자를 사용하여 이름별로 Part Studio 또는 피처를 검색합니다.

You can select Current document and derive from a different version, or you can select Other documents and select from their features and parts (shown below).

통합문서에 하나 이상의 버전이 포함된 경우에만, 다른 통합문서에서 선택이 가능합니다. 필요하면 버전을 즉시 생성할 수 있는 옵션과 함께 버전이 존재하지 않거나 최신 버전이 존재하는 등 통합문서의 상태에 관한 알림이 표시됩니다. 자세한 내용은 통합문서 연결을 참조하십시오.

필터와 검색 표시줄을 사용하여 통합문서를 찾아서 선택합니다.
1. You can search by part/assembly name and other properties, including custom properties.
2. 검색에 여러 개의 단어를 비롯하여 구두점과 같이 영숫자 이외의 문자를 사용할 수 있습니다.
3. The filter to the left of the search bar shows common properties (or all properties) to search by. You are able to use more than one filter at a time.
4. 각 검색 결과는 이름 앞의 아이콘별로 검색 기준을 이행한 요소의 유형을 나타내며, 그 다음에는 요소 이름이 표시됩니다. 그 아래에는 작업공간 또는 버전 아이콘, 통합문서 이름과 작업공간 이름(또는 검색 기준의 일부일 경우 버전 이름), 파트 번호, 릴리스 관리 상태가 나타납니다(아래 참조).
Part Studio, 파트, 곡면, 스케치, 평면, 곡선, 활성 판금 모형 또는 메이트 커넥터를 선택합니다.
(Optional) Check Preserve active sheet metal models to derive an active sheet metal model into the Part Studio. The sheet metal model, flat pattern, and associated flat pattern sketches are derived and you can continue to work on the sheet metal model in this Part Studio (for example, add a joint, flange, or hem).
When unchecked, any imported active sheet metal model is treated as a derived part, not as a sheet metal model. You cannot work on it as an active sheet metal model after it is derived.

If you derive an active sheet metal model using the Preserve active sheet metal models option, and then use the Finish sheet metal model feature in the Part Studio from which the sheet metal model was derived, the Derived active sheet metal model reverts to a part, its flat pattern and any associated flat pattern sketches are removed, and any subsequent sheet metal model features (for example, the addition of a joint, flange, or hem) fail. To avoid this either do not use the Finish sheet metal model feature or first create a version of the document from which the active sheet metal model is derived before finishing the sheet metal model so that the Derived feature uses the version's active sheet metal model.

Click the X button at the top right of the Select Part Studio dialog. The derived parts/Part Studios are inserted and placed relative to their base Part Studio's origin point.

오리지널 Part Studio (왼쪽).삼각형 파트는 원래 Part Studio의 원점 (기본 배치) 을 기준으로 배치가 적용된 파생 파트 (오른쪽) 으로 현재 Part Studio에 가져옵니다.

Click the Locations field and select a new location. In the example below, the mate connector on top of the box part is used as the location. Explicit or implicit mate connectors can be selected or created for the location (their coordinate system is used for the derived part/Part Studio orientation). The derived part uses this new location as the Base origin for placement (shown below right).
위치가 없는 기본 배치 (왼쪽).상자 상단의 메이트 커넥터를 사용한 위치 (오른쪽).
Additional locations can be created using explicit or implicit mate connectors. This creates additional derived instances, for example, the additional triangle part that is oriented to the box' s right side mate connector's z-axis.

Even though additional locations can be selected to create additional derived instances, this workflow is not recommended as it can lead to decreased performance. Instead, it is recommended that an assembly be created.

Select a Placement method:
1. 기준 원점 - 파생 파트/Part Studio 배치는 기본 Part Studio의 원점을 따릅니다.
2. Base mate connector - Selecting this option adds point selectors to the included mate connectors on derived part/Part Studios. Selecting one of these mate connectors bases the placement of the derived part/Part Studio on this mate connector's origin point.
  Selecting Placement: Base mate connector, the included mate connectors on the derived part/Part Studio have point selectors enabled (left). Clicking a mate connector point selector adjusts the derived part/Part Studio to use the mate connector's coordinate system as the base (right).
  Using Location in conjunction with the Base mate connector placement option enables you to precisely place derived parts and parts in the current Part Studio together:
  The box top mate connector is used for the Location, and derived triangle's top mate connector used as the Base mate connector for the Placement.
With Include mate connectors checked, any mate connectors associated with the derived part/Part Studio are also included in the derived feature (shown below left). Uncheck to include the part/Part Studio without any associated mate connectors (shown below right).
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
체크마크 ( ) 를 클릭하여 파생 기능을 적용합니다.

If you derived a part, toggle the eye icon to hide/show it in the Parts list.

If you derived a sketch, toggle the eye icon next to the derived feature in the Features list to hide/show that sketch.

If you have derived a part (or sketch) from another document, a linked icon appears next to the derived feature in the Feature list to indicate that it is linked to another document.
파생 링크 아이콘
파트를 파생한 통합문서의 새 버전이 생성되면 피처 리스트의 링크 아이콘이 파란색으로 강조표시되고, 동일한 아이콘이 Part Studio 탭에 나타납니다.

통합문서 링크 및 업데이트 방법에 대한 자세한 내용은 통합문서 링크를 참조하십시오.

팁

You can select multiple parts from the same Part Studio, but you cannot select more than one Part Studio per derived feature. You can, however, create multiple derived features for as many parts/Part Studios as required.
You cannot derive the same Part Studio or Part Studio configuration twice in the same Part Studio. If you have configuration A and configuration B, and create a derived feature for configuration A, you cannot create another derived feature that inserts Configuration A again. You can, however, create 2 Derived features; one for configuration A and another for configuration B within the same Part Studio.
You can swap one derived feature for another one, even if the second derived feature is in a different Part Studio:
- In the target Part Studio, double-click the derived feature to open the Derived dialog. (Or right-click on the feature in the Features list and select Edit.)
- 필요하면 새 통합문서 또는 Part Studio를 선택한 다음, 삽입할 피처를 선택합니다.
- 선택 항목을 수락하고 대화상자를 닫으려면 체크마크를 클릭합니다.
- 후속 피처가 실패할 수도 있습니다. Part Studio를 확인하고 필요한 조정을 수행하십시오.
스케치를 선택한 후 해당 스케치를 사용하여 대상 Part Studio에서 돌출을 수행할 수 있습니다.기본 Part Studio에서 스케치 (예: 치수) 를 변경하면 변경 사항이 대상 Part Studio에 반영됩니다.대부분의 Part Studio에서 이 스케치를 파생 피처로 사용할 수 있습니다.그런 다음 각 Part Studio에서 다양한 디자인을 계속 진행하세요.
파생 피처에는 기본 Part Studio에서 대상 Part Studio까지 단방향 대응이 있습니다.기본 Part Studio에서 기능을 변경하면 변경 사항이 대상 Part Studio에 반영되지만 그 반대의 경우는 아닙니다.
이 피처는 원형 참조를 수락하지 않습니다. 예를 들어 Part Studio A로부터 Part Studio B로 피처를 삽입할 경우, Part Studio A로 다시 삽입할 수 없습니다. Part Studio A에서 B로, 다시 A로 시도된 원형 참조로 인해 작업이 실패하게 됩니다.
파생된 파트를 삽입할 때는 파트의 표시 유형 설정이 관련이 없습니다. 파생된 파트는 원래 Part Studio(작업공간 또는 버전)에서의 설정에 상관없이 삽입될 때 항상 표시됩니다.

파생: iOS

Insert parts, sketches, surfaces, curves, planes, or mate connectors from one Part Studio into another in the same or a different document (thereby linking the documents) with an associative link. You also have the ability to insert these entities into a Part Studio from a different version of the same document.

단계

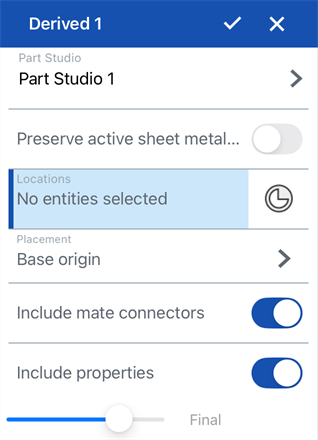

While in a Part Studio, select the Derived tool icon ().
(선택 사항) 활성 금속 판재 모형 유지 - 활성 금속 판재 모형을 Part Studio에 파생시키려면 이 옵션을 선택합니다. 금속 판재 모델, 플랫 패턴 및 연관된 플랫 패턴 스케치가 파생되므로 이 Part Studio에서 금속 판재 모형 작업을 계속할 수 있습니다(예: 조인트, 플랜지 또는 헴 추가).
선택을 취소하면 가져온 활성 금속 판재 모형은 금속 판재 모형이 아닌 파생 파트로 취급됩니다. 파생된 후에는 활성 금속 판재 모형으로 작업할 수 없습니다.

활성 판금 모형 보존 옵션을 사용하여 활성 판금 모형을 파생한 다음 판금 모형이 파생된 Part Studio에서 판금 모형 마감 기능을 사용하면 파생 활성 판금 모형이 부품으로 되돌아가고 플랫 패턴 및 연관된 플랫 패턴 스케치가 제거되며 후속 판금 모형 기능(예: 조인트 추가, 플랜지, 또는 둘러싸기)이 실패했습니다. 이를 방지하려면 판금 모형 마감 기능을 사용하지 않거나, 판금 모형을 마무리하기 전에 활성 판금 모형이 파생된 통합문서 버전을 먼저 생성하여 파생 기능에서 해당 버전의 활성 판금 모형을 사용하도록 하십시오.

Part Studio 선택 필드를 눌러 이 통합문서의 Part Studio 목록과 해당 피처가 포함된 Part Studio 선택 대화상자를 엽니다.
목록이 긴 경우 검색 상자를 사용하여 이름으로 Part Studio 또는 피처를 검색하십시오.
목록에서 탭하여 선택합니다.
선택 사항: 기타 문서 다른 문서의 Part Studio를 보려면필터를 사용하여 문서를 찾아 선택한 다음 해당 문서의 기능을 하나 이상 선택합니다.

통합문서에 하나 이상의 버전이 포함된 경우에만 다른 통합문서로부터 선택이 가능합니다. 버전이 존재하지 않거나 최신 버전이 존재하는 경우, 통합문서의 상태에 관한 알림이 표시됩니다. 버전이 존재하지 않으면 탭하여 해당 통합문서에 버전을 생성할 수 있습니다.

파생 파트/Part Studio는 기본 Part Studio의 원점을 기준으로 삽입되고 배치됩니다.
위치 필드를 누르고 새 위치를 선택합니다.위치에 대해 명시적 또는 암시적 메이트 커넥터를 선택하거나 작성할 수 있습니다 (해당 좌표계는 파생 파트/Part Studio 방향에 사용됨).파생 파트는 이 새 위치를 배치를 위한 기준 원점으로 사용합니다.

명시적 또는 암시적 메이트 커넥터를 사용하여 추가 위치를 작성할 수 있습니다.이렇게 하면 추가 파생 부품이 생성됩니다.

추가 위치를 선택하여 추가 파생 부품을 만들 수 있지만 이 워크플로는 성능이 저하될 수 있으므로 권장되지 않습니다.대신 어셈블리를 생성하는 것이 좋습니다.

배치 방법 선택:
1. 기준 원점 - 파생 파트/Part Studio 배치는 기본 Part Studio의 원점을 따릅니다.
2. 베이스 메이트 커넥터 - 이 옵션을 선택하면 파생 파트/Part Studio에 포함된 메이트 커넥터에 점 선택기가 추가됩니다.이러한 메이트 커넥터 중 하나를 선택하면 이 메이트 커넥터의 원점을 기준으로 파생 파트/Part Studio를 배치합니다.
  위치를 베이스 메이트 커넥터 배치 옵션과 함께 사용하면 파생 파트과 파트를 현재 Part Studio에 정확하게 배치할 수 있습니다.
With Include mate connectors toggled on, any mate connectors associated with the derived part/Part Studio are also included in the derived feature. Toggle this option off to include the part/Part Studio without any associated mate connectors.
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
체크마크를 탭합니다.

파트의 파생 작업을 수행한 경우, 파트 목록(피처 리스트 아래)에 나타납니다. 여기서 눈 모양 아이콘을 토글하여 해당 파트를 숨기거나/표시할 수 있습니다.

스케치의 파생 작업을 수행한 경우, (피처 리스트에서) 파생된 피처 옆에 있는 눈 모양 아이콘을 토글하여 해당 스케치를 숨기거나/표시할 수 있습니다.

다른 통합문서에서 파트를 파생시킨 경우, 다른 통합문서에 링크되어 있음을 나타내기 위해 피처 리스트의 파생 피처 옆에 링크 아이콘이 나타납니다.
파생 링크 아이콘
파트를 파생한 통합문서의 새 버전이 생성되면 피처 리스트의 링크 아이콘이 파란색으로 강조표시되고, 동일한 아이콘이 Part Studio 탭에 나타납니다.

통합문서 링크 및 업데이트 방법에 대한 자세한 내용은 통합문서 링크를 참조하십시오.

파생: Android

연관된 링크와 함께, 한 Part Studio에서 동일하거나 다른 통합문서의 다른 Part Studio로 파트, 스케치, 면, 곡선, 평면 또는 메이트 커넥터를 삽입합니다(즉, 통합문서 링크). 또한 같은 통합문서의 다른 버전으로부터 가져온 Part Studio에 이러한 요소를 삽입할 수도 있습니다.

단계

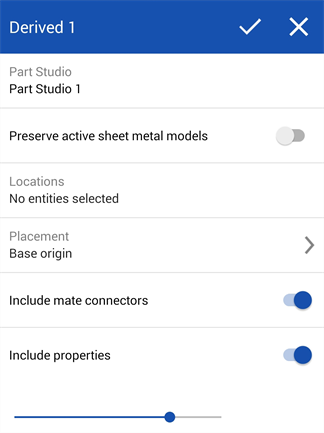

Part Studio에서 파생 도구 아이콘 ( ) 을 선택합니다.
Part Studio 선택 필드를 눌러 이 통합문서의 Part Studio 목록과 해당 피처가 포함된 Part Studio 선택 대화상자를 엽니다.
목록이 긴 경우 검색 상자를 사용하여 이름으로 Part Studio 또는 피처를 검색하십시오.
목록에서 탭하여 선택합니다.
(선택 사항) 활성 금속 판재 모형 유지 - 활성 금속 판재 모형을 Part Studio에 파생시키려면 이 옵션을 선택합니다. 금속 판재 모델, 플랫 패턴 및 연관된 플랫 패턴 스케치가 파생되므로 이 Part Studio에서 금속 판재 모형 작업을 계속할 수 있습니다(예: 조인트, 플랜지 또는 헴 추가).
선택을 취소하면 가져온 활성 금속 판재 모형은 금속 판재 모형이 아닌 파생 파트로 취급됩니다. 파생된 후에는 활성 금속 판재 모형으로 작업할 수 없습니다.
활성 금속 판재 모형 보존 옵션을 사용하여 활성 금속 판재 모형을 파생한 다음, 금속 판재 모형이 파생된 Part Studio에서 금속 판재 모형 마감 피처를 사용하면, 파생 활성 금속 판재 모형이 파트로 되돌아가고, 플랫 패턴 및 연관된 플랫 패턴 스케치가 제거되며 후속 금속 판재 모형 피처(예: 조인트 추가, 플랜지, 또는 둘러싸기)가 실패합니다. 이를 방지하려면 금속 판재 모형 마감 피처를 사용하지 않거나, 금속 판재 모형을 마무리하기 전에 활성 금속 판재 모형이 파생된 통합문서 버전을 먼저 생성하여 파생 피처에서 해당 버전의 활성 금속 판재 모형을 사용하도록 하십시오.
선택 사항: 기타 문서 다른 문서의 Part Studio를 보려면필터를 사용하여 문서를 찾아 선택한 다음 해당 문서의 기능을 하나 이상 선택합니다.

파생 파트/Part Studio는 기본 Part Studio의 원점을 기준으로 삽입되고 배치됩니다.
위치 필드를 누르고 새 위치를 선택합니다.위치에 대해 명시적 또는 암시적 메이트 커넥터를 선택하거나 작성할 수 있습니다 (해당 좌표계는 파생 파트/Part Studio 방향에 사용됨).파생 파트는 이 새 위치를 배치를 위한 기준 원점으로 사용합니다.
명시적 또는 암시적 메이트 커넥터를 사용하여 추가 위치를 작성할 수 있습니다.이렇게 하면 추가 파생 부품이 생성됩니다
.

배치 방법 선택:
1. 기준 원점 - 파생 파트/Part Studio 배치는 기본 Part Studio의 원점을 따릅니다.
2. 베이스 메이트 커넥터 - 이 옵션을 선택하면 파생 파트/Part Studio에 포함된 메이트 커넥터에 점 선택기가 추가됩니다.이러한 메이트 커넥터 중 하나를 선택하면 이 메이트 커넥터의 원점을 기준으로 파생 파트/Part Studio를 배치합니다.
  위치를 베이스 메이트 커넥터 배치 옵션과 함께 사용하면 파생 파트과 파트를 현재 Part Studio에 정확하게 배치할 수 있습니다.
With Include mate connectors toggled on, any mate connectors associated with the derived part/Part Studio are also included in the derived feature. Toggle this option off to include the part/Part Studio without any associated mate connectors.
With Include properties checked by default, all metadata properties from the source entity are copied to the new derived entity. Uncheck the box to persist only name, material, and appearance properties.
체크마크를 탭합니다.

다른 통합문서에서 파트를 파생시킨 경우, 다른 통합문서에 링크되어 있음을 나타내기 위해 피처 리스트의 파생 피처 옆에 링크 아이콘이 나타납니다.

파트를 파생한 통합문서의 새 버전이 생성되면 피처 리스트의 링크 아이콘이 파란색으로 강조표시되고, 동일한 아이콘이 Part Studio 탭에 나타납니다.

통합문서 링크 및 업데이트 방법에 대한 자세한 내용은 통합문서 링크를 참조하십시오.
