시작, 끝 및 제어점과 rho 값을 정의하여 타원, 포물선 또는 쌍곡선을 스케치합니다.

원추형 스케치 도구를 이용하면 시작, 끝 및 제어점과 rho 값을 정의하여 타원, 포물선 또는 쌍곡선을 스케치할 수 있습니다.

피처 툴바에서 스케치 피처를 클릭하여 새로운 스케치를 작성합니다. 그래픽 영역에서 면을 선택합니다.

스케치 툴바에서 원추형 스케치 도구를 클릭합니다. 그래픽 영역에서 위치를 클릭하여 시작점을 배치합니다. 그래픽 영역에서 두 번째 위치를 클릭하여 끝점을 배치합니다. 세 번째 제어점을 클릭하여 원추 형상을 결정합니다. rho 치수 상자가 열립니다. 0보다 크고 1보다 작은 값을 입력합니다. 0.5 값은 포물선을 형성합니다. 0.5보다 큰 값은 쌍곡선을 형성합니다. 0.5보다 작은 값은 타원형을 만듭니다.

키보드에서 Enter 키를 눌러 원추형 스케치 형상을 완성합니다.

단계

  1. 원추형 기능 아이콘을 클릭하십시오.
  2. 클릭해서 시작점을 나타냅니다.
  3. 클릭해서 끝점을 나타냅니다.
    1. 또는 원추형이 생성되고 바로, rho 값의 숫자 값을 입력하고(또는 “=#”를 입력해서 변수를 입력) Enter 키를 누릅니다. 이렇게 하면 치수 도구를 사용할 필요 없이 원추형의 치수가 정해집니다.

    4. 형상의 스케치를 이미 작성한 후 치수 필드에 변수를 입력할 때는 등호(=)가 필요하지 않습니다. “#”를 입력하여 변수를 입력합니다.

  4. 클릭해서 제어점을 나타냅니다.
  5. 위의 3a 단계 중 rho 값이 입력되지 않으면 rho 치수 필드가 자동으로 열립니다. rho 값을 입력합니다.

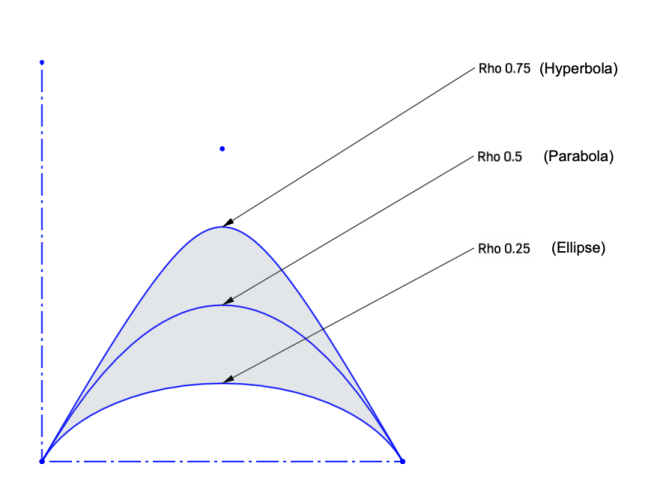

    예를 들어, 다양한 rho 값에 따라 서로 다른 형상이 나타납니다.

  • 0.5 이상의 값은 쌍곡선이 나타납니다.
  • 0.5 값은 포물선이 나타납니다.
  • 0.5 미만의 값은 타원형이 나타납니다.
다양한 rho 값을 보여주는 예
