색상
Onshape는 여러 색상을 사용하여 Onshape 애플리케이션에서 선택되거나 발생하는 항목을 나타냅니다.이 항목은 이러한 색상이 어떻게 사용되는지 이해하는 데 도움이 됩니다.
파트, 면, 피처 및 스케치 색상 (모양)

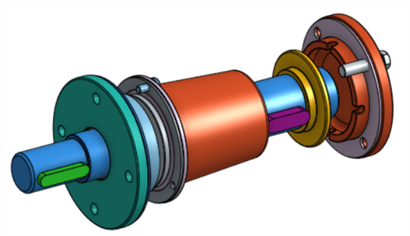

Onshape에는 미리 정해진 색상 팔레트가 있으며 파트를 만들 때 색상 지정이 회전합니다. 8가지 색상의 시퀀스로 렌더링되며, 9번째 부분에서는 시퀀스가 반복됩니다.
Part Studio에서는 파트, 면, 피처 또는 스케치에 색상을 적용할 수 있습니다.예를 들어, 파트나 파트 면 (또는 파트 그룹) 을 마우스 오른쪽 버튼으로 클릭하고 파트에 모양 편집 또는 면에 모양 추가를 선택합니다.그러면 외형 편집기가 열립니다 (아래 그림 참조).또는 인터페이스 오른쪽에 있는 모양 패널 (
) 을 열어 파트 또는 면 색상을 편집할 수 있습니다.
색상은 파트를 구별하거나 모델의 색상 코드를 제공하는 데 도움이 될 수 있습니다.
자세한 내용은파트, 면, 피처 및 스케치 사용자 정의: 모양을참조하십시오.
Onshape의 컬러 인디케이터
다음 표에는 각 Onshape 탭에서 사용되는 색상, 컨텍스트 및 각 예가 나와 있습니다.
색상 16진수 값 및 이름은 ColorHexa에서 가져온 것입니다.
일반
| 컬러 | 컨텍스트 | 예 |
|
라이트 그레이시 블루 (#dbf1fa) |
하나 이상의 항목을 추가할 수 있는 목록 필드의 배경색 |
|
|
연한 회색빛이 도는 빨간색 (#f8eaeb) |

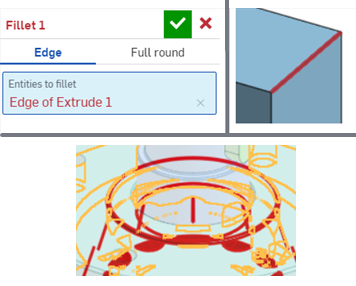

오류가 있는 목록 필드의 배경색입니다. |
|
|
채도가 약간 낮아진 파란색 (#789ad1) 라이트 그레이시 블루 (#d0dcef) |
상자 선택(왼쪽에서 오른쪽)
|
|
|
매우 밝은 오렌지색 (#ffdc74) 아주 옅은 오렌지색 (#fff3cf)
|
상자 선택(오른쪽에서 왼쪽)
|
|
|
매우 부드러운 파란색 (#b2ddf6) 라이트 그레이시 블루 (#def1fb) 다크 블루 (#094174) |
최근 작업과 관련된 정보 경고 메시지(기본 보기 상단에 표시됨)
|
|
|
소프트 오렌지 (#fcda7f) 아주 옅은 오렌지색 (#fff8e6) 매우 어두운 회색 (#333333) |
최근 작업과 관련된 경고 경고 메시지(기본 보기 상단에 표시됨)
|
|
|
매우 부드러운 빨간색 (#dd979b) 연한 회색빛이 도는 빨간색 (#f9ebec) 매우 어두운 회색 (#333333) |
최근 작업과 관련된 오류 경고 메시지(기본 보기 상단에 표시됨)
|
|
|
매우 부드러운 녹색 (#a2db7d) 연한 회색빛 녹색 (#ddf6cc) 매우 어두운 회색 (#333333) |
최근 작업과 관련된 성공 알림 메시지 (기본 보기 상단에 표시됨)
|
|
|
비비드 옐로우 (#ffc107) |
구성, 명명된 뷰, 분해도 알림 편집 |
|
스케치
| 컬러 | 컨텍스트 | 예 |
|
퓨어 블루 (#0000ff) |
활성 스케치의 스케치 요소가 완전히 정의되지 않았음을 나타냅니다. 드래그하여 요소를 이동하거나 크기를 변경할 수 있습니다. |
|
|
검은색 (#000000)
|
|
|
|
모더레이트 레드 (#bd3039) |
스케치 요소가 과도하게 정의되었거나, 스케치에 오류가 있거나, 스케치를 해석할 수 없는 경우도 있음을 나타냅니다. |
|
|
짙은 회색빛 파란색 (#949ba0) |
비활성 스케치 선/커브 |
|
|
라이트 그레이시 블루 (#E3E6E9) |
닫힌 스케치 채우기 (활성 또는 비활성 스케치) |
|
|
매우 부드러운 오렌지 (#f3bf8e) |
스케치 엣지 호버 |
|
|
비비드 옐로우 (#ffc107) |
선택된 스케치 모서리 또는 요소 |
  |
|
매우 부드러운 오렌지 (#d9bfa0) |
스케치 치수 호버 |
|
|
소프트 오렌지 (#d9a566) |
스케치 치수 선택 |
|
|
매우 부드러운 파란색 (#90cef1) |
스케치 평면 선 및 텍스트 |
|
파트 스튜디오
| 컬러 | 컨텍스트 | 예 |
|
비비드 옐로우 (#ffc107) |
그래픽 영역에서 선택한 파트, 곡면, 모서리 또는 꼭지점 |
|
|
모더레이트 레드 (#bd3039) |
|
|
|
비비드 마젠타 (#d403f9) |
|
|
|
퓨어 핑크 (#ff005a) |

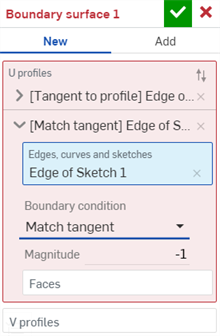

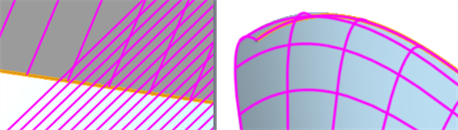

곡선/표면 분석: U 곡선, 빗 및 경계 (면 선택 시) |
|
|
퓨어 블루 (#0000ff) |

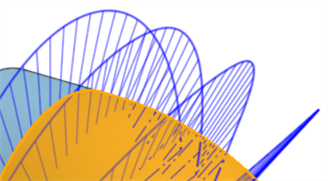

곡선/표면 분석: V 곡선, 빗 및 경계 (면 선택 시) |
|
|
대부분 채도가 낮은 짙은 녹색 (#70a65c) |
곡선/표면 분석: 곡선 조합 (모서리 선택 시) |
|
|
소프트 바이올렛 (#b275de) |
곡선/표면 분석: 곡선, 빗, 경계 (모서리 선택 시) |
|
|
매우 어두운 자홍색 (#440154) |
낮은 임계값 2면체 분석 빗 |
|
|
다크 시안 (#21918c) |
중간 임계값 2면체 분석 빗 | |
|
비비드 옐로우 (#fde725) |
높은 임계값 2면체 분석 빗 |
|
|
흰색 (#ffffff) 검은색 (#000000) |
제브라 스트라이프 |
|
|
비리디스
|
곡률 색상 맵 - 색상: 비리디스 |
|
|
블루 - > 레드
|
곡률 색상 맵 - 색상: 파란색 - 빨간색 > |
|
|
플라즈마
|
곡률 색상 맵 - 색상: 플라즈마 |
|
|
레인보우
|
곡률 색상 맵 - 색상: 레인보우 |
|
|
구배 분석 |
|
어셈블리
| 컬러 | 컨텍스트 | 예 |
|
비비드 옐로우 (#ffc107) |

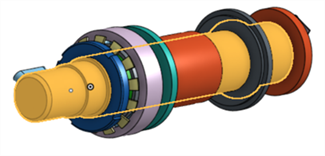

그래픽 영역에서 선택한 파트 |
|
|
스트롱 레드 (#cd0000) 다크 라임 그린 (#009500) 스트롱 블루 (#0000d0) |
메이트 커넥터/메이트 축 색상
|
|
|
검은색 (#000000) |
오프셋 값, 화살표 및 선 |
|
|
매우 부드러운 파란색 (#90cff1) 모더레이트 레드 (#bd3039) 다크 그레이 (#999999)
|
메이트 표시기 아이콘 (여기에 표시된 고정 메이트 표시기).자세한 내용은메이트 표시기를 참조하십시오.
|
|
|
비리디스
|
시뮬레이션 컬러 스케일 옵션: 비리디스 |
|
|
블루 - > 레드
|
시뮬레이션 컬러 스케일 옵션: 블루 - > 레드 |
|
|
플라즈마
|
시뮬레이션 컬러 스케일 옵션: 플라즈마 |
|
|
레인보우
|
시뮬레이션 컬러 스케일 옵션: 레인보우 |
|
