이용 가능 플랫폼: 스케치, Part Studio

연결 분석은 스케치 또는 Part Studio에서 곡선과 면 간의 연결을 평가하거나 보고합니다. 두 개의 곡선, 면 또는 이 둘의 조합을 선택하여 연결이 G0, G1, G2, G3 중 하나 이상의 연속성을 충족하는지 분석할 수 있습니다. 여러 개의 연결이 있는 끝점은 분석되지 않습니다.

  1. Part Studio에서 인터페이스 오른쪽 아래 모서리에 있는 분석 도구 표시 아이콘()을 클릭합니다.

  2. 메뉴에서 연결 분석을 선택하여 연결 분석 대화상자를 엽니다.

    연결 분석 대화상자

  3. 분석할 곡선 또는 면을 선택합니다. 선택하면 대화상자에 결과가 자동으로 표시되며, 그래픽 영역에는 색상으로 구분된 표시기가 나타납니다.

    연결 분석 예시

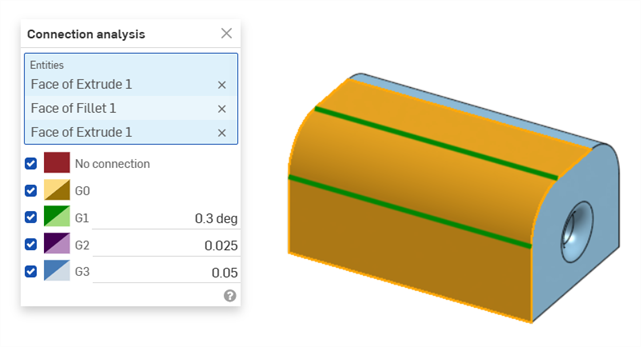

면 분석은 선택된 두 면 사이의 모서리를 따라 연속성을 보여줍니다(아래 왼쪽 그림 참조). 곡선 분석은 선택된 두 곡선 사이의 연결점에서 연속성을 보여줍니다(아래 오른쪽 그림 참조). 모서리와 점은 연속성에 따라 색상으로 구분됩니다.

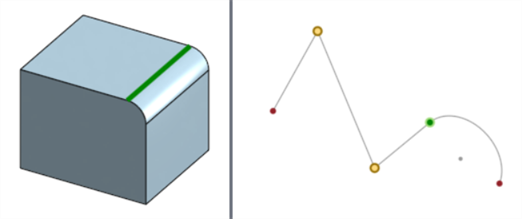

면과 곡선의 연결 분석

  • 2면:

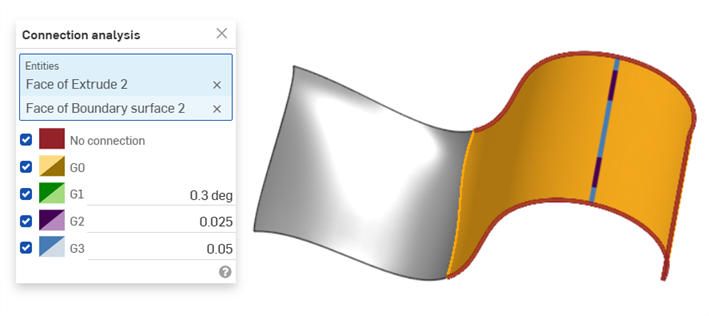

    연결 분석 예시: 2면

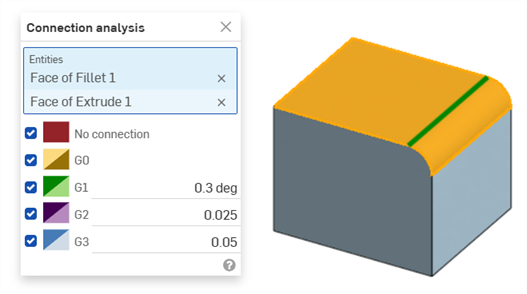

    연결 분석 예시: 2면

  • 스케치 곡선:

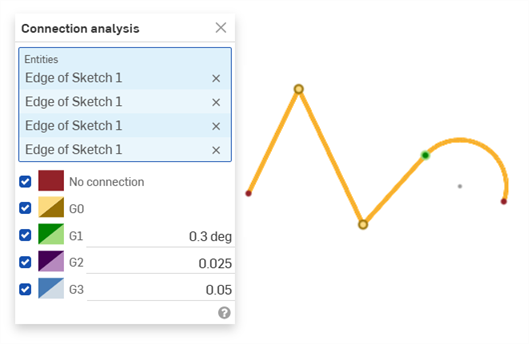

    연결 분석 예시: 스케치 곡선

  • 여러 면:

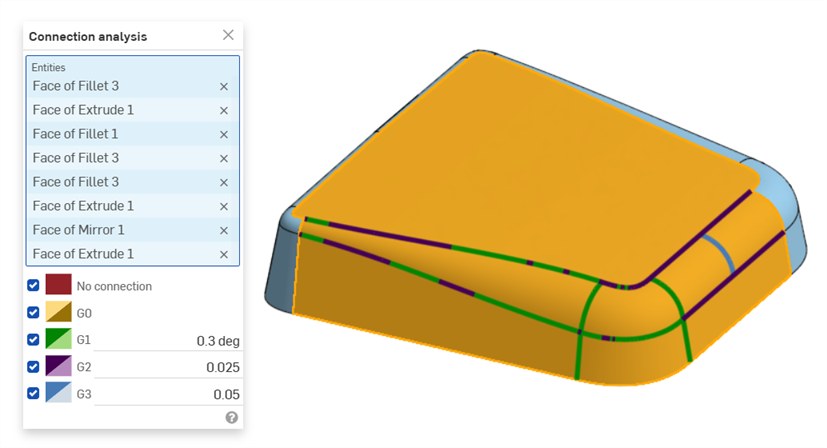

    연결 분석 예시: 여러 면

  • 여러 곡선:

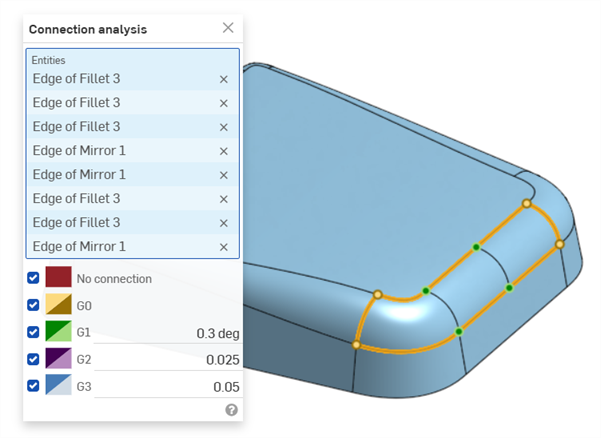

    연결 분석 예시: 여러 곡선

  • 곡선과 면:

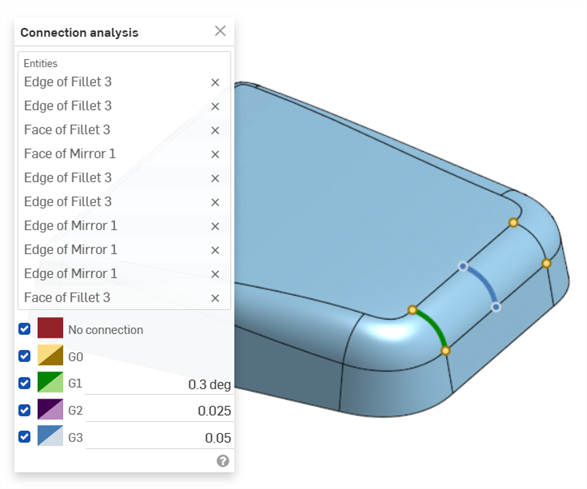

    연결 분석 예시: 곡선과 면
