다음 용도로만 사용 가능

릴리스된 객체의 부품 번호 유형을 변경하여 유형(예: 파트, 어셈블리, 블럽 요소 및 도면) 간에 파트 번호를 재사용할 수 있도록 합니다. 파트 번호는 릴리스된 객체의 유형에 따라 달라집니다. 파트 번호의 릴리스된 객체 유형을 변경하면 다음과 같은 결과가 발생합니다.

  • 이전 개체 유형 및 파트 번호와 관련된 모든 이전 개정을 폐기합니다.
  • 파트 번호를 새 개체 유형으로 다시 릴리즈할 수 있습니다.


Company의 수정 도구를 열려면:

  1. Onshape 창의 오른쪽 상단에 있는계정 사용자 아이콘( 계정 사용자 아이콘)을 클릭합니다.
  2. 메뉴에서 Company/클래스룸/엔터프라이즈 설정을 클릭합니다.
  3. 페이지 왼쪽의 목록에서 수정 도구를 클릭합니다.

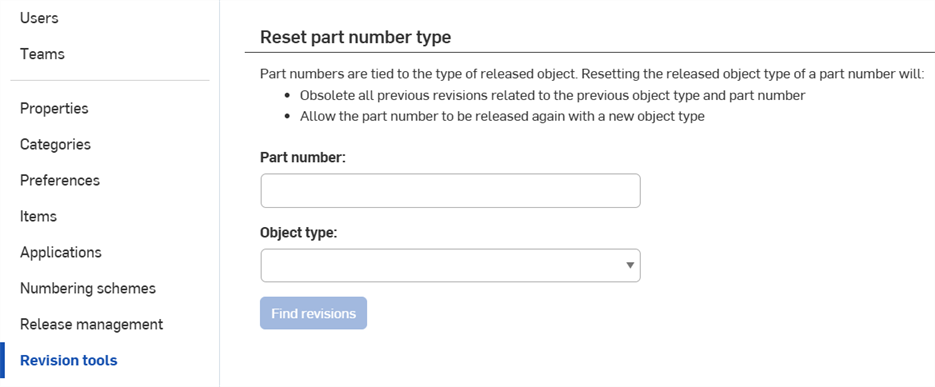

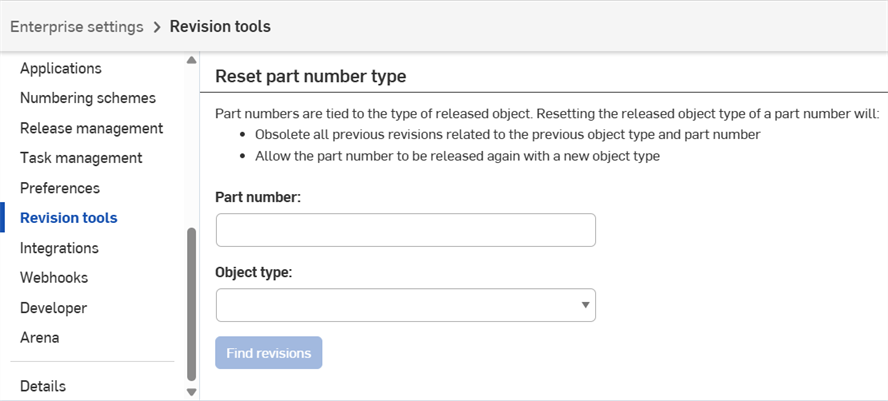

    회사 설정: 수정 도구

  1. 파트 번호 유형 재설정 섹션의 파트 번호 필드에 재설정하려는파트 번호를 입력합니다.

  2. 드롭다운에서 객체 유형을 선택합니다.

  3. 수정 버전 찾기를 클릭합니다. 검색과 일치하는 수정 버전 목록이 표시됩니다.

    회사 설정: 검색 결과가 포함된 수정 도구

  4. 부품 번호 유형 재설정을 클릭합니다.

  5. 열린 대화상자에서 파트 번호 유형 재설정을 클릭하여 확인합니다.

    회사 설정: 수정 도구 개체 유형 재설정 대화상자

    이제 파트 번호가 더 이상 사용되지 않는 것으로 표시되어 다른 유형과 함께 재사용할 수 있습니다.

  6. 더 이상 사용되지 않는 파트 번호를 재사용하는 릴리스를 생성하면 릴리즈 후보 생성 대화상자에 경고가 표시됩니다.

    예를 들어, 아래 이미지에서는 PRT-001 파트 번호를 재사용했습니다. 이전에는 릴리즈된 파트에 사용되었다가 더 이상 사용되지 않았다가 이제는 릴리즈된 어셈블리에 사용되고 있습니다.

    회사 설정: 수정 도구 개체 유형 재설정 대화상자
