Available in: Drawing

홀 설명선을 홀 또는 나사산에 적용하여, 홀 또는 나사산의 메타데이터를 자동으로 삽입합니다.

홀 설명선 도구 사용 방법의 예 홀 설명선 도구 사용 방법의 예 나사산 및 챔퍼의 도면 뷰

홀 또는 나사산 설명선 작성:

  1. 구멍 콜아웃 아이콘을(를) 클릭합니다.
  2. 홀 피처에 속하는 원 또는 외부 나사산 피처에 속하는 나사산을 선택합니다.

  3. 설명선을 드래그하여 배치합니다.

    선택 항목이 홀 피처의 일부인 경우, 해당 피처의 정밀도, 공차, 맞춤 클래스 공차 및 샤프트 클래스 공차 값이 자동으로 적용됩니다. 이러한 값을 재지정하려면 아래 설명선 편집 섹션을 참조하십시오.

    4. 지시선에는 수평 세그먼트를 따라 이동 가능한 노드가 포함됩니다.

홀의 크기가 동일하면 더 많은 홀에 여러 개의 지시선을 추가할 수 있습니다.

  1. 설명선을 마우스 오른쪽 버튼으로 클릭하고 지시선 추가를 선택합니다.
  2. 다른 홀을 클릭합니다.
  3. 필요에 따라 작업을 반복하여 필요한 수만큼 동일 크기의 홀에 지시선을 추가합니다.

홀 설명서에 다중 지시선 추가

마우스를 이동해 설명선을 배치하는 동안 커서가 다른 요소 근처를 통과할 때 얇은 파선이 나타납니다(아래 참조, 파란색 화살표의 오른쪽). 이들 선은 치수를 정렬할 수 있는 추론 선에 해당합니다. 선이 나타난 것을 확인했을 때 클릭하면 치수가 해당 선에 맞춰집니다.

홀 설명선에서 빨간색 추론 선의 스크린샷 예

설명선이 배치된 후에는 편집이 가능합니다. 설명선을 두 번 클릭해서 패널을 엽니다.

설명선을 두 번 클릭해서 편집을 위한 패널 열기

패널을 사용해 다음과 같은 특성을 편집할 수 있습니다.

  • 텍스트 위 - 치수 값 위에 표시될 텍스트 또는 기호를 입력합니다.
  • 접두사 텍스트 - 텍스트를 치수 값 앞에 접두사로 입력합니다.
  • 카운트 유형 - 드롭다운 메뉴를 사용하여 설명선에 사용할 카운트 유형을 선택합니다.

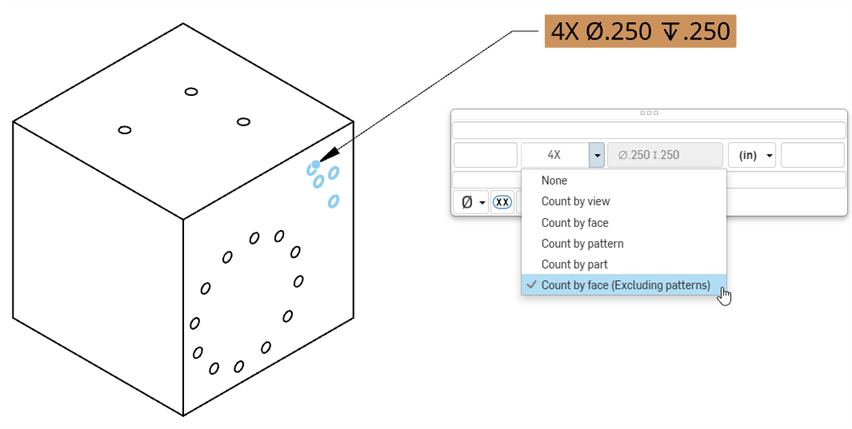

    카운트 유형 드롭다운 메뉴가 열린 홀 콜아웃 편집 대화상자의 스크린샷

    설명선이 패턴의 일부인 홀에 배치되면, 면별 개수(패턴 제외) 옵션을 사용할 수 없게 됩니다.

  • 단위 - 원하는 단위를 선택합니다. 현재 선택된 단위는 드롭다운 메뉴에 표시됩니다.
  • 접미사 텍스트 - 치수 값의 접미사로 표시될 텍스트를 입력합니다.
  • 텍스트 아래 - 치수 값 아래에 표시될 텍스트 또는 기호를 입력합니다.

  • 기호 드롭다운 - 드롭다운 메뉴에서 삽입할 기호를 선택합니다.

  • 검사 치수 - 이 토글 버튼을 사용하여 치수 주위에 타원형 프레임을 추가하거나 제거하여 해당 치수가 검사 치수임을 나타낼 수 있습니다.
  • 단일 치수 또는 이중 치수 선택 - 이중 치수는 상/하 또는 좌우가 될 수 있습니다.
  • You can set precision and tolerance precision per parameter by checking the Override precision/tolerance box:

    재정의 확인란을 선택한 상태의 공차 편집 패널

    Use the menus to select a new precision and/or tolerance for the selected hole/thread or collection of holes created by the feature.
    • 정밀 - 단위 정밀의 깊이를 선택합니다(0부터 소수점 아래 여덟 자리).
    • 공차 - 없음, 대칭, 편차, 한계, 기본, 최소, 최대, 맞춤, 공차를 포함한 맞춤 또는 맞춤 (공차만 해당) 을 선택합니다.
      • 상한 및 하한 허용오차 설정(대칭, 편차 또는 한계에 사용 가능)

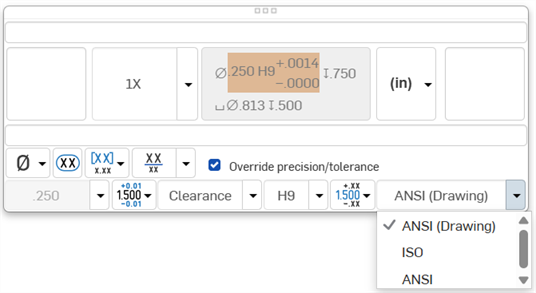

      • 드롭다운 메뉴(맞춤, 공차에 맞춤 또는 맞춤[공차만]에 사용 가능)에서 맞춤 유형을 선택합니다. 사용자 정의, 공차, 전환 또는 간섭 중에서 선택합니다.

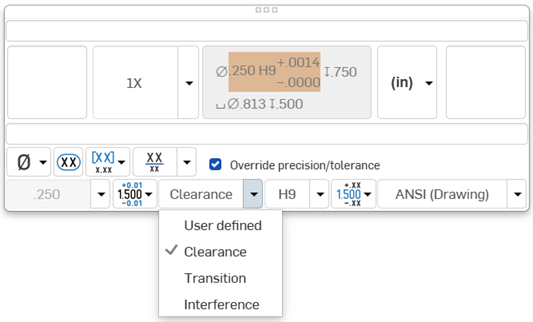

        맞춤 유형 메뉴가 확장된 구멍 스레드 콜아웃 팔레트

      • 드롭다운 메뉴(맞춤, 공차에 맞춤 또는 맞춤[공차만]에 사용 가능)에서 홀 클래스를 선택합니다. 없음을 선택하거나 홀/나사산 설명선의 다른 매개변수에 따라 달라지는 다른 홀 클래스 옵션 중 하나를 선택합니다.

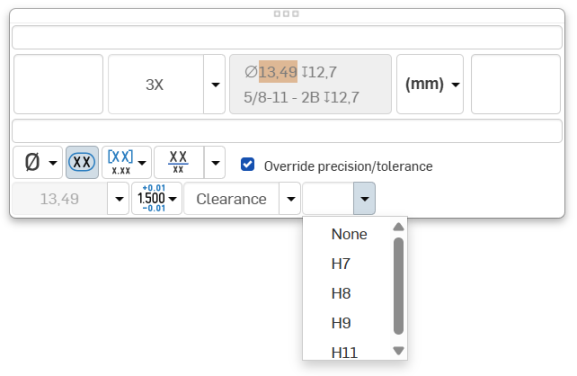

        홀 클래스 드롭다운이 열려 있는 홀/나사선 설명선 대화상자

      • 맞춤 공차 단위의 정밀도 깊이를 소수점 이하 0~8자리로 설정합니다(공차에 맞춤 또는 맞춤[공차만]에 사용 가능).

        구멍/스레드 콜아웃 팔레트의 맞춤 공차 정밀도 메뉴

      • 샤프트 클래스 가시성을 설정합니다(공차 옵션을 사용하여 맞춤 및 맞춤에 사용 가능) .
        • 샤프트 맞춤 클래스 정보는 도면의 홀 설명선 및 홀 테이블에서 기본적으로 숨겨집니다.
        • 디스플레이 스타일 간에 전환하려면 샤프트 클래스 가시성 전환 버튼을 클릭합니다.
        • 샤프트 클래스 가시성 토글 드롭다운을 클릭하여 표시 유형을 선택합니다.

아래 이미지는 ANSI 테이퍼드 파이프 탭 홀 도면을 나타냅니다.

테이퍼 파이프 탭 구멍 도면

탭 및 테이퍼드 파이프 탭 홀의 나사산은 ANSI 도면의 경우 점선으로, ISO 도면의 경우 대략 3/4 윤곽선으로 나타납니다. 다음에 ANSI 도면이 나와 있습니다.

나사산이 있는 ANSI 도면의 예

파트가 스레드 부분을 가린 경우, 가려진 스레드가 표시되지 않습니다(아래 참조).

나사산 홀의 경우, 측정물로부터 당겨서 분리하는 나사산 도구의 모습은 외부 및 내부 나사산으로부터 원통형 모서리까지 확장하는 45도 테이퍼 선형 이동에 해당합니다(아래 빨간색 참조).

나사산 테이퍼 예

나사산 선을 표시/숨기려면:

  1. 뷰를 마우스 오른쪽 버튼으로 클릭합니다.
  2. 나사산 보이기/숨기기를 선택합니다(나사산 선 켜기 및 끄기).

아래 이미지는 인치당 10개 나사산을 포함한 3/4인치 ANSI 표준 볼트에 있는 나사산을 나타냅니다.

도면에 표시된 나사산

외부 나사산 피처를 통해 챔퍼가 적용된 볼트에는 도면 뷰에 나사산을 나타내는 파선이 있습니다.

나사산 및 챔퍼의 도면 뷰

외부 나사산 피처를 통해 언더컷이 적용된 볼트는 도면 뷰에서 언더컷과 파선으로 된 나사산 선을 모두 보여줍니다.

나사산 및 언더컷의 도면 뷰

설명선의 스타일을 지정하려면:

  1. 스타일링하려는 설명선을 클릭한 다음, 페이지의 오른쪽에서 스타일 패널 아이콘을 클릭합니다.

    2. 도면 스타일 패널 아이콘

  2. 이렇게 하면 스타일 패널이 열려서 설명선의 글꼴, 텍스트 높이, 색상, 화살표 머리, 텍스트 자리맞춤을 편집할 수 있습니다.

도면 스타일 패널
