Drawing Properties - Annotations

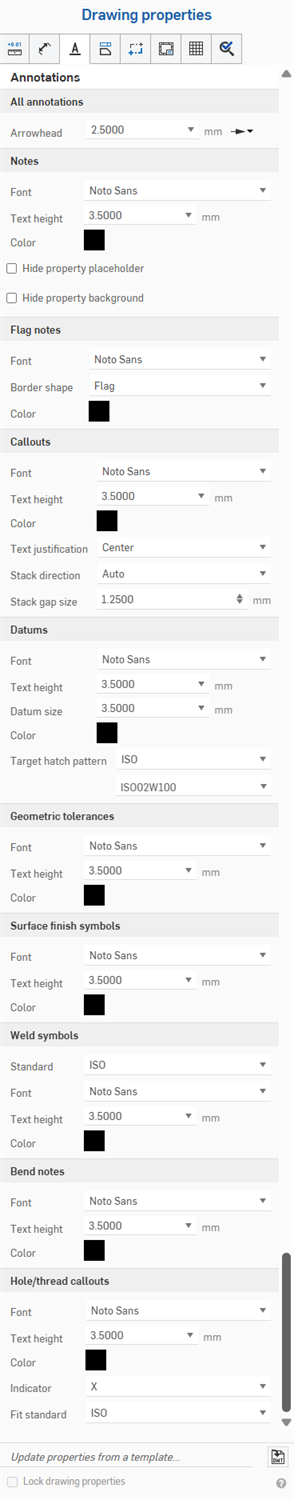

To access Annotation properties, click the Annotations icon () at the top of the Drawing properties toolbar.

Properties that are common to all annotations are explained below. Any properties specific to an annotation type are explained under that subheading, following this section.

• 글꼴 - 각 주석 유형에 대해 원하는 글꼴을 선택합니다.
• 텍스트 높이 - 각 주석 유형에 대해 원하는 크기를 선택합니다.

• 색상 - 주석 요소의 색상을 편집하려면 해당하는 색상 블록을 선택하여 색상 대화상자에 액세스합니다.



  • 팔레트를 선택하여 색상을 선택하거나 16진수 또는 RGB 코드를 입력합니다. 믹서 패널을 사용해 일반 컬러 영역으로 드래그한 다음, 특정 16진수 또는 RGB 코드를 입력하십시오.

  • 팔레트 또는 믹서 패널에서 사용자 지정 색상 아래에 있는 더하기 기호를 클릭하여 현재 지정된 색상값을 나중에 사용하기 위한 사용자 지정 색으로 저장할 수 있습니다.

• Arrowhead - Select the arrowhead size.

글꼴, 텍스트 높이, 색상을 포함하여 모든 노트 속성의 기본값을 지정합니다.

또한 다음을 지정할 수 있습니다.

• 속성 자리 표시자 숨기기(----, 제목 상자 참조)

• 속성 배경 숨기기(기본적으로 회색, 제목 상자 참조)

기본적으로 내보낸 모든 도면에는 더 이상 도면 및 시트 속성 자리 표시자 (“----”)가 포함되지 않는다는 점을 유념하십시오.

글꼴, 테두리 모양, 색상을 포함하여 모든 플래그 노트의 기본값을 지정합니다.

글꼴, 텍스트 높이, 색상, 텍스트 정렬, 스택 방향, 스택 간격 크기를 포함하여 공간에 배치되거나 형상에 연결된 모든 설명선에 대한 기본값을 지정합니다.

도면의 설명서는 BOM에서 항목 번호 열에 해당합니다.

글꼴, 텍스트 높이, 기준 크기(삼각형 크기), 색상을 포함하여 모든 기준 속성의 기본값을 지정합니다.

글꼴, 텍스트 높이, 색상을 포함하여 모든 기하 공차의 기본값을 지정합니다.

글꼴, 텍스트 높이, 색상을 포함하여 모든 면 마감 기호의 기본값을 지정합니다.

주석 메뉴의 하단에서 용접 기호의 표준을 변경합니다. 이 메뉴는 도면에 사용되는 용접 기호의 기본 표준을 변경합니다. 이 표준은 도면의 표준에서 분리되고, 해당 도면을 변경하지 않습니다. 예를 들어, ANSI 표준 도면의 경우 이 설정을 변경하고 도면에서 모든 ISO 용접 기호를 사용할 수 있습니다.

글꼴, 텍스트 높이, 색상을 포함하여 금속 판재 뷰에 연결된 벤드 노트의 서식을 변경합니다. 벤드 노트는 Part Studio에서 지정한 벤드 사양으로부터 도면에 적용됩니다.

글꼴, 텍스트 높이, 색상 및 표시기를 포함하여 금속 판재 뷰에 첨부된 홀 설명선의 서식을 변경합니다. 홀 설명선은 치수 드롭다운 메뉴의 홀 설명선 도구()를 통해 금속 판재 플랫 패턴 도면에 적용됩니다.
