スケッチ分割
開いたスケッチ線や閉じたスケッチ線を複数のセグメントに分割します。開いた線の分割には 1 つかそれ以上の分割点が必要で、閉じた曲は 2 つ以上の点が必要です。
スケッチ分割: デスクトップ
動画の例
動画のトランスクリプト
スケッチ分割ツールは、開いたスケッチ曲または閉じたスケッチ曲を複数のセグメントに分割します。開いた曲線では、分割する点が 1 つまたは複数必要です。閉じた曲線には 2 つ以上の点が必要です。たとえば、スケッチツールバーから分割ツールを選択し、円上の点をクリックし、円上の別の点をクリックします。これで、円に 2 つのセグメントができました。その後、トリミングツールを使用してこのセグメントをトリミングできます。これで、開いた円弧が作成されます。別の分割を追加するには、分割ツールを選択します。この場合、開いた円弧であるため、2 つの異なるセグメントの分割に必要なのは 1 つの点のみです。
手順
-
をクリックします。 - 分割するスケッチ線をクリックし、線に沿って 1 つまたは複数の場所をクリックします。
ヒント

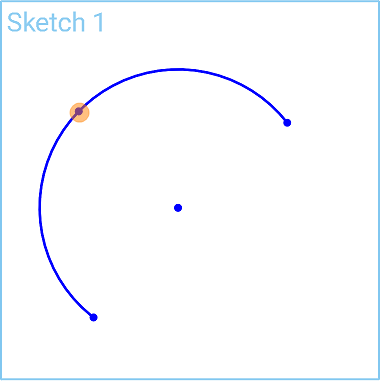

- 1 つまたは複数の点をクリックして、開いた曲線を分割します。

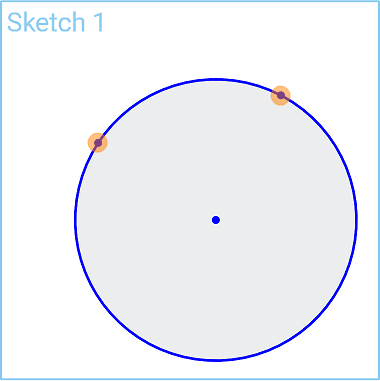

- 2 つ以上の点をクリックして、閉じた曲線を分割します。
