コーナー点で始まる長方形をスケッチします。

ショートカット: g

長方形をスケッチするには、コーナー長方形ツールを選択し、最初のコーナーの点をクリックします。長方形を作成する対角コーナーの位置をクリックします。これにより、閉じた長方形が作成されます。必要に応じて、マウスでクリックしてドラッグし、長方形を作成することもできます。最後に、完璧な四角形を作成する場合は、長方形を作成している間に、Windows の場合は [Alt] キー、Mac の場合は [Option] キーを押すと、辺が完全な正方形に拘束されます。

長方形を入力すると、上端に沿って寸法ボックスがポップアップ表示されます。正確な寸法を入力する場合は、キーボードに寸法を入力してから、[Enter] キーを押します。これにより、上のエッジに沿って正確な寸法が追加されます。続けて、サイドエッジの新しい寸法を入力します。この方法で、長方形に正確な寸法を追加できます。

手順

  1. コーナー長方形のアイコン をクリックしてコーナーを開始し、クリックして対角コーナーで終了します。
  2. または、コーナーから対角コーナーまでクリックアンドドラッグして、放します。
  3. オプションで、長方形を作成した直後に、長さを数値で (または、変数を入力する場合は「=#」と) 入力して Enter キーを押し、次に幅を数値で (または、変数を入力する場合は「=#」と) 入力して Enter キーを押すこともできます。これにより、寸法ツールを使用せずに長方形の寸法を入力できます。

ジオメトリをスケッチした後で任意の寸法フィールドに変数を入力する場合は、等号 (=) は必要ありません。変数に「#」を付けて入力します。

[Alt] キーを押したままスケッチすると、2 つの長方形辺が等しくなるように拘束されます (正方形になります)。

コーナー点で始まる長方形をスケッチします。

手順

  1. コーナー長方形のアイコン をタップして、長方形の始点 (コーナー) を設定します。
  2. 長方形の終点 (反対側のコーナー) を設定するには、もう一度 コーナー長方形のアイコン をタップするか、タッチしてドラッグしてから放します。

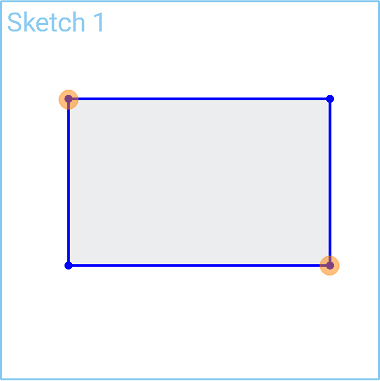

コーナーの長方形ツールの使用例

コーナー点で始まる長方形をスケッチします。

手順

  1. コーナー長方形のアイコン をタップして、長方形の始点 (コーナー) を設定します。
  2. 長方形の終点 (反対側のコーナー) を設定するには、もう一度 コーナー長方形のアイコン をタップするか、タッチしてドラッグしてから放します。

コーナーの長方形ツールの使用例
