中心点から長方形をスケッチします。

ショートカット: r

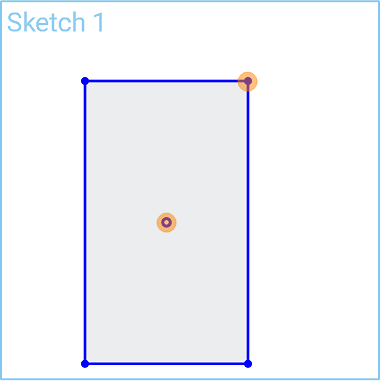

中心点から外側に向かって長方形のスケッチを作成するには、中心長方形ツールを選択し、長方形の中心点と長方形のコーナー点をクリックします。これにより、長方形が作成されます。また、中心からコーナーまでクリックしてドラッグし、マウスを離して長方形を作成することもできます。Windows の場合は [Alt] キー、Mac の場合は [Option] キーを押しながら形を作成すると、すべての辺が四角形に拘束されます。長方形を入力すると、下のエッジに沿って寸法ボックスがポップアップ表示されます。正確な寸法を入力する場合は、キーボードを使用して入力し、[Enter] キーを押します。また、サイド寸法ボックスが開き、そこに正確な寸法を入力することもできます。

手順

  1. 中心長方形ツールアイコン をクリックして中心点を設定し、もう一度クリックしてコーナーを設定します。
  2. または、中心点からコーナーまでクリックアンドドラッグし、放します。
  3. オプションで、長方形を作成した直後に、長さを数値で (または、変数を入力する場合は「=#」と) 入力して Enter キーを押し、次に幅を数値で (または、変数を入力する場合は「=#」と) 入力して Enter キーを押すこともできます。これにより、寸法ツールを使用せずに長方形の寸法を入力できます。

ジオメトリをスケッチした後で任意の寸法フィールドに変数を入力する場合は、等号 (=) は必要ありません。変数に「#」を付けて入力します。

[Alt] キーを押したままスケッチすると、2 つの長方形辺が等しくなるように拘束されます (正方形になります)。

中心点から長方形をスケッチします。

手順

  1. 中心長方形ツールアイコン をタップして、長方形の始点 (中心) を設定します。
  2. 長方形の終点 (コーナー) を設定するには、中心長方形ツールアイコン をもう一度タップするか、タッチしてドラッグしてから放します。

中心長方形ツールの使用例

中心点から長方形をスケッチします。

手順

  1. 中心長方形ツールアイコン をタップして、長方形の始点 (中心) を設定します。
  2. 長方形の終点 (コーナー) を設定するには、中心長方形ツールアイコン をもう一度タップするか、タッチしてドラッグしてから放します。

中心長方形ツールの使用例
